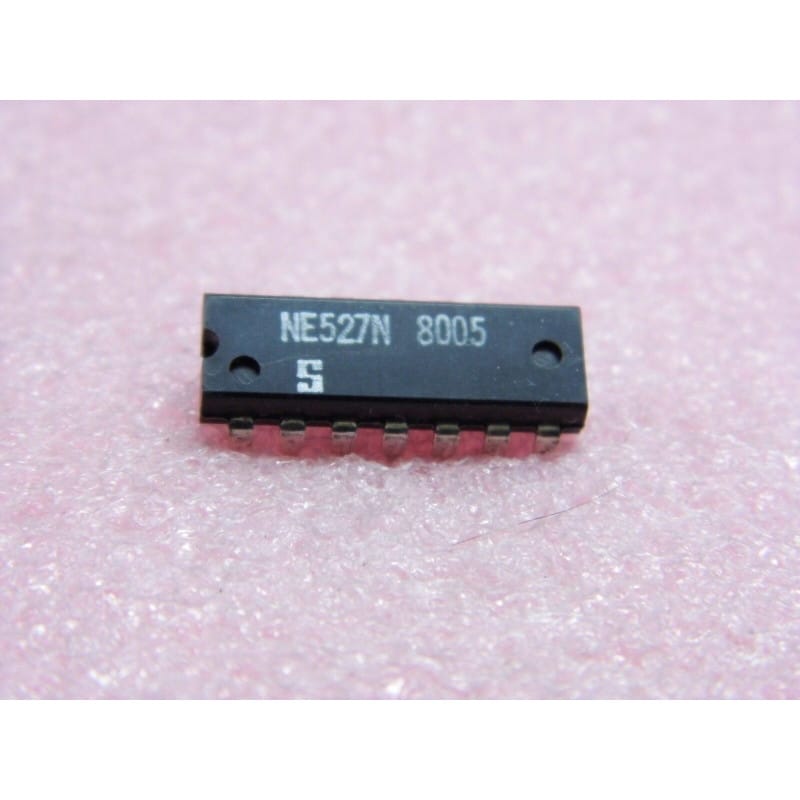

Le NE527N (fabriqué à l'origine par Signetics, puis repris par Philips Semiconductors) est un circuit intégré comparateur de tension analogique ultra-rapide haute précision à technologie Bipolaire Schottky (High-Speed Voltage Comparator IC).
Logé dans un boîtier DIP plastique à 14 broches (PDIP-14 / DIP-14) au pas de 2,54 mm, ce composant d'instrumentation et de traitement du signal rapide est conçu pour les applications nécessitant des temps de réponse extrêmement courts (conversion A/N ultra-rapide, détection de franchissement de seuil HF, récepteurs de ligne).
Son rôle est de comparer deux tensions analogiques d'entrée et de basculer sa sortie au niveau logique compatible TTL/ECL avec un temps de propagation minimal (de l'ordre de quelques nanosecondes).
Fabricant d'origine : Signetics / Philips Semiconductors.
Fonction : Comparateur de tension ultra-rapide haute précision.
Boîtier : PDIP-14 / DIP-14 (Plastique 14 broches traversantes).
Signification de la référence :
NE : Plage de température commerciale (0°C à +70°C).
527 : Référence de la famille des comparateurs ultra-rapides Schottky.
N : Boîtier Plastic DIP (PDIP-14).
Performances clés :
Temps de Propagation Ultra-Court : Temps de réponse typique de 15 ns à 20 ns, grâce à l'utilisation de transistors Bipolaires à barrière Schottky empêchant la saturation.
Sorties Compatibles TTL : Niveaux logiques de sortie directement interfaçables avec la logique TTL et CMOS rapide.
Faible Tension de Décalage (Offset) : Précision d'entrée élevée avec une faible dérive thermique.
Alimentation Symétrique : Fonctionne sous des rails d'alimentation typiques de +5V / -5V CC (ou +12V / -6V selon la configuration du circuit).
Pinout / Architecture Intérieure (DIP-14 Standard NE527) :
Entrées Analogiques (IN+ / IN-) : Entrées différentielles haute impédance.
Entrées Strobe / Latch : Permettent de verrouiller ou d'échantillonner l'état de la sortie à un instant précis.
Sorties Logiques (OUT / /OUT) : Sorties complémentaires (directe et inversée) niveau TTL.
Broches VCC+ / VCC- : Alimentations positives et négatives (+5V et -5V).
GND : Masse logique et analogique / 0V.
Diagnostic Express (Pas de basculement, oscillations HF, sortie bloquée) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Tensions d'Alimentation : Vérifie la présence rigoureuse des rails +5V et -5V. Un déséquilibre d'alimentation provoque un décalage d'offset ou un blocage de la sortie.
Contrôle des Signaux Strobe : Vérifie que les entrées de verrouillage (Strobe) ne sont pas bloquées au niveau logique d'inhibition, ce qui figerait l'état de la sortie quelle que soit la tension d'entrée.
Oscillations Parasites : En raison de la vitesse très élevée du composant (bande passante large), des oscillations haute fréquence peuvent apparaître lors du passage à zéro si la mise à la terre ou l'hystérésis sont insuffisantes.
Équivalences et Substituts :
Substitut direct gamme militaire : SE527N / SE527F (version céramique).
Composants de la même famille : NE529N (comparateur ultra-rapide très proche).
Équivalents fonctionnels ultra-rapides (vérifier le brochage) : AM686 (AMD), LM361 (Dual comparateur rapide).
Recommandations de Montage & Implantation :
Sensibilité au Câblage (Layout HF) : Ce composant fonctionnant à très haute vitesse, évite impérativement les supports de CI de mauvaise qualité et les câblages volants sur plaque d'essai (breadboard), qui introduisent des capacités parasites.
Découplage d'Alimentation Obligatoire : Place des condensateurs céramiques multicouches de 100 nF en parallèle avec 10 uF au tantale au plus près des broches VCC+ et VCC- par rapport à un plan de masse propre.
Hystérésis : Ajoute une faible rétroaction positive (résistance de quelques centaines de kohms) pour créer un léger hystérésis (quelques millivolts) afin d'éviter tout rebond logique lors de transitions lentes en entrée.
