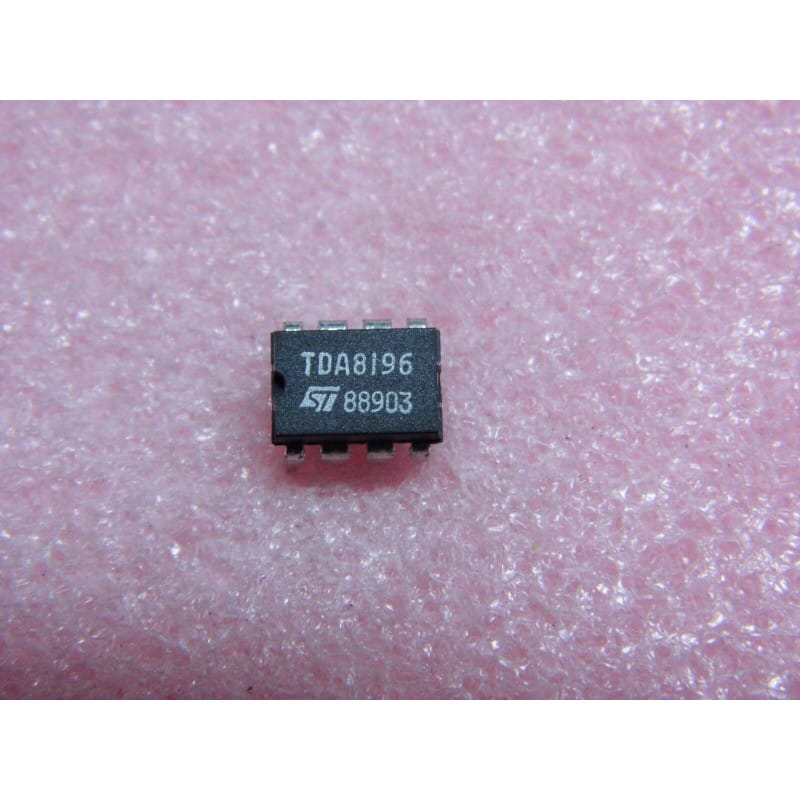

Le TDA8196 (développé par STMicroelectronics / SGS-Thomson) est un circuit intégré monolithique analogique de commande de volume par tension continue et de commutation audio (Audio Switch and DC Volume Control IC).
Logé dans un boîtier DIP plastique à 8 broches (PDIP8 / DIP-8) au pas standard de 2,54 mm, ce composant très compact était largement utilisé dans les étages de traitement audio des téléviseurs couleur, moniteurs et magnétoscopes des années 90.
Son rôle est d'assurer le réglage fin du volume sonore via une simple tension continue (DC Control) envoyée par le microcontrôleur principal, tout en intégrant une fonction de commutation (sélection entre deux sources audio mono/stéréo ou fonction Mute).
Fabricant d'origine : STMicroelectronics (SGS-Thomson).
Fonction : Commutateur audio et atténuateur de volume piloté par tension continue (DC).
Boîtier : PDIP8 / DIP-8 (Plastique 8 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TDA : Gamme européenne de circuits intégrés analogiques grand public / vidéo-audio.
8196 : Modèle de contrôleur d'atténuation audio et commutateur.
Performances clés :
Contrôle du Volume en Tension Continue (DC Control) : Variateur d'atténuation linéaire/logorithmique piloté par une tension comprise entre 0V et 5V (évite de faire passer le signal audio dans la télécommande ou le panneau avant).
Plage d'Atténuation Élevée : Atténuation maximale supérieure à 80 dB avec fonction de coupure nette (Mute).
Commutateur de Source Intégré : Permet la sélection entre le signal audio TV interne (FI démodulée) et une source auxiliaire externe (Péritel / SCART).
Faible Distorsion et Faible Bruit : Très faible taux de distorsion harmonique (THD < 0,1%) préservant la qualité de la chaîne audio.
Pinout / Architecture Générale (DIP-8) :
Entrée Audio 1 (In 1) : Signal audio provenance du tuner/démodulateur FI.
Entrée Audio 2 (In 2 / AUX) : Signal audio provenance de la prise Péritel/SCART.
Entrée de Commande Volume (DC Vol Control) : Tension continue (0V à 5V) issue de la sortie PWM/DAC du microcontrôleur.
Broche de Commutation (Switch In) : Commande de sélection logique entre l'entrée 1, l'entrée 2 ou le mode Mute.
Sortie Audio (AF Out) : Signal audio atténué et sélectionné dirigé vers l'amplificateur de puissance audio (ex: TDA2003, TDA7056, TDA2030).
Alimentation / Masse : VCC (+12V) et GND.
Diagnostic Express (Pas de son, volume bloqué à fond ou à zéro, impossible de basculer sur la prise Péritel) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Alimentation VCC : Vérifie la présence du +12V stable sur la broche d'alimentation.
Tension de Commande de Volume : Mesure la tension sur la broche de contrôle lors de la variation du volume sur la télécommande. Si la tension varie bien entre ~0V (Mute/Min) et ~5V (Max), le microcontrôleur fonctionne. Si le son ne varie pas malgré cela, le TDA8196 est défaillant.
Tension de Commutation : Vérifie le changement d'état logique sur la broche Switch lors du passage en mode AV/Péritel.
In/Out Signal Audio : Injecte un signal ou contrôle à l'oscilloscope la présence de l'audio en entrée et en sortie.
Équivalences et Substituts :
Composants très proches dans les contrôleurs de volume DC compacts : TDA8199 (version très similaire en DIP-8), TDA1013B (ampli audio avec variateur DC intégré, brochage différent), TEA6320 (version I2C plus complexe).
Recommandations de Montage :
Découplage de la Tension de Commande : Vérifie la présence et l'état du petit condensateur électrolytique de filtrage sur la ligne de tension continue de volume ; s'il est fuyard, le réglage du volume devient instable ou crachote.
Support DIP8 : Utilise un support DIP-8 classique à contacts tulipe pour préserver le circuit imprimé lors du remplacement.
