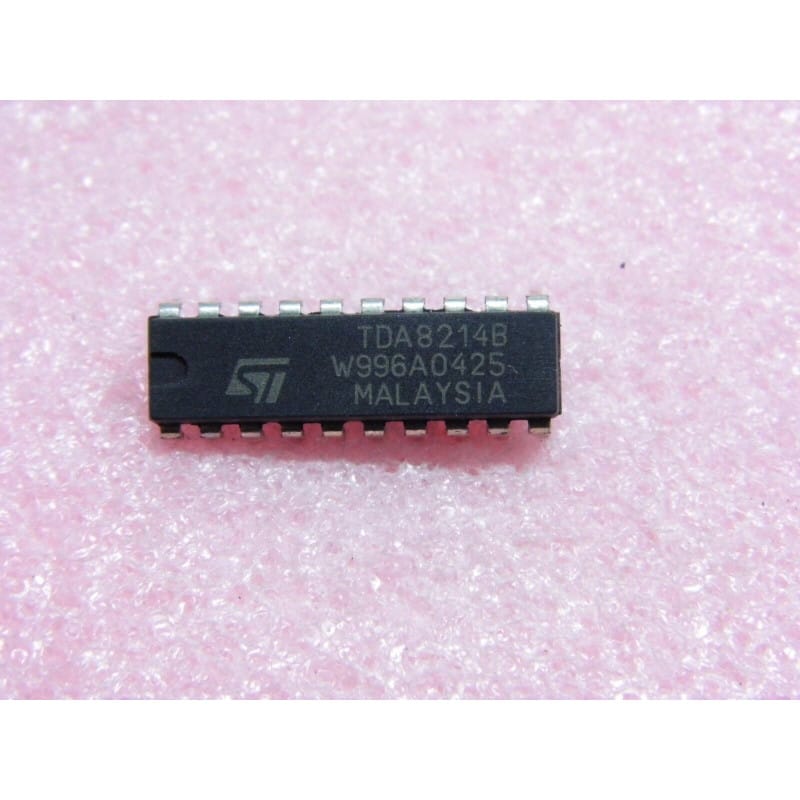

Le TDA8214B (développé par STMicroelectronics / SGS-Thomson) est un circuit intégré monolithique analogique de traitement et de commande des balayages horizontal et vertical pour téléviseurs et moniteurs (TV Deflection System / H-V Processor IC).
Logé dans un boîtier DIP plastique à 20 broches (PDIP20 / DIP-20) au pas standard de 2,54 mm, ce composant d'architecture classique des années 90 équipait les étages de synchronisation et de balayage de nombreux téléviseurs cathodiques européens et internationaux (notamment sur les châssis Thomson, Brandt, Ferguson, Telefunken).
Son rôle est d'extraire la synchronisation du signal vidéo composite, de piloter l'oscillateur ligne (15 625 Hz) avec ses boucles PLL pour la commande du transistor THT, et de générer la rampe de balayage trame (50 Hz / 60 Hz) envoyée vers l'amplificateur de puissance vertical.
Fabricant d'origine : STMicroelectronics (SGS-Thomson).
Fonction : Processeur de balayage combiné Horizontal (Ligne) et Vertical (Trame).
Boîtier : PDIP20 / DIP-20 (Plastique 20 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TDA : Gamme européenne de circuits intégrés analogiques grand public / vidéo-audio.
8214 : Modèle de processeur de balayage H/V.
B : Version révisée offrant une meilleure stabilité thermique et une meilleure immunité au bruit sur la première boucle PLL.
Performances clés :
Double Boucle PLL Ligne : La première boucle verrouille l'oscillateur sur la synchro vidéo ; la seconde boucle compense le temps de stockage du transistor de puissance THT.
Générateur de Rampe Trame Intégré : Produit une dent de scie linéaire pour le balayage vertical 50 Hz / 60 Hz avec commutation automatique de standard.
Séparateur de Synchronisation Amélioré : Extrait proprement les tops de synchronisation même sur des signaux vidéo bruités ou affaiblis.
Sécurité & Protection : Intègre une coupure du signal H-Drive en cas de sous-tension pour éviter la destruction du transistor de balayage horizontal.
Pinout / Architecture Générale (DIP-20) :
Entrée Vidéo Composite / Synchro In : Réception du signal vidéo pour l'extraction des impulsions H et V.
Sortie Driver Ligne (H-Drive Out) : Signal de commande créneau (15,625 kHz) envoyé à la base du transistor driver de balayage horizontal (ex: ST1803, BU508).
Sortie Driver Trame (V-Drive Out) : Signal en dent de scie envoyé vers l'amplificateur de puissance vertical (ex: TDA8177, TDA8172, TDA1771).
Entrée Flyback / Retrace Pulse : Retour de l'impulsion THT pour le calage de la deuxième boucle PLL et la géométrie.
Alimentation / Masse : VCC (+8V/+12V) et GND.
Diagnostic Express (Pas de balayage, téléviseur qui reste en sécurité, écran plat horizontal/vertical ou décalage d'image) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Alimentation VCC : Vérifie la présence de la tension continue stable sur la broche d'alimentation. Une tension faible ou trop ondée bloque la génération des créneaux H-Drive.
Signal H-Drive (Sortie Ligne) : À l'oscilloscope, contrôle la présence du signal 15 625 Hz sur la sortie H-Drive. Sans ce signal, la THT ne démarre pas et l'appareil reste muet/en sécurité.
Signal V-Drive (Sortie Trame) : Si l'image se résume à une ligne horizontale lumineuse au centre de l'écran, vérifie si la dent de scie 50 Hz sort du TDA8214B avant d'incriminer le circuit de puissance vertical.
Boucle PLL H : Si l'image est déchirée ou décalée horizontalement, contrôle les composants passifs (R/C) reliés aux broches du filtre de boucle PLL.
Équivalences et Substituts :
Équivalents directs / proches : TDA8214A, TDA8215, TDA8218 (vérifier les fonctions auxiliaires de géométrie/E-W selon les variantes).
Remarque : S'assurer du bon état des condensateurs de découplage autour du CI pour éviter toute dérive en fréquence de l'oscillateur ligne.
Recommandations de Montage :
Mise en Garde Transistor Ligne : Avant de remplacer un TDA8214B défaillant, s'assurer que le transistor de puissance THT n'est pas en short-circuit (ce qui aurait pu faire remonter une surtension sur la broche H-Drive).
Support DIP20 : Utilise un support DIP-20 classique à contacts tulipe pour garantir une bonne tenue mécanique et des contacts fiables sur les lignes de synchronisation.
