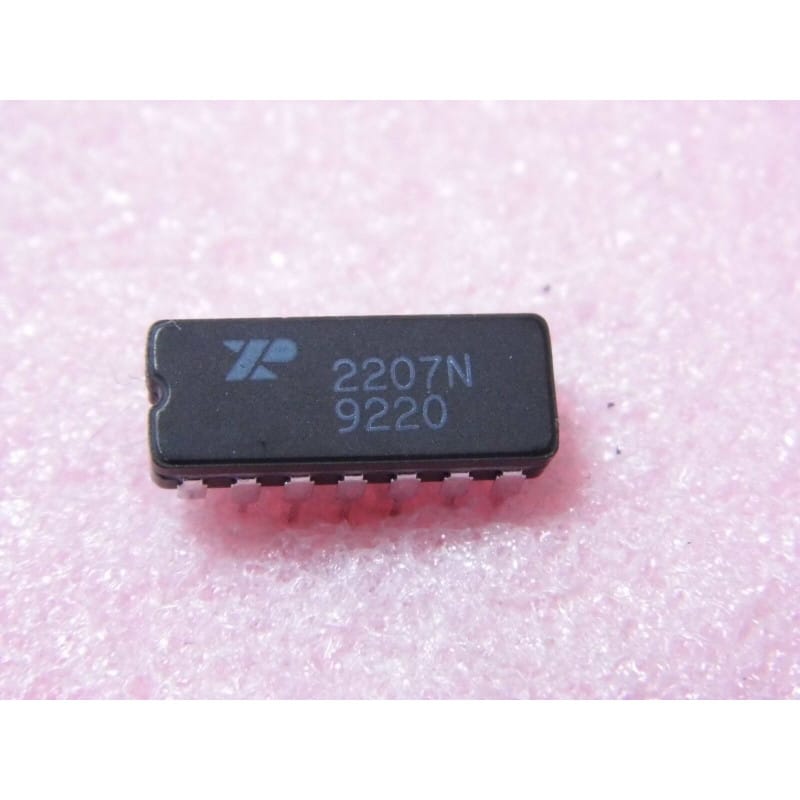

Circuit intégré analogique monolithique de haute précision pour la génération de fonctions et la modulation, référence XR-2207N (également référencée XR2207N ou XR 2207 N, fabrication d'origine EXAR Integrated Systems). Ce générateur/oscillateur commandé en tension (VCO) ultra-stable produit simultanément des signaux triangulaires, en dent de scie, carrés et impulsionnels sur une plage de fréquences s'étendant de 0,01 Hz à plus de 1 MHz. Il intègre des commutateurs de fréquence numériques internes permettant la génération directe de signaux à modulation par déplacement de fréquence (FSK) sur quatre fréquences distinctes. Conçu pour les synthétiseurs de son analogiques, les modems de transmission de données, les générateurs de balayage (sweep), les boucles à verrouillage de phase (PLL) et l'instrumentation de laboratoire.
Boîtier Céramique Hermétique (Suffixe N / CerDIP) : Excellente tenue thermique, isolation supérieure et dérive minimale dans le temps face aux variations d'ambiance d'atelier ou de scène.
Modulation FSK à 4 Niveaux Intégrée : Intègre deux broches de commande logique et quatre entrées de temporisation par résistances indépendantes, facilitant la génération de télémesures ou de modulations de fréquences sans composants actifs externes.
Grande Linéarité de Balayage : Linéarité de modulation en fréquence exceptionnelle sur une dynamique de 1 000:1 via une simple tension de commande continue.
Manipulation & Brasage :
Manipuler sur un plan de travail protégé contre les décharges électrostatiques (ESD).
Les broches des boîtiers CerDIP vintage peuvent être légèrement rigides ou oxydées : manipuler avec précaution et insérer sans forcer.
Dessouder l'ancien circuit à la tresse fine ou à la station thermostatée sous vide pour préserver les pastilles du circuit imprimé.
L'implantation sur un support CI DIP-14 de qualité tulipe professionnelle est fortement recommandée pour faciliter les ajustements et isoler la céramique de la chaleur directe du fer.
Choix des Composants Périphériques :
Pour garantir une stabilité maximale en fréquence (notamment sur les synthétiseurs audio ou VCO de précision), utiliser des condensateurs de cadencement de haute qualité (type polypropylène, polystyrène/styroflex ou NP0/C0G) et des résistances métal à 1 %.
Découpler rigoureusement les rails d'alimentation au plus près des broches d'alimentation avec des condensateurs céramiques de 100 nF.
Nettoyage :
Nettoyer les résidus de décapant et flux de soudure à l'aide d'un pinceau antistatique imbibé d'alcool isopropylique.
Composants Électroniques Analogiques & Synthèse Audio / Circuit intégré VCO générateur de fonctions EXAR XR-2207N boîtier céramique DIP-14 neuf.
