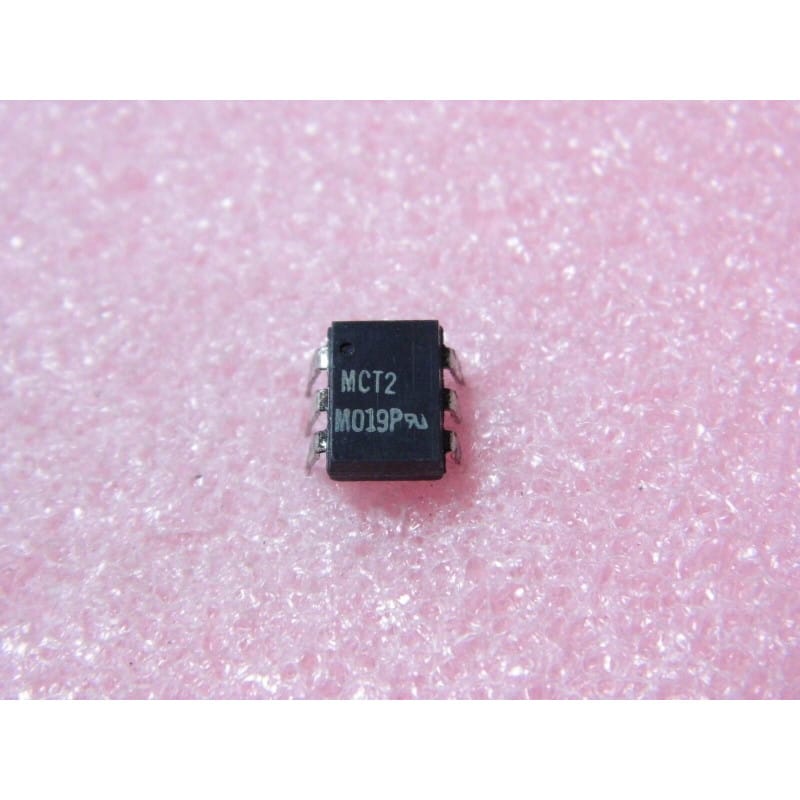

Le MCT2 (fabriqué à l'origine par General Instrument / Fairchild, aujourd'hui ON Semiconductor) est un circuit intégré optocoupleur / optoisolateur standard à phototransistor (Phototransistor Optocoupler IC).
Logé dans un boîtier DIP plastique à 6 broches (PDIP6 / DIP-6) au pas standard de 2,54 mm, ce composant est une référence universelle incontournable pour assurer l'isolement galvanique entre deux circuits électriques distincts. Il permet de transmettre un signal de commande tout en protégeant les étages logiques basse tension (microcontrôleurs, cartes de commande) contre les surtensions ou les parasites provenant d'étages de puissance.
Il intègre une LED émettrice infrarouge en Gallium-Arséniure (GaAs) couplée optiquement à un phototransistor silicium NPN dont la base est également accessible sur la broche 6.
Fabricant d'origine : General Instrument / Fairchild / ON Semiconductor.
Fonction : Optocoupleur à sortie phototransistor NPN (Isolation Galvanique).
Boîtier : PDIP6 / DIP-6 (Plastique 6 broches traversantes, pas de 2,54 mm).
Signification de la référence :
MCT : Gamme historique d'optocoupleurs grand public et industriels.
2 : Référence standard de l'opto-transistor universel en boîtier 6 broches.
Performances clés :
Tension d'Isolation Élevée : Isolation galvanique jusqu'à 5300 VRMS entre l'entrée et la sortie.
Taux de Transfert de Courant (CTR) : Typiquement de 20% à 100% (IC / IF).
Accès Base Transistor : La broche 6 permet d'ajuster le temps de réponse, la sensibilité ou d'ajouter un filtrage externe.
Tension VCEO : Tension collecteur-émetteur maximale de 30V à 70V (selon le fabricant).
Pinout / Brochage DIP-6 :
Broche 1 : Anode (LED Infrarouge Entrée +).
Broche 2 : Cathode (LED Infrarouge Entrée -).
Broche 3 : NC (Non Connectée).
Broche 4 : Émetteur (Transistor Sortie).
Broche 5 : Collecteur (Transistor Sortie).
Broche 6 : Base (Transistor - généralement laissée non connectée ou reliée à la masse via une résistance pour accélérer le blocage).
Diagnostic Express (Signal de commande présent mais pas de commutation en sortie) :
Vérification de la LED d'entrée (Broches 1 et 2) :
Multimètre en mode Test Diode sur les broches 1 (Anode) et 2 (Cathode). Tu dois mesurer la chute de tension standard de la LED infrarouge (environ 1,1 V à 1,3 V).
Si la valeur indique OL / Infini dans les deux sens, la LED interne est coupée.
Vérification du Transistor de sortie (Broches 4 et 5) :
Sans courant dans la LED d'entrée, la résistance entre le collecteur (broche 5) et l'émetteur (broche 4) doit être infinie.
En injectant un courant nominal (ex: 10 mA à 20 mA avec une résistance en série) dans la LED d'entrée, la jonction Collecteur-Émetteur doit saturer (chute de tension VCE(sat) < 0,4 V sous charge).
Équivalences et Substituts :
Peut être remplacé à l'identique par la quasi-totalité des optocoupleurs standard DIP-6 à sortie transistor : 4N25, 4N26, 4N27, 4N28, 4N35, MCT2E, TIL111.
Recommandations de Montage :
Limitation de Courant d'Entrée : Ne branche jamais la LED d'entrée directement sur une tension logique sans résistance en série (ex: 330 Ohms sous 5V pour un courant ~11 mA).
Support DIP6 : Utilise un support DIP-6 pour faciliter le remplacement lors des remises en état d'alimentations de découpage, de cartes de puissance ou de baies d'automatisme.
