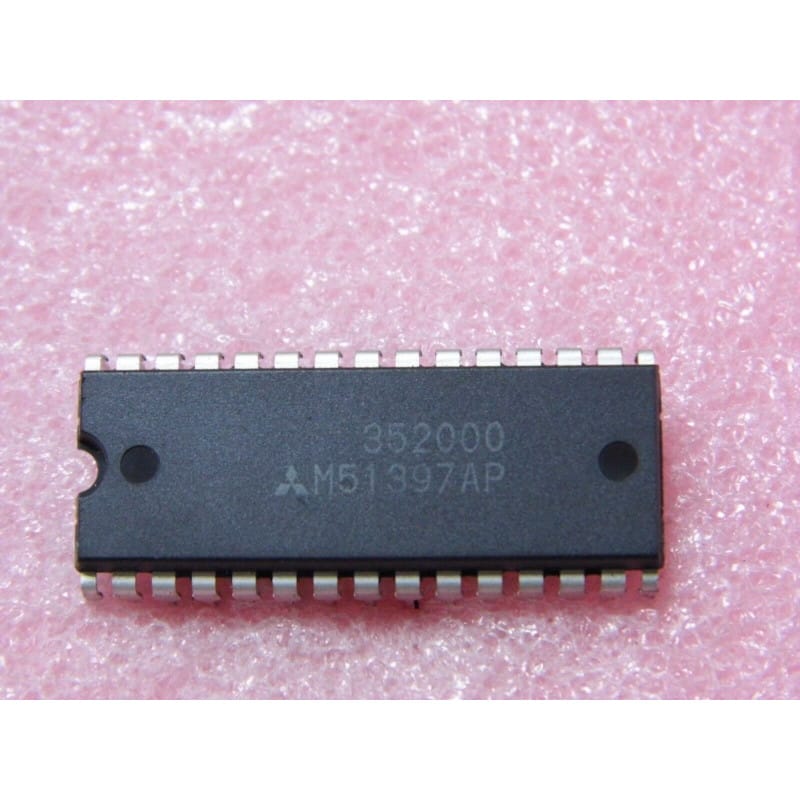

Le M51397AP (fabriqué par Mitsubishi Electric) est un circuit intégré monolithique LSI dédié au traitement du signal couleur SECAM (SECAM Chroma Processor / Demodulator IC).
Logé dans un boîtier DIP plastique rétreint à 30 broches (SDIP30 / Shrink DIP-30) au pas de 1,778 mm (ou 2,54 mm selon version de boîtier), ce composant spécialisé constitue le cœur du décodage couleur dans les téléviseurs cathodiques, moniteurs vidéo et magnétoscopes (VCR) de la fin des années 80 et des années 90 pour les marchés francophones et d'Europe de l'Est.
Il prend en charge l'ensemble de la chaîne de démodulation SECAM : de l'extraction des sous-porteuses couleur (Dr et Db), en passant par la permutation/lignes de retard, jusqu'à la restitution des signaux de différence de couleur R-Y et B-Y.
Fabricant d'origine : Mitsubishi Electric.
Fonction : Démodulateur et processeur de couleur (Chroma) pour le système SECAM.
Boîtier : SDIP30 / DIP-30 (Plastique 30 broches).
Signification de la référence :
M51 : Gamme de circuits intégrés linéaires grand public / vidéo de Mitsubishi.
397 : Référence de la fonction démodulateur SECAM.
AP : Boîtier plastique DIP.
Performances clés :
Démodulation SECAM Complète : Intègre les discriminateurs de fréquence, le contrôle automatique de gain (AGC couleur) et l'identification de salve (Burst Identification).
Gestion du Silencieux Couleur (Color Killer) : Coupe automatiquement le traitement couleur en présence d'un signal noir et blanc pour éviter le bruit chromatique.
Interface Matrice Vidéo : Délivre les signaux démodulés directement exploitables par l'étage de matrice ou le processeur PAL/NTSC associé (dans les châssis multi-standards).
Pinout / Architecture Générale (DIP-30) :
Entrée Vidéo / Composite (CVBS / Chroma In) : Reçoit le signal vidéo composite ou le signal de sous-porteuse chrominance filtré.
Raccordement Ligne de Retard (1H Delay Line) : Broches d'interface pour la ligne de retard ultrasonique externe de 64 µs (indispensable au décodage SECAM ligne par ligne).
Circuit d'Identification (Bell Filter / Identification) : Broches reliées aux circuits accordés pour la détection des salves d'identification SECAM (trames ou lignes).
Sorties Différence de Couleur : Sorties démodulées R-Y et B-Y dirigées vers la matrice ou le processeur vidéo RGB (ex: M51308SP / TDA3562A).
Alimentation / Masse : Broche VCC (+9V/+12V) et GND.
Diagnostic Express (Image en Noir et Blanc sur source SECAM, absence de couleur ou franges de couleur) :
Image reste désespérément en Noir et Blanc :
Vérifie la présence de la tension d'alimentation principale (VCC) au multimètre sur la broche dédiée.
Contrôle l'état de la ligne Color Killer : si le niveau de tension d'identification est incorrect, le circuit reste verrouillé en mode muet couleur.
Ajuste ou vérifie le réglage des circuits d'accord / bobines de démodulation (Bell Filter) si la couleur décroche.
Effet de "Lignes de couleur" ou permutation inversée :
Indique un dysfonctionnement du circuit de commutation de ligne ou un problème au niveau de la ligne de retard externe de 64 µs.
Équivalences et Substituts :
Attention : Le M51397AP est un composant très spécifique à la norme SECAM. Il n'existe pas d'équivalent direct broche à broche chez d'autres fabricants sans modifier le schéma d'implantation. Il convient de le remplacer exclusivement par une puce d'origine M51397AP lors du dépannage de TV cathodiques ou combos VCR vintage.
Recommandations de Montage :
Vérification du Pas du Boîtier (SDIP30) : Ce composant utilise souvent un pas étroit (Shrink DIP / 1,778 mm). Veille à ne pas utiliser un support DIP standard (2,54 mm) qui ne conviendrait pas.
Précautions d'Ajustement : Les potentiomètres et transformateurs FI/Chroma associés sur la carte vidéo ne doivent être réajustés qu'avec des outils d'alignement isolés (tournevis plastique/céramique) et de préférence sous contrôle d'un mireur vidéo/oscilloscope.
