Le TDA4282T (fabriqué par Siemens) est un circuit intégré monolithique analogique spécialisé dans le traitement de la Fréquence Intermédiaire (FI / IF) son TV en mode quasi-parallèle et la démodulation FM (TV Quasi-Parallel Sound & FM-IF System IC).

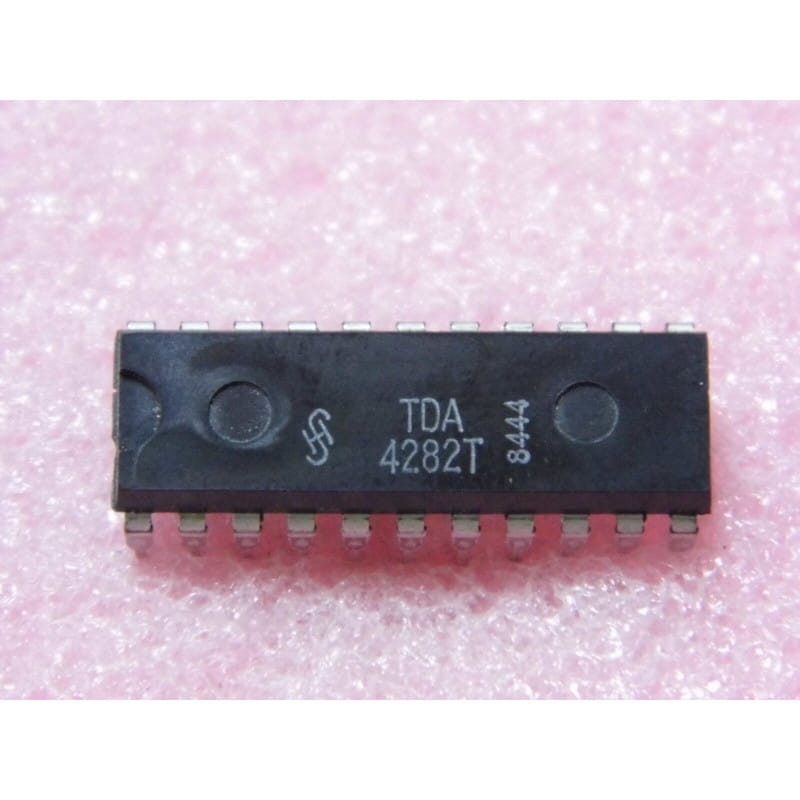

Logé dans un boîtier DIP plastique à 22 broches (PDIP22 / DIP-22) au pas standard de 2,54 mm, ce composant de la gamme Siemens équipait les platines FI son des téléviseurs couleur et récepteurs stéréo/bicanal (Nicam/A2 Zweiton) d'époque.
Son rôle est de prélever le signal FI son en sortie du tuner (généralement après un filtre SAW dédié), d'isoler la sous-porteuse interporteuse par technique quasi-parallèle afin de supprimer le buzz trame/vidéo, et de fournir le signal démodulé FM aux étages de décodage audio.
Fabricant d'origine : Siemens.
Fonction : Traitement FI son TV quasi-parallèle et démodulateur FM.
Boîtier : PDIP22 / DIP-22 (Plastique 22 broches traversantes).
Signification de la référence :
TDA : Gamme européenne de circuits intégrés analogiques grand public / vidéo-audio.
4282 : Référence de la fonction FI son quasi-parallèle Siemens.
T : Variante de boîtier / spécification constructeur.
Performances clés :
Architecture Quasi-Parallèle : Voie FI dédiée évitant toute interférence entre la vidéo et les sous-porteuses audio (élimine le sifflement et le buzz 50 Hz/100 Hz).
Grande Sensibilité FI : Limiteur FI FM à fort gain offrant une démodulation propre même sur les signaux faibles.
Compatible Bicanal / Stéréo (A2) : Adapté au traitement des sous-porteuses son multiples (ex: 5,5 MHz et 5,74 MHz).
Sortie Audio / MPX Clean : Fournit un signal audio démodulé à très faible taux de distorsion.
Pinout / Architecture Générale (DIP-22) :
Entrées FI Son (IF In) : Reçoivent les signaux symétriques de sous-porteuse son en provenance du filtre à onde de surface (SAW filter).
Circuits Accordés Démodulateur : Connexion aux bobines d'accord déphaseuses / résonateurs 5,5 MHz (ou 6,5 MHz selon norme).
Sorties AF / MPX Out : Signal audio démodulé prêt à attaquer le décodeur stéréo A2 ou le préamplificateur son.
Alimentation / Masse : VCC (+15V sur pin dédiée) et GND.
Diagnostic Express (Pas de son en TV, souffle important, buzz vidéo dans le son) :
Mesures sous tension (au multimètre CC et oscilloscope HF) :
Alimentation : Vérifie la présence du +15V stable sur la broche VCC du TDA4282T.
Signal FI d'Entrée : Contrôle l'arrivée du signal FI son en provenance du filtre à onde de surface.
Ajustement de la Bobine FM : Si le son est déformé ou accompagné de souffle, contrôle le condensateur interne/externe et la bobine d'accord FM reliée à la puce.
Presence de Buzz : Si un bruit de fond 50 Hz/100 Hz est récurrent dans le son, vérifie le découplage des broches de la boucle quasi-parallèle.
Équivalences et Substituts :
Équivalents directs : TDA4282, TDA4280 / TDA4281 (famille FI son Siemens, vérifier les variantes de fonctions).
Remarque : Composant d'origine Siemens très spécifique aux châssis téléviseurs allemands/européens des années 80-90.
Recommandations de Montage :
Noyau de Démodulation : Évite de dérégler les bobines FI associées au TDA4282T sans générateur HF/mire TV sous peine de perdre le calage de démodulation son.
Support DIP22 : Utilise un support DIP-22 classique à contacts tulipe pour préserver le circuit imprimé lors du remplacement.
