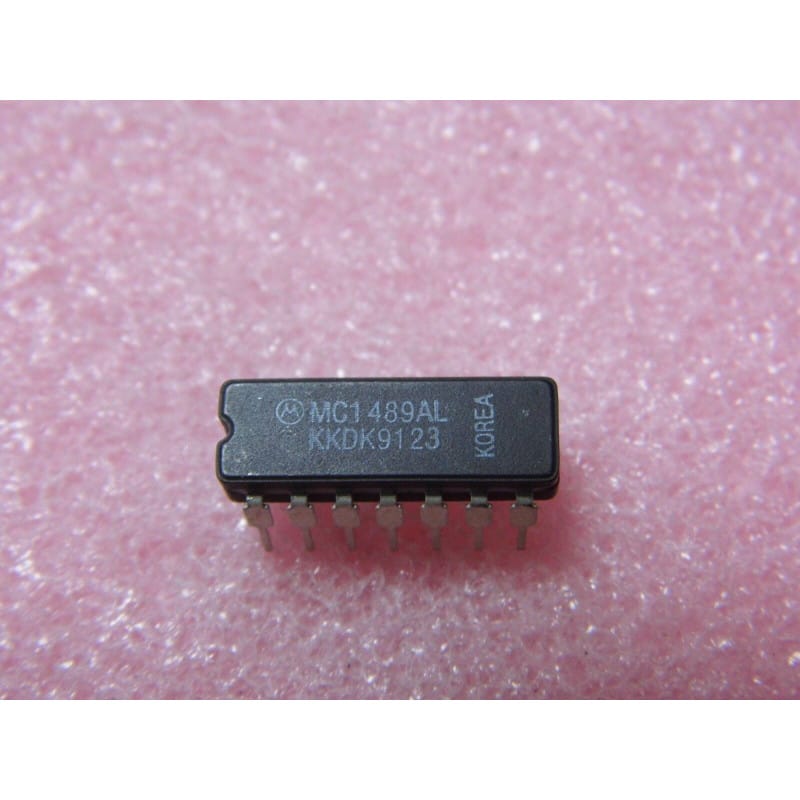

Le MC1489AL (fabriqué par Motorola) est un circuit intégré monolithique comportant 4 récepteurs de ligne pour liaisons séries RS-232 / EIA-232 (Quad RS-232 Line Receiver IC).
Logé dans un boîtier DIP céramique hermétique à 14 broches (CDIP14 / CERDIP-14) au pas standard de 2,54 mm (désigné par la lettre L), ce composant est la version à haute fiabilité/gamme industrielle ou militaire du classique MC1489A. Son rôle est de convertir les tensions de ligne RS-232 bipolaires (+/- 3V à +/- 25V) provenant des câbles réseau/série en niveaux logiques standard TTL / CMOS (0V / +5V) directement exploitables par un microprocesseur ou un UART.
La variante A se caractérise par une marge de bruit améliorée et un niveau de seuil ajusté, idéal pour les lignes de transmission longues. Le boîtier céramique assure une excellente dissipation thermique et une résistance accrue aux environnements sévères.
Fabricant d'origine : Motorola (aujourd'hui Texas Instruments / ON Semiconductor).
Fonction : Quadruple récepteur de ligne RS-232 / EIA-232.
Boîtier : CDIP14 / CERDIP-14 (Céramique 14 broches traversantes, pas de 2,54 mm).
Signification de la référence :
MC : Gamme de circuits intégrés Motorola.
1489 : Référence standard du quadruple récepteur de ligne RS-232.
A : Version améliorée avec seuils de commutation internes plus élevés (meilleure immunité au bruit).
L : Boîtier céramique hermétique (CERDIP).
Performances clés :
Conversion RS-232 vers TTL : Accepte des tensions d'entrée de +/- 30V et les transforme en signaux TTL 0V/5V.
Contrôle de Réponse / Seuil (Response Control) : Chaque canal dispose d'une broche dédiée permettant d'ajuster le seuil de déclenchement ou d'ajouter un condensateur de filtrage anti-bruit.
Alimentation Simple : Ne nécessite qu'un seul rail d'alimentation +5V CC.
Protection Intégrée : Entrées protégées contre les surtensions et les courts-circuits continus.
Pinout / Architecture Générale (DIP-14) :
Canal 1 : Entrée RS-232 en broche 1, Contrôle de réponse en broche 2, Sortie TTL en broche 3.
Canal 2 : Entrée RS-232 en broche 4, Contrôle de réponse en broche 5, Sortie TTL en broche 6.
Canal 3 : Entrée RS-232 en broche 10, Contrôle de réponse en broche 9, Sortie TTL en broche 8.
Canal 4 : Entrée RS-232 en broche 13, Contrôle de réponse en broche 12, Sortie TTL en broche 11.
Alimentation : VCC (+5V) en broche 14, Masse (GND) en broche 7.
Diagnostic Express (Pas de réception série, caractères corrompus ou port RS-232 bloqué) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Vérifie la présence du +5V sur la broche 14 et de la masse sur la broche 7.
Mesure le signal RS-232 sur l'entrée (ex: broche 1) : en l'absence de transmission, une ligne RS-232 valide est généralement au repos entre -5V et -12V.
Contrôle la sortie TTL correspondante (ex: broche 3) : avec une entrée négative (-5V/-12V), la sortie TTL doit être au niveau HAUT (environ +3,5V à +5V). Quand l'entrée passe en positif (+5V/+12V), la sortie TTL doit passer proche de 0V (niveau BAS).
Si la sortie TTL ne bascule pas alors que l'entrée RS-232 oscille correctement entre tensions positives et négatives, le canal concerné est grillé.
Complémentaire d'Émission (Driver) :
Le MC1489A est le récepteur (ligne vers carte). Il fonctionne presque toujours en paire avec le MC1488 (ou SN75188) qui est l'émetteur (carte vers ligne).
Équivalences et Substituts :
Équivalents directs : SN75189AJ (version céramique TI), SN75189A, MC1489AP (version plastique PDIP), DS1489AJ, HD1489A.
Remplacement : La version céramique MC1489AL peut être remplacée par une version plastique MC1489AP si les contraintes de température ou de qualification militaire/industrielle de la carte ne l'exigent pas.
Recommandations de Montage :
Manipulation du Boîtier Céramique : Les broches des boîtiers CERDIP-14 sont plus rigides mais aussi plus cassantes que celles des boîtiers plastiques. Évite de les plier inutilement lors de l'insertion.
Filtrage du Bruit sur Ligne Longue : Si la liaison RS-232 subit des parasites, un condensateur de faible valeur (ex: 1 nF à 10 nF) peut être raccordé entre la broche de contrôle de réponse (2, 5, 9 ou 12) et la masse pour filtrer les hautes fréquences.
Support DIP14 : Utilise un support DIP-14 à contacts tulipe de qualité pour préserver les broches du composant céramique.
