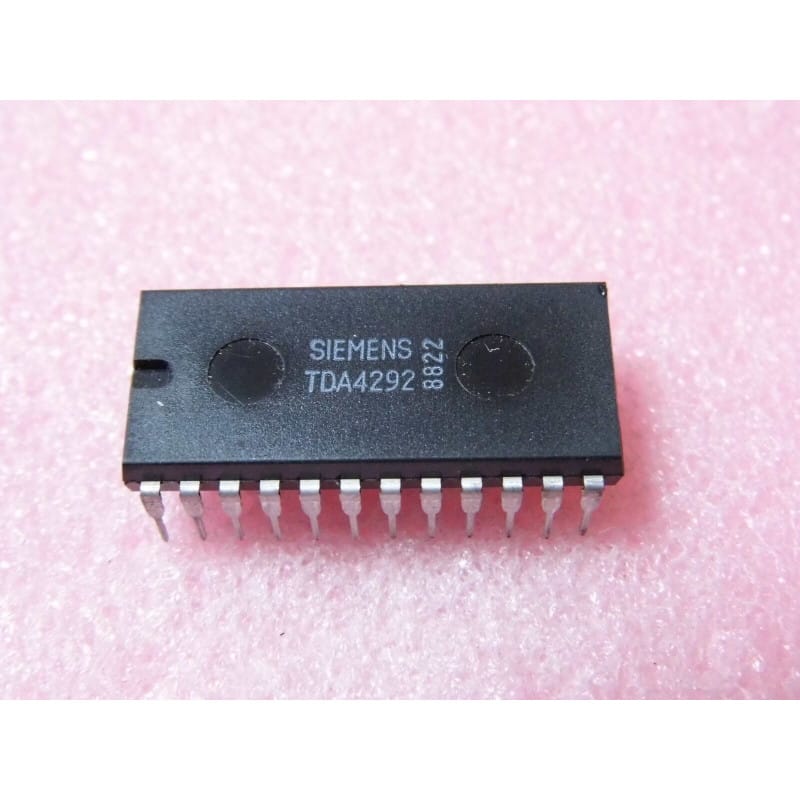

Le TDA4292 (fabriqué par Siemens) est un circuit intégré monolithique analogique de traitement et de commande audio stéréo piloté par tensions CC (DC-Controlled Stereo Volume, Tone and Balance Circuit IC).
Logé dans un boîtier DIP plastique à 24 broches (PDIP24 / DIP-24) au pas standard de 2,54 mm, ce composant de la gamme Siemens des années 80 équipait les préamplificateurs audio des téléviseurs stéréo, des chaînes hi-fi compactes et des autoradios de haut de gamme.
Son rôle est de recevoir un signal audio stéréo (Voies Gauche et Droite) et d'en ajuster le volume, les graves (Bass), les aigus (Treble) ainsi que la balance G/D. Au lieu de faire passer directement le signal audio dans des potentiomètres (ce qui crée des crachotements et de la ronflette avec le temps), le TDA4292 utilise des potentiomètres qui appliquent de simples tensions de commande continues (0V à 5V / CC) sur la puce pour faire varier le gain et la réponse en fréquence des préamplificateurs internes.
Fabricant d'origine : Siemens.
Fonction : Préamplificateur audio stéréo avec contrôle CC (Volume, Bass, Treble, Balance).
Boîtier : PDIP24 / DIP-24 (Plastique 24 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TDA : Gamme européenne de circuits intégrés analogiques grand public / audio-vidéo.
4292 : Modèle de processeur de volume/tonalité sous commande CC Siemens.
Performances clés :
Commande par Tensions Continues (DC Control) : Plus aucun crachotement au réglage ; permet un déport facile des potentiomètres sur la façade ou un pilotage direct par microcontrôleur/DAC.
Excellente Séparation des Canaux : > 60 dB de séparation inter-canal (Crosstalk) pour une image stéréo propre.
Distorsion Harmonique Faible : Réponse audio linéaire et transparente sur toute la bande 20 Hz - 20 kHz.
Commutation Physiologique (Loudness) : Intègre une fonction d'accentuation des graves/aigus à faible volume.
Pinout / Architecture Générale (DIP-24) :
Entrées Audio (In L / In R) : Entrées analogiques des canaux gauche et droit via condensateurs de liaison.
Sorties Audio (Out L / Out R) : Signaux audio préamplifiés destinés à attaquer l'amplificateur de puissance (type TDA2030, TDA1904, etc.).
Entrées de Commandes CC :
Tension CC Volume
Tension CC Basses (Bass)
Tension CC Aigus (Treble)
Tension CC Balance
Réseaux de Filtrage R/C : Broches connectées aux condensateurs de correction pour les filtres de graves et d'aigus.
Alimentation / Masse : VCC (+15V) et GND.
Diagnostic Express (Pas de son, réglages inopérants, canal bloqué à fond) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Alimentation VCC : Vérifie la présence de la tension d'alimentation (ex: +15V) sur la broche VCC.
Contrôle des Tensions de Commande CC : Actionne les potentiomètres de volume, graves, aigus et balance tout en mesurant la tension sur les broches de commande dédiées. Tu dois observer une variation continue (ex: de 0V à +5V). Si la tension reste bloquée à 0V (par exemple suite à une coupure de la piste de référence), le volume reste à zéro ou bloqué au maximum.
Test Tracage Audio : Injecte un signal audio propre à l'entrée (In L/R) et vérifie avec un audio tracer ou un oscilloscope la présence du signal variable en amplitude sur les broches de sortie (Out L/R).
Équivalences et Substituts :
Équivalents / Composants proches dans la famille contrôle CC : TDA4290, TDA1524A (Philips - très proche en fonction mais attention au brochage DIP-18), LM1036 (National Semiconductor - équivalent fonctionnel 20 broches).
Remarque : Le TDA4292 étant spécifique à Siemens en boîtier DIP-24, il convient d'utiliser la pièce d'origine lors du dépannage d'une platine d'époque.
Recommandations de Montage :
Découplage des Lignes CC : Assure-toi que les petits condensateurs de filtrage sur les lignes de commande CC ne sont pas fuyards, ce qui provoquerait des instabilités ou des sauts de volume.
Support DIP24 : Utilise un support DIP-24 classique à contacts tulipe pour simplifier le remplacement du composant sur le PCB.
