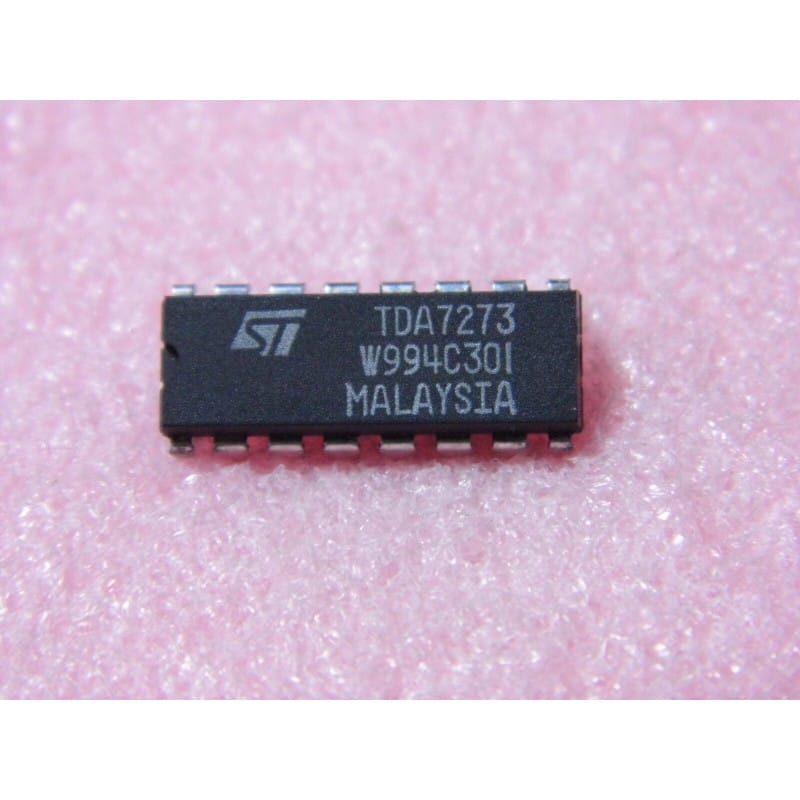

Le TDA7273 (développé par STMicroelectronics) est un circuit intégré monolithique analogique régulateur de vitesse / servo-moteur double à basse tension pour moteurs CC (Dual Low Voltage Motor Speed Controller IC).
Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16) au pas standard de 2,54 mm, ce composant était couramment utilisé dans les appareils audio portables fonctionnant sur piles ou batteries (baladeurs cassette K7 / Walkman, enregistreurs dictaphones, platines K7 portables et petits lecteurs CD/cassette).
Son rôle est d'assurer le contrôle précis et la stabilisation de la vitesse de rotation d'un ou deux petits moteurs à courant continu (moteur de défilement cabestan/entraînement de bande) en compensant automatiquement les variations de charge mécanique et la baisse de tension des piles.
Fabricant d'origine : STMicroelectronics.
Fonction : Régulateur / Contrôleur de vitesse de moteur CC double (Servo-moteur basse tension).
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TDA : Gamme européenne de circuits intégrés analogiques grand public / puissance.
7273 : Modèle de contrôleur de vitesse moteur double basse tension.
Performances clés :
Fonctionnement Basse Tension : Plage d'alimentation très large démarrant à partir de 1,8V (idéal pour alimentation sur 2 piles AA/AAA de 1,5V ou batterie 3V/6V).
Double Canal / Servo Double : Capable de piloter et réguler indépendamment deux moteurs CC (ou deux vitesses/sens selon le câblage).
Excellente Stabilité en Tension et Charge : Maintient une vitesse de défilement constante (faible pleurage et scintillement / wow & flutter) même lorsque les piles se déchargent.
Courant de Sortie Élevé : Capable de délivrer directement le courant de démarrage et de fonctionnement requis par les micro-moteurs CC audio.
Pinout / Architecture Générale (DIP-16) :
Entrées de Référence de Tension (Ref 1 / Ref 2) : Connexion aux réseaux de résistances / potentiomètres d'ajustement de vitesse (réglage du nombre de tours/minute du moteur cabestan).
Broches de Compensation (Comp) : Raccordées aux résistances de compensation de contre-réaction de charge (I-compensation) pour adapter le gain en fonction de la résistance interne du moteur.
Sorties Moteur (Out 1 / Out 2) : Connexion directe aux bornes des moteurs CC.
Alimentation / Masse : VCC (1,8V à 6V) et GND.
Diagnostic Express (Moteur K7 muet, défilement trop lent/trop rapide, pleurage important ou vitesse instable) :
Mesures sous tension (au multimètre CC) :
Alimentation VCC : Vérifie la tension d'alimentation sur la broche VCC (doit être comprise entre 1,8V et 6V).
Tension aux Bornes du Moteur : Mesure la tension de sortie envoyée au moteur. Si la tension reste égale à VCC sans régulation, le transistor de régulation interne du TDA7273 est en court-circuit (le moteur tourne à fond). Si elle reste à 0V, la puce est coupée ou bloquée.
Ajustement de Vitesse : Actionne délicatement le potentiomètre/trimmer de réglage de vitesse connecté aux broches de référence. La tension de sortie doit varier progressivement.
Équivalences et Substituts :
Équivalents / Composants très proches dans les régulateurs de vitesse basse tension : TDA7274 (version monocanal en DIP-8 / SO-8), AN6650 / AN6652 (Panasonic - régulateurs moteur K7 classiques, attention au brochage), KA2402 (Samsung).
Remarque : Très répandu dans les blocs mécaniques de baladeurs K7 et enregistreurs de cassette audio des années 90.
Recommandations de Montage :
Réglage Précis de la Vitesse : Pour calibrer la vitesse de défilement d'un lecteur cassette après remplacement du TDA7273, utilise une cassette étalon à fréquence fixe (ex: 3 kHz) et un fréquencemètre ou oscilloscope sur la sortie audio.
Support DIP16 : Utilise un support DIP-16 classique à contacts tulipe pour simplifier tout remplacement ultérieur.
