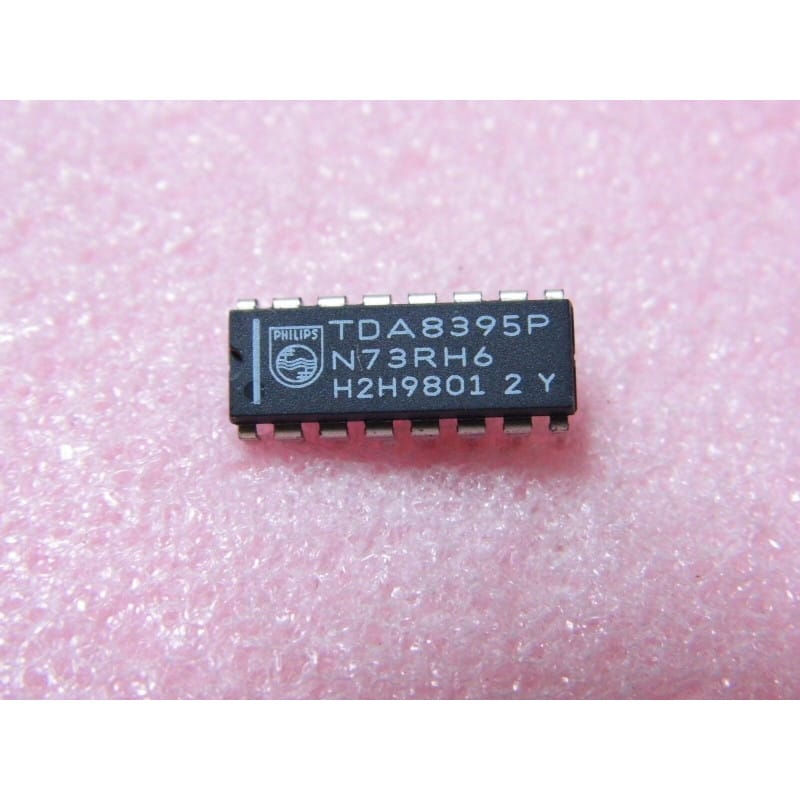

Le TDA8395P (développé par Philips / NXP) est un circuit intégré monolithique analogique décodeur de couleur SECAM auto-calibré (SECAM Color Decoder / Demodulator IC).
Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16) au pas standard de 2,54 mm (la lettre P désignant la version en boîtier plastique traversant DIP), ce composant est l'associé indissociable du processeur vidéo "Jungle IC" TDA8362A (ou TDA8366/TDA884x). On le retrouve dans une multitude de téléviseurs cathodiques des années 90 produits pour le marché français et européen multistandard.
Son rôle est de prendre le signal de chrominance SECAM (modulé en fréquence sur les sous-porteuses 4,25 MHz et 4,406 MHz), de l'identifier, de le démoduler et de restituer les signaux de différence de couleur -(R-Y) et -(B-Y) transmis en alternance ligne par ligne.
Fabricant d'origine : Philips / Signetics (NXP).
Fonction : Décodeur de couleur SECAM automatique.
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TDA : Gamme européenne de circuits intégrés analogiques grand public / vidéo-audio.
8395 : Modèle du décodeur SECAM intégré.
P : Boîtier Plastic DIP (PDIP16).
Performances clés :
Auto-Calibrage Intégré : Utilisant une boucle de verrouillage en fréquence (PLL) interne verrouillée sur l'horloge système ou les impulsions de ligne, il ne nécessite aucun réglage manuel des bobines de démodulation (suppression des bobines cloche/déphaseuses).
Identification SECAM Automatique : Détection automatique de la présence du signal SECAM sur les salves de suppression ligne (bouteilles SECAM / trame ou salves ligne).
Désactivation Automatique (Color Kill) : Coupe la voie chrominance en l'absence de signal couleur pour éviter le bruit coloré sur un signal noir et blanc.
Interface Directe avec Ligne à Retard : Conçu pour fonctionner directement avec la ligne à retard de chrominance bande de base TDA4661 / TDA4665.
Pinout / Architecture Générale (DIP-16) :
Broche 1 (Chroma In) : Entrée du signal de chrominance SECAM filtré.
Broches 7 & 8 (Out R-Y / Out B-Y) : Sorties des signaux de différence de couleur démodulés vers la ligne à retard (TDA4661) ou le TDA8362A.
Broche 16 (VCC) : Alimentation +8V CC (généralement partagée avec le rail 8V du processeur vidéo principal).
Broche 10 (Sandcastle / Reference Clock) : Entrée d'impulsion Sandcastle pour le calage temporel et l'auto-calibration PLL.
Broche 6 (GND) : Masse.
Diagnostic Express (Image en noir et blanc uniquement en SECAM/Antenne France, couleurs fausses/flashs, pas de couleur en SECAM alors que le PAL/Péritel fonctionne) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Alimentation VCC (Broche 16) : Vérifie le +8V stable. Si la tension s'effondre à moins de 7,5V, la boucle PLL d'auto-calibrage décroche et la couleur SECAM disparaît.
Impulsion Sandcastle (Broche 10) : À l'oscilloscope, contrôle la présence de l'impulsion à trois niveaux (Sandcastle). Sans cette impulsion, le TDA8395P ne peut pas s'auto-calibrer ni identifier les lignes SECAM.
Association TDA8362A / TDA4661 : Si le PAL fonctionne très bien via le TDA8362A et la ligne à retard TDA4661 mais que le SECAM reste désespérément en Noir & Blanc, le TDA8395P est très probablement défaillant ou muet sur sa ligne d'identification.
Équivalences et Remarques :
Équivalent direct : TDA8395 (la présence du suffixe P confirme le boîtier DIP-16 traversant, par opposition à la version SMD/SOIC TDA8395T).
Attention : Ce composant travaille exclusivement en tandem avec un processeur vidéo gérant la commutation de couleur (type TDA8362A).
Recommandations de Montage :
Absence de Trimmers : Inutile de chercher des potentiomètres d'ajustement ou des noyaux de ferrite autour du TDA8395P, toute la démodulation est numérique/PLL interne.
Support DIP16 : Utilise un support DIP-16 classique à contacts tulipe pour un remplacement propre sur le circuit imprimé.
