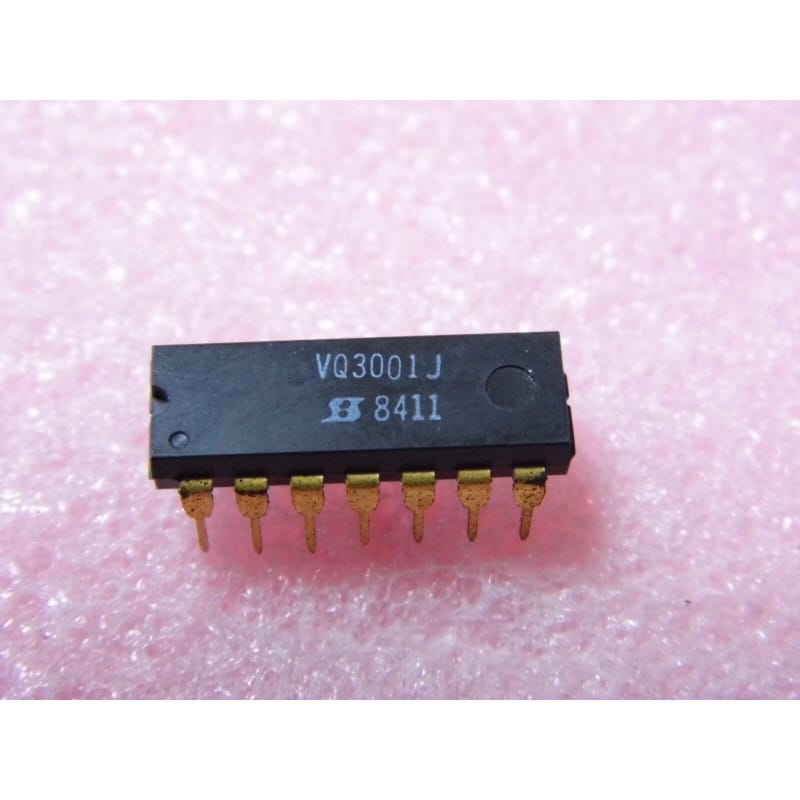

Le VQ3001J (développé par Siliconix, devenu Vishay Siliconix) est un circuit intégré monolithique comprenant un réseau quad de transistors MOSFET de puissance complémentaires N-Channel et P-Channel (Quad MOSFET Transistor Array / Quad Switching IC).
Logé dans un boîtier DIP céramique hermétique à 14 broches (CDIP14 / Ceramic DIP-14 / Cerdip-14) à pattes dorées au pas standard de 2,54 mm (le suffixe J désignant le boîtier céramique à broches dorées), ce composant haute fiabilité des années 80 et 90 était couramment utilisé dans l'instrumentation de mesure, le pilotage de têtes d'impression, les alimentations commutées de précision, les matrices de commutation analogique/numérique rapides et le matériel militaire/aéronautique.
Son rôle est d'offrir quatre commutateurs MOSFET de puissance indépendants ou configurables en ponts (type pont en H) sur un seul composant, combinant la très haute vitesse des MOSFETs Siliconix avec une faible résistance à l'état passant (RDS(on)).
Fabricant d'origine : Siliconix / Vishay.
Fonction : Réseau de 4 transistors MOSFET de puissance (complémentaires N/P).
Boîtier : CDIP14 / Cerdip-14 (Céramique 14 broches traversantes dorées, pas de 2,54 mm).
Signification de la référence :
VQ : Gamme de réseaux de transistors MOSFET de puissance chez Siliconix.
3001 : Modèle spécifique à matrice quad MOSFET.
J : Boîtier Céramique DIP (CDIP-14) avec finition broches dorées.
Performances clés :
Commutation Ultra-Rapide : Temps de commutation extrêmement court (quelques nanosecondes), idéal pour les applications à haute fréquence.
Faible Résistance à l'État Passant (RDS(on)) : Résistance de conduction très basse assurant de faibles pertes thermiques et de bonnes capacités en courant.
Compatibilité Directe avec Logique CMOS / TTL : Les grilles (Gates) peuvent être pilotées avec des niveaux de tension standards (5V à 15V).
Boîtier Céramique à Broches Dorées (J) : Assure une excellente dissipation thermique, une absence totale d'oxydation sur les broches et une étanchéité parfaite pour une longévité maximale dans les environnements exigeants.
Pinout / Architecture Générale (DIP-14) :
Gate 1 à 4 (G1 à G4) : Grilles de commande des transistors MOSFET.
Source 1 à 4 (S1 à S4) : Sources des transistors MOSFET.
Drain 1 à 4 (D1 à D4) : Drains des transistors MOSFET.
Note : L'isolation galvanique est totale entre les différents canaux de la puce, permettant des montages en pont complet, demi-pont ou commutateurs indépendants.
Diagnostic Express (Canal qui ne commute pas, court-circuit Drain-Source, surchauffe) :
Mesures hors tension (au multimètre en mode testeur de diode) :
Contrôle de la Diode de Structure (Body Diode Drain-Source) : Pour chaque canal, mesure la jonction entre le Drain et la Source. Tu dois observer la diode de corps interne (environ 0,5V à 0,7V dans un sens, "OL" dans l'autre). Si le résultat est 0V dans les deux sens, le canal MOSFET est claqué en court-circuit.
Contrôle d'Isolation de Grille (Gate-Source) : Mesure entre la Grille et la Source. La mesure doit impérativement indiquer "OL" (résistance infinie). Une valeur faible ou un court-circuit indique la destruction de l'isolant de grille (décharge électrostatique ESD ou surtension).
Équivalences et Substituts :
Famille Siliconix VQ proche : VQ1000J, VQ2001J, VQ3001P (version boîtier plastique PDIP-14).
Remarque : Si la remplacer par des MOSFETs individuels est nécessaire, sélectionner quatre MOSFETs équivalents en tension (VDS = 30V) et courant (ID = 500mA) ayant un faible RDS(on).
Recommandations de Montage :
Sensibilité ESD : Les grilles des MOSFETs du VQ3001J sont extrêmement sensibles aux décharges électrostatiques. Manipule le composant avec des précautions ESD (bracelet anti-statique) sur tapis conducteur.
Soin des Broches Dorées : Ne pas gratter ou décaper la dorure des broches. Utilise de la soudure de qualité (Sn/Pb ou sans plomb) avec un flux adapté pour conserver la qualité de contact offerte par le placage or.
Support DIP14 : Un support DIP-14 à contacts tulipes dorés est idéal pour préserver la qualité de la liaison sur les cartes haute fiabilité.
