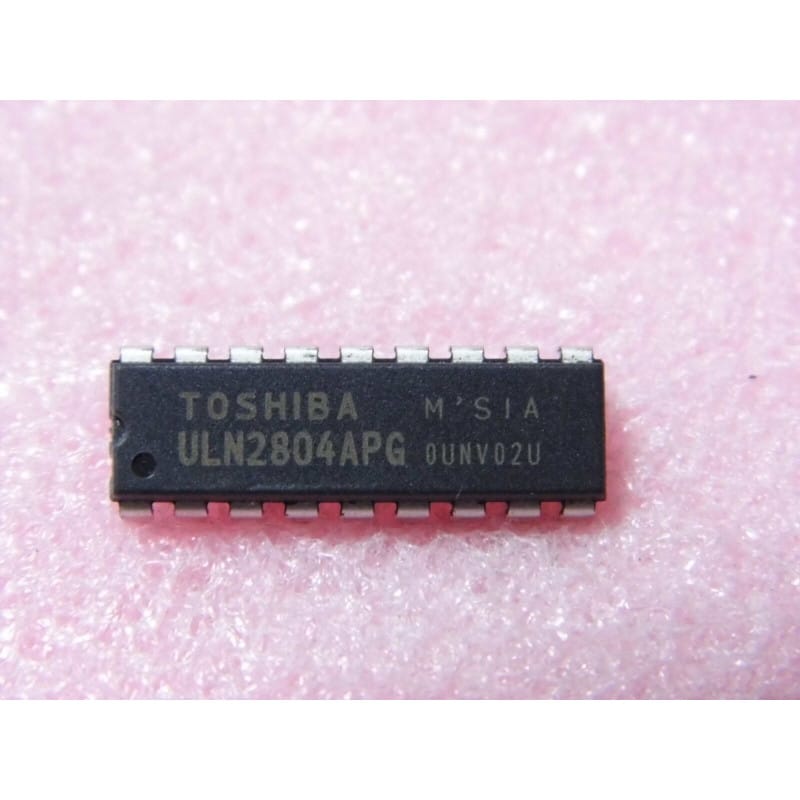

Le ULN2804APG (fabriqué par Toshiba) est un circuit intégré monolithique comportant 8 paires de transistors Darlington NPN haute tension et fort courant (8-Channel Darlington Transistor Array IC).
Logé dans un boîtier DIP plastique à 18 broches (PDIP18 / DIP-18) au pas standard de 2,54 mm, ce composant est une référence incontournable pour l'interface entre des systèmes logiques haute tension (CMOS 6V à 15V ou PMOS) et des charges de puissance. Le suffixe G indique une fabrication conforme aux normes écologiques (Lead-Free / RoHS).
Il est largement utilisé dans les cartes de commande industrielles, la domotique, les cartes d'interfaces, le pilotage de relais, de moteurs pas-à-pas (unipolaires), d'afficheurs à LED/incandescence ou de solénoïdes.
Chaque canal intègre une diode de roue libre (clamp diode) reliée à une ligne commune, permettant de commuter directement des charges inductives sans risque de surtension de rupture.
Fabricant d'origine : Toshiba.
Fonction : Réseau de 8 transistors Darlington NPN de puissance avec diodes de roue libre intégrées.
Boîtier : PDIP18 / DIP-18 (Plastique 18 broches traversantes, pas de 2,54 mm).
Signification de la référence :
ULN2804 : Famille 8 canaux (28xx) configurée spécifiquement pour des logiques CMOS 6V à 15V / PMOS.
AP : Boîtier DIP plastique 18 broches.
G : Conforme aux normes RoHS (Sans plomb).
Performances clés :
8 Canaux Indépendants : Permet de piloter jusqu'à 8 charges distinctes (contrairement à la série ULN200x qui ne compte que 7 canaux).
Capacité de Courant Élevée : 500 mA de courant nominal par canal (jusqu'à 600 mA en pointe).
Haute Tension de Sortie : Supporte une tension de blocage jusqu'à 50 V sur chaque sortie.
Mise en Parallèle Possible : Les canaux peuvent être câblés en parallèle pour augmenter la capacité de courant globale.
Diodes de Protection Intégrées : Cathodes communes de protection contre les surtensions inductives reliées sur la broche 10.
Pinout / Architecture Générale (DIP-18) :
Broches 1 à 8 (Entrées I1 à I8) : Lignes de commande provenant du circuit de contrôle (CMOS 6V-15V / PMOS).
Broches 11 à 18 (Sorties O8 à O1) : Sorties à collecteur ouvert reliées aux charges (La sortie 18 correspond à l'entrée 1, etc.).
Broche 9 (GND) : Masse commune du circuit.
Broche 10 (COM) : Cathode commune des diodes de roue libre (à relier à la tension d'alimentation de la charge inductive, ex: +12V ou +24V).
Diagnostic Express (Relais ne colle pas, canal bloqué ou composant qui chauffe) :
Test des jonctions Darlington au multimètre (hors tension) :
Multimètre en mode Test Diode.
Pointe rouge sur la masse (Broche 9 - GND), pointe noire sur l'une des sorties (Broches 11 à 18) : tu dois mesurer la chute de tension de la diode de roue libre inverse (environ 0,6 V à 0,7 V).
Si tu mesures 0 V (bip continu), le canal Darlington correspondant est en court-circuit.
Pointe noire sur la broche 10 (COM), pointe rouge sur une sortie (11 à 18) : tu dois également mesurer la diode de protection (~0,6 V).
Différence essentielle entre ULN2803A et ULN2804A :
Attention : Le ULN2804A possède une résistance d'entrée de 10,5 kOhms conçue pour des tensions logiques de 6V à 15V (CMOS/PMOS). Si tu l'attaques avec un signal TTL 5V ou un microcontrôleur sous 3,3V/5V, le courant d'entrée sera trop faible pour saturer complètement le Darlington sous forte charge. Pour un pilotage direct sous 5V TTL/CMOS, il faut utiliser la version ULN2803A.
Équivalences et Substituts :
Équivalents directs pour logique 6V-15V : ULN2804A, ULN2804N, TD62084AP.
Recommandations de Montage :
Raccordement de la Broche 10 (COM) : Lors du pilotage de charges inductives (relais, électrovannes, moteurs), relie impérativement la broche 10 à la tension VCC de la charge pour activer la protection par diodes de roue libre.
Support DIP18 : Utilise un support DIP-18 classique pour faciliter les interventions de maintenance sur les cartes d'interface de puissance.
