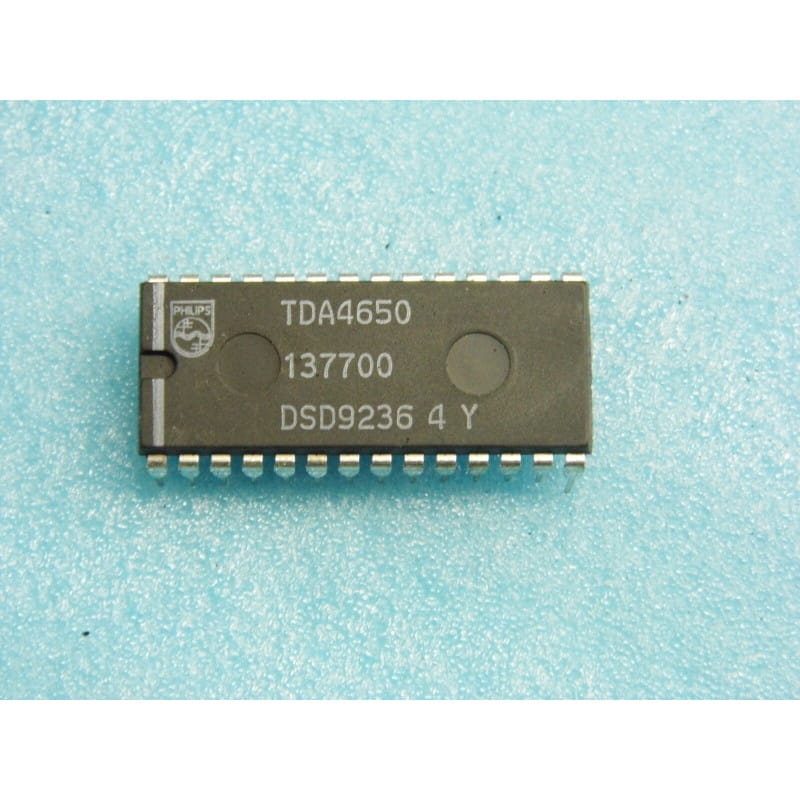

Le TDA4650 (fabriqué par Philips Semiconductors) est un circuit intégré analogique monolithique décodeur de couleur multistandard haute intégration (Multistandard Colour Decoder IC).
Logé dans un boîtier DIP plastique large à 28 broches (PDIP-28 / SDIP-28) au pas de 2,54 mm, ce composant est l'un des décodeurs vidéo les plus emblématiques des téléviseurs couleur TRC et magnétoscopes multistandards européens des années 90.
Son rôle est d'identifier automatiquement le standard du signal vidéo reçu (PAL, SECAM, NTSC 3.58 ou NTSC 4.43) et de démoduler le signal de chrominance pour restituer les signaux de différence de couleur (R-Y et B-Y) directement exploitables par les étages de traitement vidéo aval (comme les processeurs CTI ou les matrices RVB).
Fabricant d'origine : Philips Semiconductors.
Fonction : Décodeur de couleur automatique multistandard (PAL / SECAM / NTSC).
Boîtier : PDIP-28 / SDIP-28 (Plastique 28 broches traversantes).
Signification de la référence :
TDA : Gamme de circuits intégrés analogiques grand public européens.
4650 : Référence de la famille des décodeurs couleur multistandards à reconnaissance automatique.
Performances clés :
Commutation et Détection Automatiques : Identifie et bascule de manière totalement autonome entre les standards PAL, SECAM et NTSC sans intervention externe.
Démodulation Avancée :
Démodulateur PAL / NTSC à récurrence de phase.
Démodulateur SECAM à PLL (Phase-Locked Loop) intégrée ne nécessitant pas de réglages complexes de bobinages.
Ligne à Retard Chrominance Intégrée : Gère le retard d'une ligne (64 us) nécessaire au traitement PAL et SECAM.
Sorties Différence de Couleur : Fournit les signaux démodulés (R-Y) et (B-Y) régulés en amplitude.
Tension d'Alimentation Unique : Fonctionne sous une tension continue nominale de +12V CC.
Diagnostic Express (Image en noir et blanc, mauvaise couleur, saut de standard) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Tension VCC (Broche 21) : Vérifie la présence du +12V CC sur la broche 21 par rapport à la masse (broche 1).
Impulsion Sandcastle (Broche 25) : C'est le signal critique de ces générations de châssis TV. Si l'impulsion Sandcastle (signal à 3 niveaux d'amplitude) est absente, déformée ou trop faible, le portillon de salve (burst gate) du TDA4650 ne s'ouvre pas : la couleur reste totalement désactivée (image N&B).
Oscillateurs à Quartz (Broches 6 & 8) : Vérifie à l'oscilloscope (avec une sonde 10x haute impédance) la présence des oscillations à 4,43 MHz et 3,58 MHz sur les quartz respectifs. Un quartz cassé ou décalé empêche le verrouillage PAL/NTSC.
Équivalences et Substituts Directs (Décodeur Multistandard) :
Substitut direct de même famille : TDA4650 (Philips / Valvo / Signetics).
Équivalent très proche de la même série : TDA4651 (version révisée avec commandes modifiées), TDA4555 (décodeur multistandard de la génération précédente).
Remarque : Il fonctionne très souvent en combinaison avec le processeur de matrice/luminance TDA4661 / TDA4665 (ligne à retard commutée) et le processeur CTI TDA4565.
Recommandations de Montage :
Quartz de Référence : Si la couleur fonctionne en SECAM mais reste absente en PAL (ou inversement), ne remplace pas tout de suite le TDA4650 : contrôle d'abord le quartz 4,43 MHz et son condensateur ajustable (trimmer) d'alignement.
Découplage d'Alimentation : Place un condensateur céramique de 100 nF en parallèle avec un condensateur chimique de 47 uF au plus près de la broche 21 (VCC) et de la masse pour éviter les interférences de balayage sur la démodulation de la couleur.
