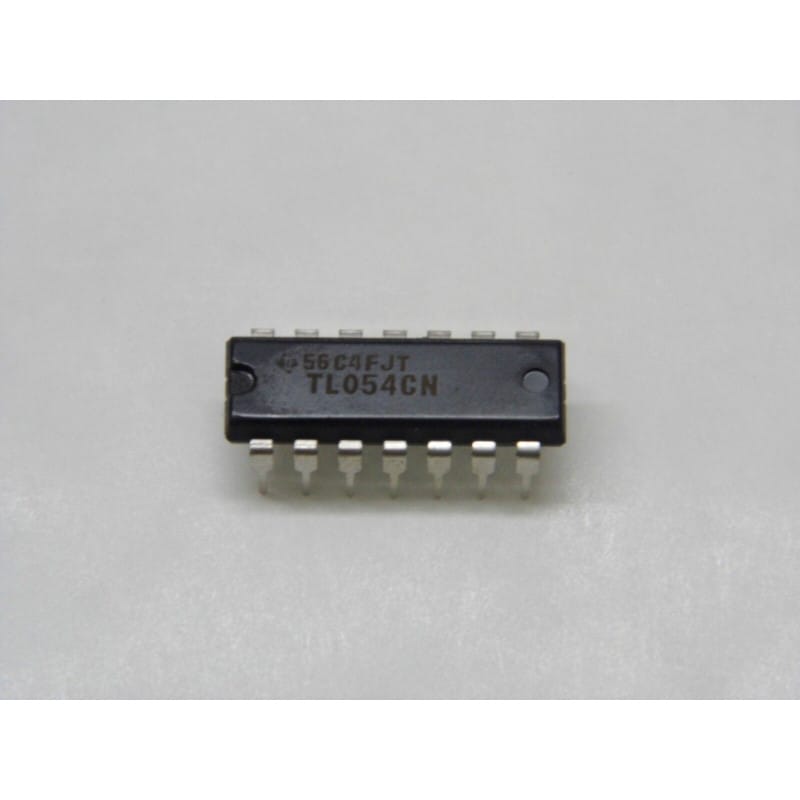

Le TL054CN (fabriqué par Texas Instruments) est un circuit intégré analogique comprenant quatre amplificateurs opérationnels de précision indépendants à entrées JFET (Quad Enhanced JFET Precision Operational Amplifier IC).
Logé dans un boîtier DIP plastique à 14 broches (PDIP-14 / DIP-14 - suffixe N chez TI) au pas standard de 2,54 mm, ce composant est une version fortement améliorée de la célèbre série TL084 / TL074. On le retrouve dans l'instrumentation de précision, le traitement audio haute fidélité, les filtres actifs et les systèmes d'acquisition de données.
Son rôle est d'amplifier, filtrer ou comparer des signaux analogiques avec une tension de décalage (offset) très faible, un très faible courant de fuite en entrée et un bruit considérablement réduit par rapport aux AOP JFET standards.
Fabricant d'origine : Texas Instruments.
Fonction : Quadruple amplificateur opérationnel de précision à entrées JFET.
Boîtier : PDIP-14 / DIP-14 (Plastique 14 broches traversantes).
Signification de la référence :
TL : Gamme de circuits intégrés analogiques de Texas Instruments.
054 : Référence de la famille AOP quadruples de précision à entrées JFET.
C : Plage de température commerciale (0°C à +70°C).
N : Boîtier plastique DIP (PDIP-14).
Performances clés :
Haute Précision (Offset Réduit) : Tension de décalage d'entrée (VIO) très faible (typiquement 0,6 mV à 1,5 mV max), bien supérieure au TL084/TL074 classique (~3 mV à 6 mV).
Très Faible Courant de Biais (IB) : Entrées JFET offrant un courant de fuite de l'ordre de 30 pA, idéal pour les circuits à très haute impédance d'entrée.
Vitesse de Balayage Élevée (Slew Rate) : 20 V/us, permettant un traitement rapide des signaux dynamiques sans distorsion.
Large Bande Passante (GBW) : 2,7 MHz à gain unitaire.
Très Faible Bruit : Densité de bruit de tension réduite (18 nV/√Hz à 1 kHz) pour les applications audio et de mesure fine.
Diagnostic Express (Absence d'amplification, dérive d'offset, saturation en sortie) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Rails d'Alimentation (Broches 4 & 11) : Vérifie la présence des tensions d'alimentation symétriques (ex: +15V CC sur la broche 4 et -15V CC sur la broche 11 par rapport à la masse). Si l'un des rails manquent, les 4 AOP se saturent contre l'un des rails.
Tension Différentielle de Boucle (IN+ vs IN-) : En fonctionnement linéaire (en boucle fermée), la tension entre l'entrée inverseuse (IN-) et non-inverseuse (IN+) doit être virtuellement nulle (0,0V). Si tu mesurais plusieurs volts d'écart, l'AOP est HS ou sa sortie est bloquée en saturation.
Contrôle de Saturation : Si la sortie d'un canal reste collée au VCC+ ou au VCC-, vérifier l'absence de court-circuit sur les composants de la boucle de contre-réaction R-C.
Équivalences et Substituts Directs (Quad AOP JFET - Pinout Standard DIP-14) :
Substitut direct de précision : TL054CN, TL054ACN (version à offset encore plus faible), TL054CD (version SOIC-14).
Équivalents pin-à-pin standards (moins précis mais 100% compatibles) : TL074CN (version faible bruit audio), TL084CN (version standard), LF347N (National Semi).
Équivalents Ultra-Précision / Low Noise modernes : OPA4134 (audio très haut de gamme), TLE2074.
Recommandations de Montage :
Entrées AOP Inutilisées : Ne laisse jamais un AOP non utilisé avec ses entrées flottantes. Monte le canal inutilisé en suiveur de tension (relie la sortie IN- à la sortie OUT, et relie l'entrée IN+ à la masse ou au point milieu) pour éviter les oscillations hertziennes et la surconsommation.
Découplage d'Alimentation : Place un condensateur céramique de 100 nF au plus près des broches 4 (VCC+) et 11 (VCC-) par rapport au point de masse pour garantir la stabilité haute fréquence et éviter le risque d'auto-oscillation.
