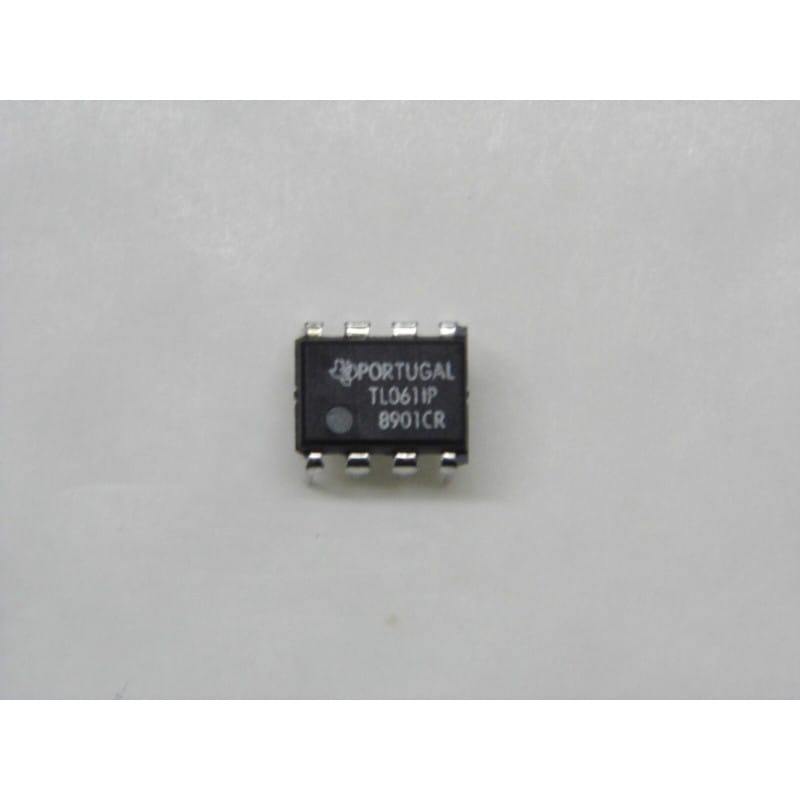

Le TL061IP (fabriqué par Texas Instruments) est un circuit intégré monolithique analogique comprenant un amplificateur opérationnel simple à entrée JFET ultra-basse consommation (Low-Power JFET-Input Operational Amplifier IC).
Logé dans un boîtier DIP plastique à 8 broches (PDIP8 / DIP-8) au pas standard de 2,54 mm (le suffixe I désignant la gamme de température industrielle -40°C à +85°C, et le P le boîtier Plastic DIP), ce composant est idéal pour les équipements portables alimentés par pile/batterie, les préamplificateurs haute impédance, l'instrumentation de terrain et les boucles de mesure.
Son rôle est d'assurer l'amplification, le filtrage ou le traitement de signaux analogiques avec une consommation de courant au repos extrêmement réduite, tout en offrant une impédance d'entrée très élevée grâce à ses transistors JFET d'entrée.
Fabricant : Texas Instruments (TI).
Fonction : Amplificateur opérationnel simple haute impédance / très basse consommation.
Boîtier : PDIP8 / DIP-8 (Plastique 8 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TL : Gamme de circuits intégrés analogiques linéaires de Texas Instruments.
061 : Modèle ampli-op simple (mono-canal) basse consommation (famille TL06x).
I : Plage de température industrielle (-40°C à +85°C).
P : Boîtier Plastic DIP (PDIP8).
Performances clés :
Consommation Ultra-Faible : Courant de repos d'environ 200 µA seulement par ampli-op (contre ~1,4 mA pour la série TL081).
Impédance d'Entrée Extrêmement Élevée : Entrée JFET offrant une résistance d'entrée de 10^12 ohms (1 Teraohm) et un courant de biais dérisoire de 30 pA typique.
Compensation Fréquentielle Interne : Stabilité garantie en gain unité sans composants externes de compensation.
Protection Intégrée : Sortie protégée en permanence contre les courts-circuits.
Réglage d'Offset (Offset Null) : Broches dédiées pour ajuster précisément la tension de décalage à zéro à l'aide d'un potentiomètre externe.
Diagnostic Express (Absence de signal, dérive de tension, sortie collée au rail) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Tensions d'Alimentation (Broches 4 & 7) : Vérifie la présence des rails de tension (ex: +12V sur broche 7 et -12V sur broche 4).
Tension de Repos / Offset : Sans signal en entrée, la sortie (broche 6) doit être proche de 0V DC (ou du point de masse virtuelle). Si la tension dérive, raccorde un potentiomètre de 10 kΩ entre les broches 1 et 5 avec le curseur relié à VCC- (broche 4) pour ajuster l'offset.
Équivalences et Substituts Directs (Pinout Single Op-Amp DIP-8) :
Substituts JFET directes (versions standard / faible bruit - attention, consommation supérieure) : TL071, TL081, LF351, LF356.
Substituts bipolaires classiques : UA741 (plus lent et consommation supérieure), NE5534 (audio haute fidélité, attention à la compensation).
Recommandations de Montage :
Découplage d'Alimentation : Toujours placer un condensateur céramique de 100 nF au plus près des broches d'alimentation (Broche 7 et Broche 4) par rapport à la masse.
Support DIP8 : Utilise un support DIP-8 classique à contacts tulipe pour insérer ou remplacer la puce facilement sur tes cartes de test ou modules.
