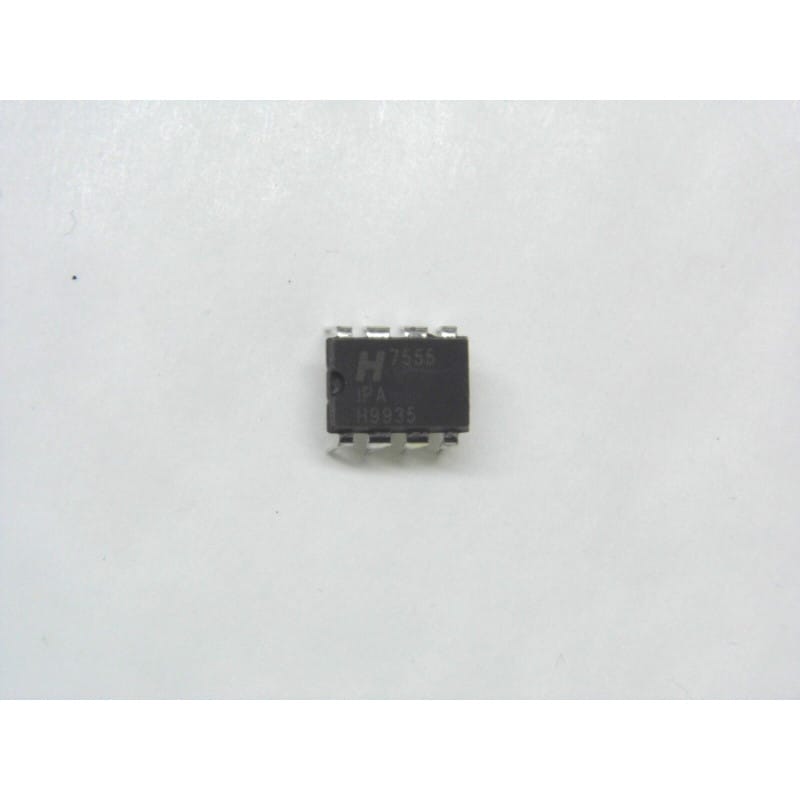

Le ICM7555IPA (fabriqué par Intersil, désormais Renesas) est un circuit intégré monolithique temporisateur CMOS de précision ultra-basse consommation (CMOS General Purpose Timer IC).
Logé dans un boîtier DIP plastique à 8 broches (PDIP8 / DIP-8) au pas standard de 2,54 mm (le suffixe I désignant la gamme de température industrielle -40°C à +85°C, et le P le boîtier Plastic DIP, A indiquant la révision de précision), ce composant est la version CMOS haute performance du célèbre timer bipolaire standard NE555 / LM555.
Son rôle est d'assurer la génération de temporisations ultra-précises (mode monostable) ou de signaux d'horloge / fréquences rectangulaires (mode astable) allant de quelques microsecondes à plusieurs heures, avec une consommation de courant minime.
Fabricant : Intersil (Renesas).
Fonction : Timer / Temporisateur universel CMOS basse consommation.
Boîtier : PDIP8 / DIP-8 (Plastique 8 broches traversantes, pas de 2,54 mm).
Signification de la référence :
ICM : Gamme de circuits intégrés CMOS d'Intersil (Intersil CMOS Monolithic).
7555 : Équivalent CMOS du timer standard 555.
I : Plage de température industrielle (-40°C à +85°C).
P : Boîtier Plastic DIP (PDIP8).
A : Version haute précision / faible courant de fuite.
Performances clés :
Consommation Ultra-Faible : Courant de repos d'environ 60 µA à 80 µA typique sous 5V (contre 3 mA à 10 mA pour un NE555 classique), parfait pour les appareils sur pile/batterie.
Plage de Tension d'Alimentation Élargie : Fonctionne de 2V jusqu'à 18V CC (contrairement au NE555 qui requiert au minimum 4,5V).
Impédance d'Entrée Extrêmement Élevée : Entrées Trigger et Threshold en technologie CMOS (courant de fuite typique de 20 pA), permettant d'utiliser de très fortes résistances de temporisation (jusqu'à plusieurs dizaines de MΩ) et de très petits condensateurs.
Pas de Pics de Courant à la Commutation (No Spike) : L'étage de sortie CMOS ne génère pas les transitoires violents de courant sur les rails d'alimentation caractéristiques des 555 bipolaires (ce qui évite de polluer l'alimentation des circuits logiques voisins).
Fréquence Maximale Élevée : Fonctionne en astable jusqu'à plus de 500 kHz.
Pinout / Architecture Générale (DIP-8 Standard Timer 555 Pin-à-Pin) :
Broche 1 (GND) : Masse.
Broche 2 (TRIGGER) : Déclenchement (seuil inférieur < 1/3 VCC).
Broche 3 (OUTPUT) : Sortie logique du timer.
Broche 4 (RESET) : Remise à zéro forcée (active au niveau bas < 0,4V).
Broche 5 (CONTROL VOLTAGE) : Tension de contrôle / ajustement des seuils (peut être laissée découplée par un condensateur de 10 nF).
Broche 6 (THRESHOLD) : Seuil haut de fin de temporisation (> 2/3 VCC).
Broche 7 (DISCHARGE) : Décharge du condensateur de temporisation (collecteur/drain ouvert).
Broche 8 (VCC) : Alimentation positive (+2V à +18V).
Diagnostic Express (Pas d'oscillation, temporisation incorrecte, sortie bloquée) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Tension VCC (Broche 8) : Vérifie la présence de la tension d'alimentation. L'ICM7555 fonctionne dès 2V (très pratique sur rail 3,3V).
Signal sur Trigger/Threshold (Broches 2 & 6) : En mode astable, vérifie l'onde triangulaire de charge/décharge du condensateur entre 1/3 VCC et 2/3 VCC.
RESET (Broche 4) : Assure-toi que la broche 4 est bien reliée à VCC pour un fonctionnement normal. Si elle est à la masse, la sortie reste bloquée au niveau bas.
Équivalences et Substituts Directs (DIP-8 CMOS 555) :
Substituts CMOS directes (compatibles 100% pin-à-pin) : LMC555 (Texas Instruments/National), TLC555 (TI), TS555 (STMicroelectronics), NE555 / SA555 (version bipolaire classique — attention, requiert au moins 4,5V et consomme plus).
Recommandations de Montage :
Broche Control Voltage (Broche 5) : Contrairement aux 555 bipolaires, l'ICM7555 n'a généralement pas besoin du condensateur de 10 nF sur la broche 5 pour filtrer le bruit, mais sa présence reste une bonne pratique d'atelier.
Découplage d'Alimentation : Placer un condensateur céramique de 100 nF au plus près des broches 8 (VCC) et 1 (GND).
Support DIP8 : S'insère dans un support DIP-8 classique au pas de 2,54 mm.
