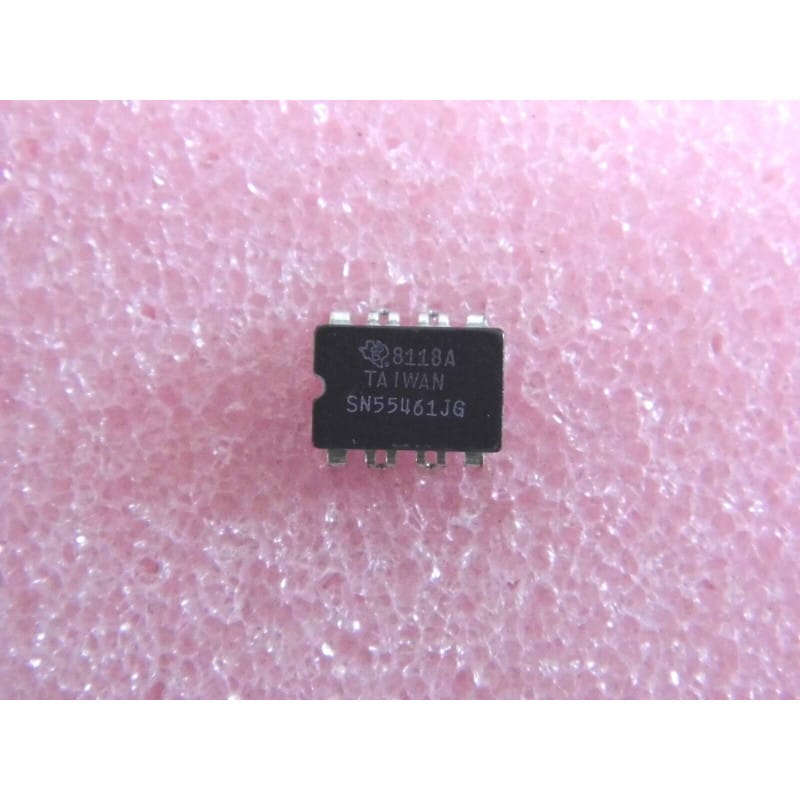

Le SN55461JG (fabriqué par Texas Instruments) est un circuit intégré Bipolaire comprenant deux pilotes de périphérique / de ligne indépendants à haute vitesse (Dual Peripheral / Line Driver IC).
Logé dans un boîtier Cerdip / Céramique hermétique à 8 broches (CDIP-8 / DIP-8 Céramique - suffixe JG chez TI) au pas de 2,54 mm, ce composant de gamme militaire (-55°C à +125°C) est conçu pour s'interfacer entre de la logique faible puissance (TTL/DTL) et des charges à fort courant ou haute tension (relais, lampes, lignes de transmission, bobines, transformateurs de puissance).
Son rôle est d'amplifier le courant et la tension des signaux logiques d'entrée pour piloter directement des charges inductives ou résistives exigeantes sans dégrader la vitesse de commutation.
Fabricant d'origine : Texas Instruments.
Fonction : Double pilote de périphérique / d'interface (Dual Peripheral Driver).
Boîtier : CDIP-8 / DIP-8 Céramique (Boîtier céramique hermétique à 8 broches traversantes).
Signification de la référence :
SN55 : Gamme d'interfaces Bipolaires TI, température militaire (-55°C à +125°C).
461 : Référence de la fonction double driver haute vitesse (série 55451 / 55461 / 75451 / 75461).
JG : Boîtier Céramique DIP compact (CDIP-8).
Performances clés :
Haute Capacité de Commutation : Capable de commuter des tensions allant jusqu'à 30V CC sur ses transistors de sortie.
Courant de Sortie Élevé : Délivre ou absorbe un courant de pointe allant jusqu'à 300 mA par canal.
Commutation Ultra-Rapide : Temps de transition très courts (temps de propagation typique de 18 ns à 25 ns).
Entrées Compatibles TTL / DTL : Pilotable directement par des portes logiques standards.
Portes AND d'Entrée : Chaque canal intègre une fonction logique ET (AND) à deux entrées avant l'étage de puissance.
Diagnostic Express (Charge non pilotée, échauffement, sortie bloquée) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Tension d'Alimentation (Broche 1) : Vérifie la présence du +5V CC sur la broche 1 par rapport à la masse (broche 4).
Condition d'Activation des Entrées : Comme chaque canal comporte une porte ET en entrée, il faut que les deux entrées A et B du canal soient au niveau HAUT (+5V) pour que l'étage de sortie s'active. Si l'une des deux entrées est au niveau BAS (0V), la sortie reste bloquée.
Contrôle de la Sortie (Broches 5 & 6) : En état actif (entrées A et B à +5V), le transistor de sortie conduit et la tension sur la broche Y doit chuter proche de 0,2V à 0,5V (VCE sat). En état inactif, la tension remonte à la tension de la charge externe via la bobine/résistance.
Équivalences et Substituts Directs (Dual Driver 451 / 461) :
Substitut direct en boîtier Céramique militaire : SN55461JG, SN55451JG (variante aux caractéristiques très proches), 5962-8768101PA (référence MIL).
Équivalents gamme industrielle (-25°C à +85°C) : SN65461JG / SN65461P.
Équivalents gamme commerciale (0°C à +70°C) en boîtier plastique DIP-8 : SN75461P, SN75451BP, DS75451N (National Semi).
Recommandations de Montage & Protection Inductive :
Diode de Roue Libre Obligatoire (Charges Inductives) : Si tu utilises le SN55461JG pour piloter des relais, des solénoïdes ou des moteurs, ajoute impérativement une diode de roue libre (type 1N4148 ou 1N4007) en parallèle sur la charge (cathodes au positif de la charge, anode sur la sortie Y du CI). Les surtensions d'extinction inductive détruisent instantanément les transistors de sortie.
Manipulation Boîtier Céramique : Les broches en alliage des boîtiers Cerdip étant fragiles, utilise un extracteur approprié pour retirer la puce de son support DIP-8.
Découplage d'Alimentation : Place un condensateur céramique de 100 nF au plus près de la broche 1 (VCC) et de la broche 4 (GND).
