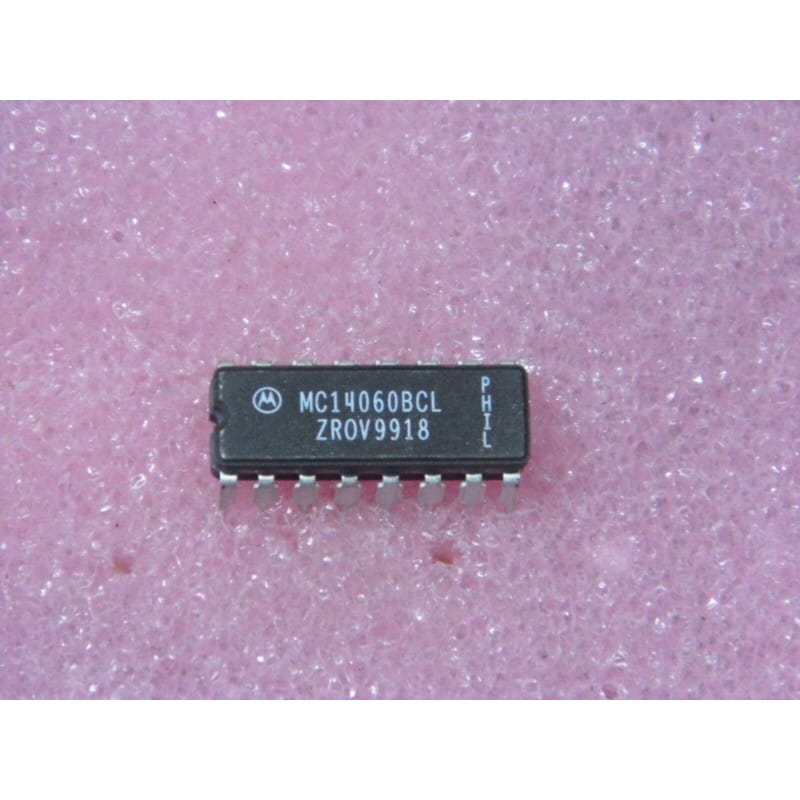

Le MC14060BCL (fabriqué par Motorola, devenu ON Semiconductor) est un circuit intégré logique CMOS de la série 4000 comprenant un compteur/diviseur binaire 14 étages avec oscillateur intégré (14-Stage Binary Counter / Divider and Oscillator IC).
Logé dans un boîtier Cerdip / Céramique hermétique à 16 broches (CDIP-16 / DIP-16 Céramique - suffixe L chez Motorola) au pas standard de 2,54 mm, ce composant de haute fiabilité est utilisé pour les temporisations de longue durée, la division de fréquence, les horloges de précision et les générateurs d'impulsions.
Son rôle est de diviser la fréquence d'un signal produit par son oscillateur interne (ou injecté depuis une source externe) pour fournir des impulsions cadencées sur des sorties représentant différentes puissances de 2 (de 2^4 à 2^14).
Fabricant d'origine : Motorola Semiconductor / ON Semiconductor.
Fonction : Compteur/diviseur binaire 14 étages avec étage oscillateur (RC ou Quartz).
Boîtier : CDIP-16 / DIP-16 Céramique (Boîtier céramique hermétique à 16 broches traversantes).
Signification de la référence :
MC14 : Série logique CMOS de Motorola (équivalent famille CD4000).
060 / 4060 : Référence de la fonction compteur binaire 14 étages.
B : Série B (Buffered - sorties tamponnées, haute immunité au bruit).
C : Plage de température militaire / industrielle étendue (-55°C à +125°C).
L : Boîtier Céramique DIP (CDIP-16).
Performances clés :
Oscillateur Intégré Polyvalent : Permet de créer une horloge de précision en lui raccordant simplement un cristal quartz ou un réseau R-C (Résistance-Condensateur) externe.
Division Multi-Étages : Comporte 14 étages de bascules en cascade. 10 sorties de division directes sont accessibles : Q4 à Q10 et Q12 à Q14 (correspondant à des divisions par 2^4 = 16 jusqu'à 2^14 = 16 384). Remarque : Les sorties Q1, Q2, Q3 et Q11 ne sont pas sorties sur les broches.
Remise à Zéro Asynchrone (Reset) : Une entrée Master Reset permet de réinitialiser instantanément toutes les sorties du compteur à 0 (niveau bas) indépendamment de l'horloge.
Large Plage de Tension : Fonctionne de 3V à 18V CC (valeurs typiques d'utilisation à 5V, 10V ou 15V).
Pinout / Architecture Intérieure (DIP-16 Standard 4060) :
Broche 1 (Q12) : Sortie divisée par 2^12 = 4096.
Broches 2, 3 (Q13, Q14) : Sorties divisées par 2^13 = 8192 et 2^14 = 16 384.
Broches 4, 5, 6, 7 (Q6, Q5, Q7, Q4) : Sorties de comptage binaire.
Broche 8 (VSS / GND) : Masse / 0V.
Broche 9 (CEXT / RTC) : Connexion du réseau de temporisation RC ou du quartz.
Broche 10 (REXT / CTC) : Connexion de la résistance d'oscillateur.
Broche 11 (RS / Clock In) : Entrée de l'oscillateur / entrée d'horloge externe.
Broche 12 (RESET) : Entrée de remise à zéro générale (active au niveau HAUT).
Broches 13, 14, 15 (Q9, Q8, Q10) : Sorties de comptage binaire.
Broche 16 (VDD) : Alimentation positive (+3V à +18V).
Diagnostic Express (Pas d'oscillation, sorties bloquées à 0V ou VDD) :
Mesures sous tension (au multimètre CC ou à l'oscilloscope) :
Broche RESET (Broche 12) : Doit être impérativement maintenue à la MASSE (0V) pour permettre le comptage. Si la broche 12 est reliée au +VDD, le compteur reste bloqué à zéro et l'oscillateur est inhibé.
Contrôle de l'Oscillateur (Broches 9, 10, 11) : À l'oscilloscope (avec une sonde 10x pour éviter de charger le circuit), vérifie la présence du signal carré ou sinusoïdal sur les broches d'oscillateur. Si l'oscillateur ne démarre pas, contrôle les valeurs du quartz / réseau RC.
Signaux de Sortie : Vérifie que la fréquence mesurée est divisée par deux à chaque étage successif (ex: la fréquence sur Q5 doit être deux fois plus faible que sur Q4).
Équivalences et Substituts Directs (CMOS 4060) :
Substitut direct en boîtier Céramique : CD4060BF3A (TI / RCA), HEF4060BD (Philips).
Substituts plastiques classiques (DIP-16) : MC14060BCP, CD4060BE, HEF4060BP.
Équivalent High-Speed CMOS (5V stricts) : 74HC4060 / 74HCT4060.
Recommandations de Montage :
Manipulation Boîtier Céramique : Les broches en alliage des boîtiers Cerdip sont cassantes. Utilise un extracteur de circuit intégré pour retirer la puce de son support DIP-16.
Stabilité de l'Oscillateur : En mode oscillateur à quartz, utilise des condensateurs de découplage de haute qualité (type NPO / C0G de 15 pF à 33 pF) pour éviter la dérive en fréquence.
Découplage d'Alimentation : Placer un condensateur céramique de 100 nF au plus près des broches 16 (VDD) et 8 (VSS).
