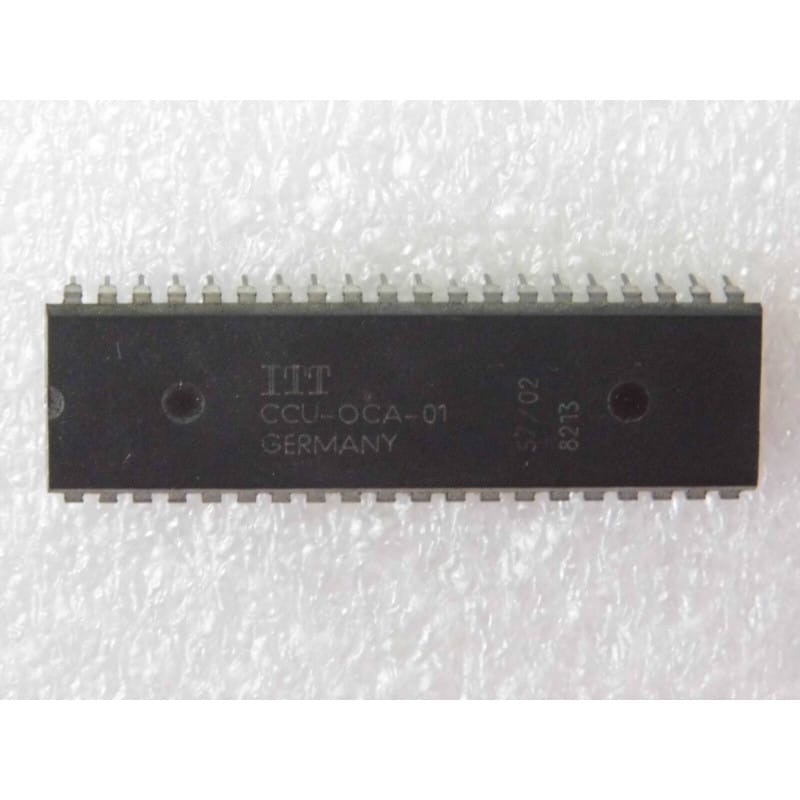

Le CCU-OCA-01 (fabriqué par ITT Semiconductors / Intermetall) est un microcontrôleur / unité centrale de contrôle masque propriétaire (Central Control Unit IC) dédié à la gestion globale des téléviseurs de première et deuxième génération de la plateforme numérique DTV.
Logé dans un boîtier DIP plastique à 40 broches (PDIP-40 / DIP-40) au pas standard de 2,54 mm, ce composant est une version de masque historique de la série CCU pour l'architecture DIGITAB / DTV d'ITT (très représentée sur les châssis ITT, Nokia, Graetz, Oceanik, Salora et Grundig des années 80). Le code OCA-01 (ou OCA 01) désigne la version initiale du programme interne gravé en usine dans sa mémoire ROM.
Son rôle est d'assurer l'interface de commande du téléviseur (réception du signal infrarouge de la télécommande, gestion du clavier local), la génération des graphismes incrustés à l'écran (OSD / menus de réglage), le pilotage de la mémoire EEPROM externe et la transmission des ordres de configuration aux processeurs vidéo (VCU) et audio (APU) via le bus de données d'Atelier / Intermetall Bus.
Fabricant d'origine : ITT Semiconductors / Intermetall.
Fonction : Microcontrôleur central de gestion de châssis TV (Central Control Unit).
Boîtier : PDIP-40 / DIP-40 (Plastique 40 broches traversantes).
Signification de la référence :
CCU : Central Control Unit (Unité Centrale de Contrôle).
OCA-01 / OCA 01 : Code de masque ROM interne (firmware d'origine définissant la carte TV, la table de télécommande et la charte graphique de l'OSD).
Performances clés :
Microcontrôleur Dédié TV : Intègre le décodeur de signaux pour télécommandes infrarouges (norme ITT / RC-5).
Générateur OSD (On-Screen Display) Intégré : Génère l'affichage incrusté à l'écran (RGB + Fast Blanking) pour les numéros de chaînes, barregraphes (volume, lumière, contraste) et menus de configuration.
Master Bus d'Atelier : Pilote la communication bidirectionnelle avec les circuits périphériques du châssis.
Interface Mémoire EEPROM : Lecture et écriture des paramètres utilisateur et géométrie sur la mémoire NVM externe (type MDA2062 ou série 24Cxx).
Diagnostic Express (TV bloqué en veille, pas d'OSD, télécommande inopérante) :
Symptômes Courants sur Châssis ITT / Nokia DIGITAB :
Téléviseur Inerte ou Bloqué en Veille (Standby) : Le récepteur ne réagit ni au clavier local ni à la zappette. Vérifier d'abord le rail +5V VCC, l'impulsion sur la broche RESET et la présence de l'horloge sur le quartz.
Perte Systématique de Mémoire : Impossible d'enregistrer les chaînes. Problème sur la ligne de bus I2C entre le CCU-OCA-01 et l'EEPROM, ou EEPROM défectueuse.
Pas d'Incrustation du Volume / Menus à l'Écran : Défaillance de l'étage OSD interne au CCU ou coupure sur les lignes de sorties RGB/Blanking OSD.
Mesures sous tension (au multimètre CC et oscilloscope) :
Tension VCC (+5V CC) : Vérifie la présence d'un +5,0V CC stable.
Signal d'Horloge (XTAL) : Contrôle à l'oscilloscope la présence de la sinusoïde d'oscillation aux bornes du quartz.
Ligne RESET : S'assurer que la tension sur la broche RESET monte bien à +5V un court instant après l'allumage.
Impératif de Compatibilité du Masque :
Attention au code de masque : La référence CCU-OCA-01 contient un programme firmware gravé en ROM spécifique au modèle de châssis et de télécommande d'origine. Remplacer ce composant par une variante révisée (ex: CCU 2070-OCA 31 ou CCU-0CE-01) peut entraîner des incompatibilités au niveau du décodage de la télécommande ou de la gestion du tuner.
Le remplacement exige d'utiliser une puce portant exactement la référence CCU-OCA-01.
Recommandations de Montage :
Support DIP-40 : Utilise un support DIP-40 à contacts tulipe en cas de remplacement.
Découplage d'Alimentation : Remplace le condensateur céramique de 100 nF connecté au plus près de la broche VCC pour immuniser le microcontrôleur contre les parasites d'alimentation du châssis.
