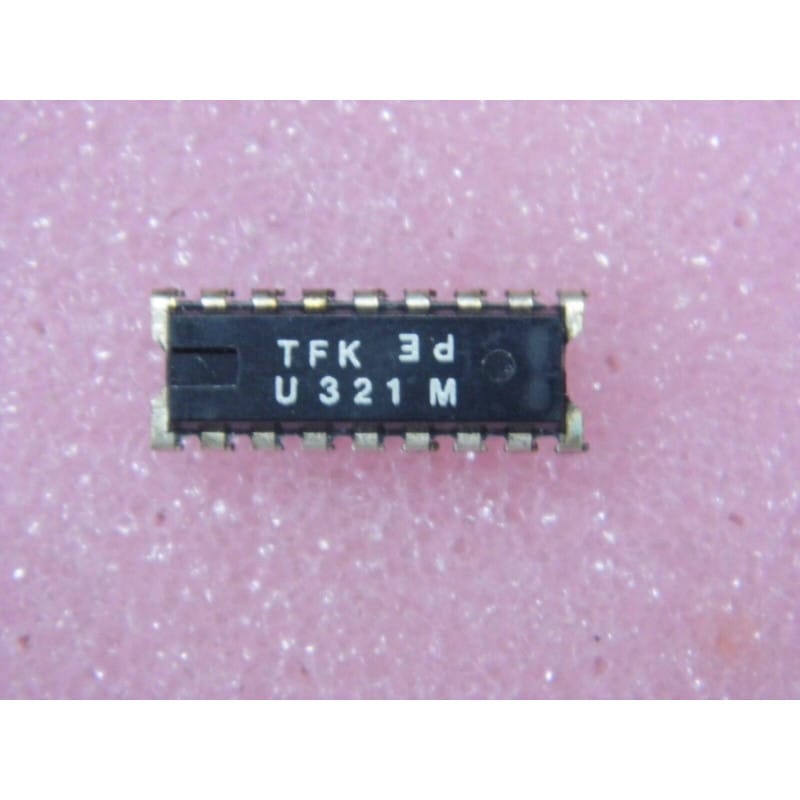

Le U321M (fabriqué à l'origine par AEG-Telefunken) est un circuit intégré monolithique émetteur de télécommande infrarouge et radiofréquence à codage numérique (IR / RF Remote Control Transmitter IC).
Logé dans un boîtier DIP plastique à 18 broches (PDIP-18 / DIP-18) au pas de 2,54 mm, ce composant est un classique des systèmes de commande à distance des années 80 et 90. On le retrouve au cœur des boîtiers de télécommandes pour téléviseurs, magnétoscopes, récepteurs satellite, matériels Hi-Fi et systèmes de verrouillage à distance.
Son rôle est de lire une matrice de touches (clavier), d'encoder le code correspondant selon un protocole série impulsionnel spécifique et de piloter directement la LED émettrice infrarouge (via un transistor de puissance externe) sur une fréquence porteuse modulée.
Fabricant d'origine : AEG-Telefunken (devenu TEMIC / Vishay).
Fonction : Émetteur / Codeur de télécommande infrarouge et RF.
Boîtier : PDIP-18 / DIP-18 (Plastique 18 broches traversantes).
Signification de la référence :
U : Désignation des circuits intégrés logiques / linéaires chez Telefunken.
321 : Référence de la famille d'émetteurs de télécommande.
M : Masquage / version spécifique du jeu de codes.
Performances clés :
Capacité de Matrice Élevée : Capable de gérer une matrice de clavier allant jusqu'à 64 touches (8 lignes x 8 colonnes) ou des combinaisons de touches d'extension.
Faible Consommation en Veille (Quiescent Current) : Technologie à très faible courant de repos (< 1 uA en dehors des appuis), permettant une excellente autonomie sur pile (9V ou 2x1,5V) sans interrupteur d'alimentation dédié.
Générateur de Porteuse Intégré : Génère la fréquence porteuse de modulation (typiquement autour de 30 kHz à 40 kHz) par oscillateur R-C ou résonateur céramique.
Gestion Anti-Rebond (Debounce) : Filtrage interne des contacts mécaniques des touches du clavier pour éviter l'envoi de commandes en double.
Diagnostic Express (Télécommande inopérante, pas d'émission IR) :
Mesures sous tension (au multimètre CC et oscilloscope ou caméra smartphone) :
Contrôle Rapide de la LED IR (Méthode Caméra) : Regarde la LED infrarouge à travers l'appareil photo d'un smartphone tout en appuyant sur une touche : la LED doit clignoter en violet/blanc. Si rien ne s'allume, passe aux mesures de tension.
Tension d'Alimentation (Broches 18 & 1) : Vérifie la tension de la pile sur les broches 18 (VCC) et 1 (GND). Si la tension chute sous 2,2V lors de l'appui sur une touche, la pile est usée ou le condensateur de découplage est en court-circuit.
Signal de Sortie (Broche 2) : À l'oscilloscope ou à la sonde logique, vérifie la présence d'un train d'impulsions sur la broche 2 lors de l'appui sur une touche.
Si la broche 2 émet des impulsions mais que la LED IR reste éteinte : Le transistor de commande (ex: BC337 ou transistor PNP de puissance) ou la LED IR elle-même est coupé(e).
Si la broche 2 reste inerte : Vérifie les contacts de la touche sur le circuit imprimé (pistes carbone usées ou oxydées) et l'oscillateur sur la broche 17.
Équivalences et Substituts Directs (Émetteurs IR 18 broches) :
Substitut direct de même famille : U321M (Telefunken), U321B.
Équivalents très proches dans les télécommandes de la même époque (vérifier le brochage et le protocole de codage) : SAA1250, SAA3004 / SAA3010 (Philips), MC14497P (Motorola).
Recommandations de Montage & Nettoyage :
Nettoyage de la Matrice Carbone : Dans 90 % des cas de dysfonctionnement des télécommandes équipées du U321M, le CI n'est pas en cause : de l'huile silicone ou de la saleté s'est déposée sous le clavier en caoutchouc. Nettoie la grille de contacts du PCB et le dessous des touches avec de l'alcool isopropylique (IPA).
Condensateur de Réservoir d'Alimentation : Place un condensateur chimique de 47 uF à 100 uF au plus près des broches 18 (VCC) et 1 (GND) pour fournir l'appel de courant instantané exigé par la LED IR lors des impulsions d'émission.
