Lot de 10 diodes de redressement de puissance à commutation ultra-rapide, recouvrement doux et avalanche contrôlée (Fast Soft-Recovery Controlled Avalanche Sintered Glass Diode) de référence standard industrielle BYV26C (BYV 26 C / série standard BYV26A à BYV26E) (fabricants de référence : Vishay Telefunken, Philips / NXP, Diotec Semiconductor, Thomson-CSF), conçu pour les techniciens de maintenance en électronique de puissance, concepteurs et réparateurs d'alimentations à découpage (SMPS), convertisseurs résonnants, circuits d'amortissement (snubbers), circuits de balayage horizontal et électroniciens d'atelier.
La diode BYV26C est un semi-conducteur de haute fiabilité encapsulé dans le boîtier axial en verre fritté étanche SOD-57. Spécifiquement développée pour les applications de découpage sévères à haute fréquence, elle supporte une tension inverse de crête répétitive (VRRM / Urrm) de 600 V (tension continue de blocage VR de 600 V), délivre un courant direct moyen nominal (IF(AV) / IO) de 1,0 A (en continu à température ambiante standard), et encaisse un courant de surcharge crête non répétitif (IFSM) de 30 A (onde demi-sinus 10 ms). Sa jonction passivée sous verre fritté lui confère une capacité d'avalanche contrôlée permettant d'absorber des pics d'énergie inductive transitoire (jusqu'à 10 mJ), un temps de recouvrement inverse ultra-court (trr typiquement de 30 ns max) et un comportement de recouvrement progressif (soft-recovery) qui supprime les oscillations parasites à haute fréquence.
Commutation Ultra-Rapide (trr 30 ns max / Soft-Recovery) :
Réduit considérablement les pertes par commutation dynamique à haute fréquence (de 50 kHz à plus de 500 kHz) tout en éliminant les bruits de commutation parasites.
Tension Inverse Calibrée pour Réseau 230 V AC (600 V Crête) :
Marge de sécurité idéale pour le redressement direct, les étages primaires d'alimentations Flyback et les convertisseurs résonnants.
Technologie Avalanche Contrôlée (10 mJ) :
Absorbe les pointes de surtension inductives sans destruction immédiate de la jonction silicium.
Boîtier Verre Fritté Hermétique SOD-57 :
Étanchéité absolue et résistance aux agressions chimiques/thermiques garantissant une constance des paramètres sur plusieurs décennies.
Très Faible Courant Inverse de Fuite (< 5 µA sous 600 V) :
Maintient un haut rendement et élimine le risque d'emballement thermique à haute température de jonction.
Conditionnement Économique en Lot de 10 Pièces :
Idéal pour le prototypage, la fabrication de séries d'atelier ou la réparation récurrente d'étages d'alimentation.

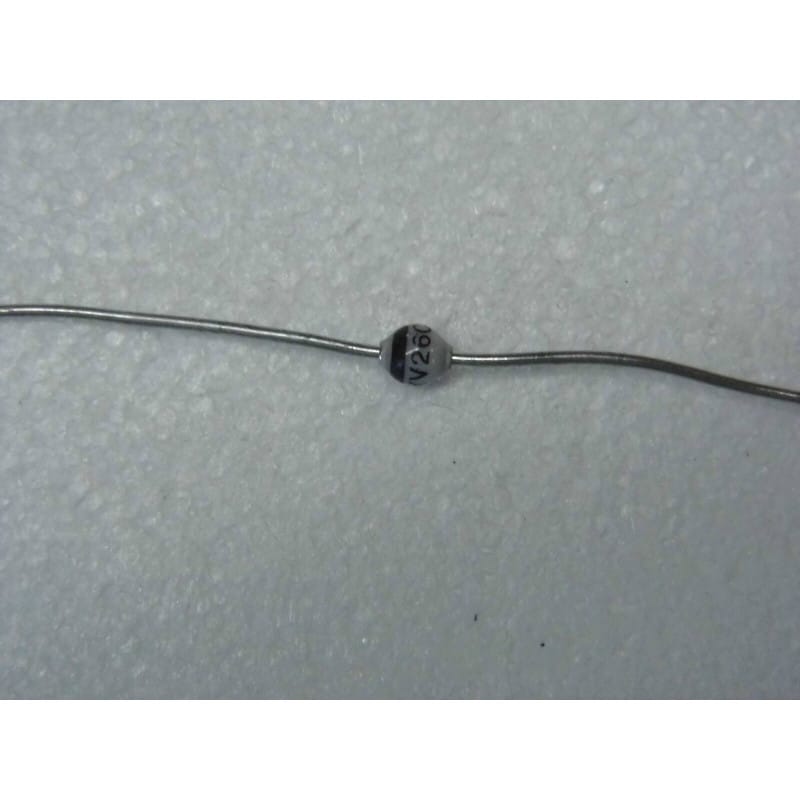

État : Pièces neuves de stock d'origine (NOS / New Old Stock), perles de verre impeccables, broches axiales étamées d'usine propres et prêtes pour l'insertion et le brasage.
Identification de la Polarité & Repérage :
Repérage Visuel : La bague colorée (jaune, blanche ou argentée) sur le corps en verre fritté repère la Cathode (sortie du pôle positif continu en redressement).
Positionnement dans la Série BYV26 :
BYV26A : 200 V / 1 A
BYV26B : 400 V / 1 A
BYV26C : 600 V / 1 A (calibre standard pour bus 325 V DC)
BYV26D : 800 V / 1 A
BYV26E : 1000 V / 1 A
Contrôle Rapide au Multimètre (Mode Test Diode) :
Pointe rouge sur l'Anode et pointe noire sur la Cathode (côté bague) -> conduction mesurée entre 0,50 V et 0,65 V (seuil direct typique sous faible courant).
Inverser les pointes -> affichage circuit ouvert / hors échelle (0L).
Domaines d'Application Clés en Atelier :
Circuits d'Amortissement (RCD Snubber / Clamp) : Placée en parallèle sur le primaire des transformateurs d'alimentations Flyback pour absorber les pics inductifs de coupure et protéger le MOSFET de découpage sous bus 325 V DC.
Redressement Secondaire Haute Vitesse : Étages de sortie d'alimentations à découpage fournissant des tensions intermédiaires de 24 V, 48 V ou 110 V DC.
Diode de Roue Libre (Freewheeling) Rapide : Protection contre les surtensions sur les commandes inductives à découpage (électrovannes, relais haute tension, hacheurs).
Circuits de Balayage Ligne & Déviation Horizontale TV / Moniteurs CRT.
Consignes de Montage & Brasage :
Pour le cambrage des broches axiales, maintenir la patte avec une pince plate à au moins 2 mm du corps en verre afin de ne pas contraindre le scellement hermétique du boîtier SOD-57.
Conserver au moins 5 à 8 mm de longueur de patte sur le PCB pour faciliter l'évacuation des calories par conduction thermique à travers les broches.
Composants Électroniques & Semi-conducteurs / Référence Standard : BYV26C (Variantes d'écriture : BYV 26 C / BYV26-C / Famille BYV26A à BYV26E / Équivalents : BYV26D, BYV26E, UF4005, UF4007, SF16) / Fabricants de Référence : Vishay Telefunken / Philips / Diotec / Type de Composant : Diode de redressement ultra-rapide à avalanche contrôlée et recouvrement doux (Fast Soft-Recovery Controlled Avalanche Rectifier Diode) / Tension Inverse Répétitive Max (VRRM / Urrm) : 600 V / Tension Continue de Blocage Max (VR) : 600 V / Courant Direct Moyen Nominal (IF(AV) / IO) : 1,0 A / Courant de Surcharge Crête Non Répétitif (IFSM) : 30 A (onde demi-sinus 10 ms) / Temps de Recouvrement Inverse (trr) : 30 ns max / Chute de Tension Directe Max (VF) : 1,25 V sous 1,0 A / Énergie d'Avalanche Admissible : 10 mJ / Boîtier Mécanique : Axial verre fritté scellé hermétique SOD-57 / Conditionnement : Lot de 10 pièces / Température de Fonctionnement : -55°C à +175°C / État : Neuf de stock d'origine (NOS / New Old Stock), broches étamées propres et sans oxydation, jamais soudé. Composant haute performance indispensable pour circuits d'amortissement snubber, alimentations à découpage SMPS secteur 230V, convertisseurs haute fréquence et maintenance d'équipements électroniques de puissance.
