Lot de 100 diodes Zener de régulation et de référence de tension au silicium (Silicon Zener Voltage Regulator Diode) de référence standard européenne Pro-Electron BZX55C6V2 (BZX55-C6V2 / BZX55C 6,2V / série standard BZX55C / équivalent JEDEC 1N753A, 1N5234B, BZX79C6V2) (fabricants de référence : Vishay Semiconductors, Philips / NXP, Telefunken, STMicroelectronics, Diotec Semiconductor, Taiwan Semiconductor), conçu pour les concepteurs de circuits analogiques, réparateurs d'alimentations stabilisées, spécialistes de la maintenance audio/industrielle, ateliers de prototypage et travaux pratiques d'électronique.

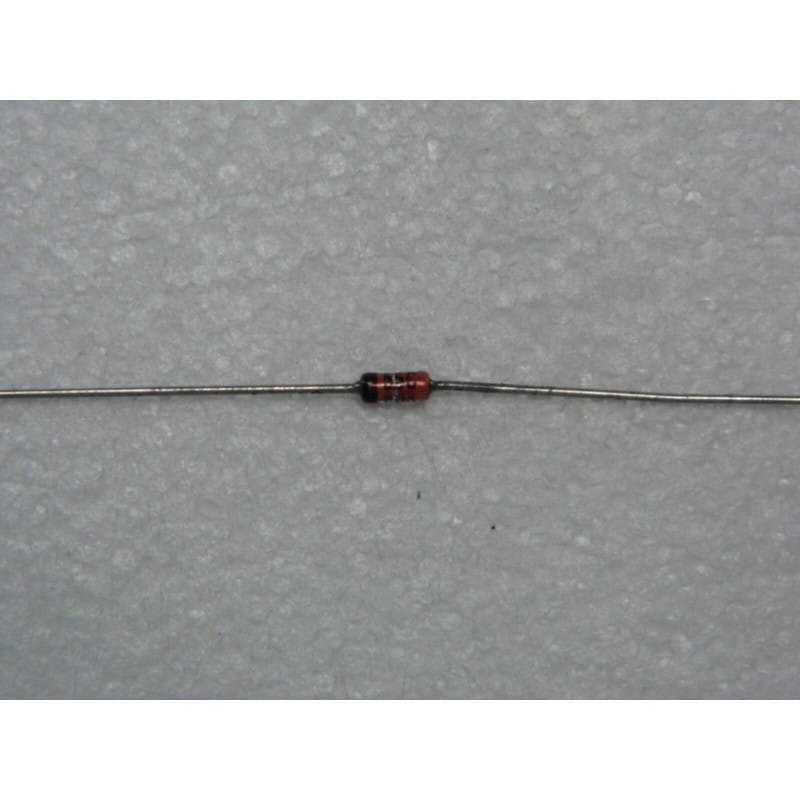

La diode BZX55C6V2 est un composant silicium planaire passivé de haute précision encapsulé dans le traditionnel boîtier axial en verre scellé hermétique DO-35 (SOD-27 / DO-204AH). Modèle stratégique de la série BZX55, le calibre 6,2 V se situe précisément dans la zone de transition idéale entre l'effet Zener pur (par effet tunnel, à coefficient de température négatif) et l'effet avalanche (à coefficient de température positif), lui conférant un coefficient de température quasi-nul et une très grande stabilité thermique des seuils de régulation. Elle offre une tension Zener nominale (VZ / Uz) de 6,2 V DC (classe C à tolérance standard de +/-5%, garantissant une plage de régulation d'usine resserrée de 5,80 V à 6,60 V) sous un courant de test normalisé (IZT) de 5,0 mA. Elle dissipe une puissance continue maximale (Ptot / PD) de 500 mW (0,5 W) à température ambiante TA = 25°C, encaisse un courant Zener permanent maximal (IZM) de 60 mA à 70 mA, et présente une impédance dynamique (ZZT) particulièrement basse (typiquement inférieure à 10 Ohms sous 5 mA).
Tension Zener à Haute Stabilité Thermique (6,2 V DC / Tolérance +/-5%) :
Proche du point de dérive thermique nulle du silicium (~5,6 V - 6,2 V), assurant une référence de tension remarquablement stable face aux variations de température ambiante.
Très Faible Impédance Dynamique (ZZT < 10 Ohms sous 5 mA) :
Offre un coude de régulation très rigide et une réjection optimale des ondulations d'alimentation dès les faibles courants de polarisation.
Dissipation Continue Standard 500 mW (0,5 W) :
Format passe-partout adapté aux circuits de régulation locale, comparateurs de seuil, références d'AOP et verrouillage logique.
Boîtier Verre Scellé Hermétique DO-35 :
Protection intégrale contre l'humidité, la poussière et l'oxydation, garantissant une pérennité des paramètres électriques sur plusieurs décennies.
Conditionnement Économique en Lot de 100 Pièces :
Réserve d'atelier idéale pour le prototypage, la maintenance récurrente, la fabrication de petites séries ou le câblage de bancs de test.
État : Pièces neuves de stock d'origine (NOS / New Old Stock), perles de verre impeccables, broches axiales étamées d'origine propres et prêtes pour le brasage.
Identification de la Polarité & Câblage :
Repérage Visuel : La bague colorée (noire ou bleue) sur le corps en verre repère la Cathode.
Raccordement Électrique :
La Cathode (côté bague) se raccorde au potentiel le plus positif (+).
L'Anode (côté opposé) se raccorde au potentiel le plus négatif / masse (-).
Calcul de la Résistance Série Ballast (R) :
Formule standard : R = (Valimentation - 6,2V) / (Icharge + Iz).
Fixer Iz entre 5 mA et 15 mA pour bénéficier de la résistance dynamique la plus basse (moins de 10 Ohms) et garantir une régulation rigide face aux variations d'alimentation.
Contrôle Rapide au Multimètre (Mode Test Diode) :
Sens direct (Pointe rouge sur l'Anode, pointe noire sur la Cathode côté bague) : Conduction directe normale d'une diode silicium mesurée entre 0,60 V et 0,72 V.
Sens inverse : Affichage circuit ouvert / hors échelle (0L) sur un multimètre standard de test 2-3 V.
Domaines d'Application Clés en Atelier :
Références de Tension de Précision : Alimentation stabilisée de convertisseurs analogique-numérique (ADC), ponts de Wheatstone et comparateurs de mesure nécessitant une dérive thermique minimale.
Régulation Locale pour Circuits Logiques & Microcontrôleurs : Sécurisation de rails d'alimentation 5 V / 6 V ou création de seuils de référence d'AOP.
Écrêtage & Protection d'Entrées Analogiques : Protection des entrées 5 V tolérantes contre les pics de surtension sans amortissement excessif sous 5 V.
Polarisation & Générateurs de Courant Constant : Fourniture d'une tension fixe de 6,2 V sur la base d'un transistor de régulation pour piloter des paires différentielles en audio.
Consignes de Montage & Brasage :
Pour le cambrage des broches axiales, maintenir impérativement la patte avec une pince plate à au moins 2 mm du corps en verre pour ne pas contraindre le scellement hermétique verre-métal du boîtier DO-35.
Réaliser la soudure rapidement avec un fer à souder régulé (temps de contact inférieur à 2 à 3 secondes).
Composants Électroniques & Semi-conducteurs / Référence Standard : BZX55C6V2 (Standard Pro-Electron / Variantes d'écriture : BZX55C 6V2 / BZX55-C6V2 / BZX55 C 6,2V / Équivalents : BZX79C6V2, 1N753A, 1N5234B, ZPD6.2) / Fabricants de Référence : Vishay / Philips / Telefunken / STMicroelectronics / Type de Composant : Diode Zener de régulation et de référence au silicium 500 mW (Silicon Zener Voltage Regulator Diode) / Tension Zener Nominale (VZ / Uz) : 6,2 V DC (plage garantie 5,80 V à 6,60 V sous IZT = 5,0 mA) / Tolérance sur Tension Zener : +/-5% (Classe C) / Courant de Test Nominal (IZT) : 5,0 mA / Puissance Continue Max Dissipable (Ptot / PD) : 500 mW (0,5 W à TA = 25°C) / Impédance Dynamique Zener (ZZT) : < 10 Ohms sous 5,0 mA / Boîtier Mécanique : Axial verre scellé hermétique DO-35 (SOD-27 / DO-204AH) / Conditionnement : Lot de 100 pièces / Température de Fonctionnement : -65°C à +200°C / État : Neuf de stock d'origine (NOS / New Old Stock), broches axiales étamées d'origine sans oxydation, jamais soudé. Composant standard haute précision à dérive thermique quasi-nulle indispensable pour références de tension analogiques, régulation 6.2V, polarisation d'amplificateurs et maintenance électronique générale.
