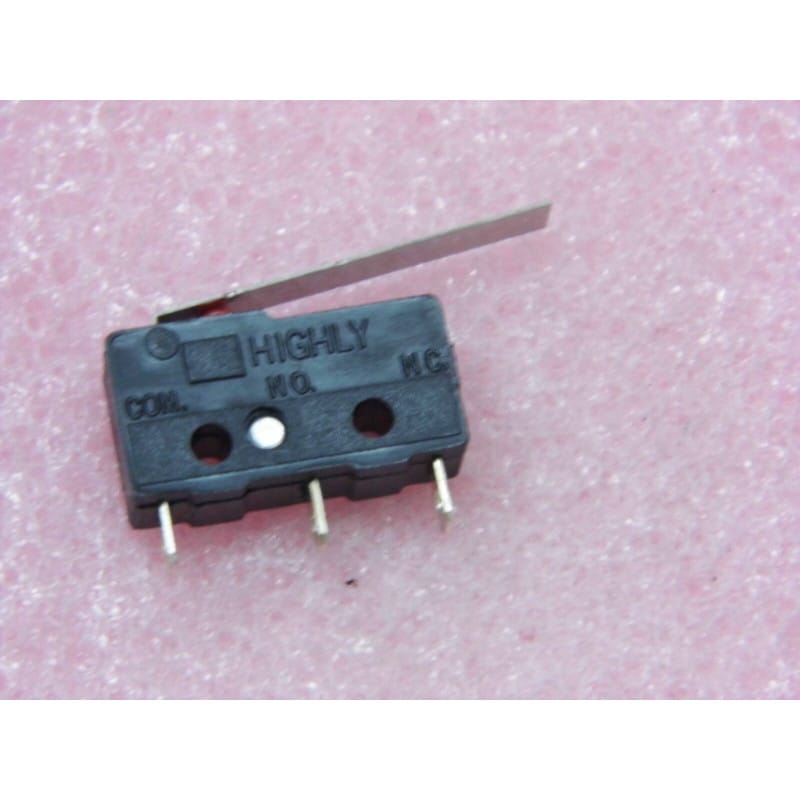

Le lot de 4 micro-rupteurs subminiatures (interrupteurs fin de course / snap-action switches) de référence IF5052 (pouvoir de coupure de 5A sous 125Vac, équipé d'une languette / levier de commande) est un composant électromécanique de précision de haute fiabilité, conçu pour la détection de position, les sécurités d'ouverture et les automatismes dans les équipements électroniques, électroménagers et industriels.
Type de Composant : Micro-rupteur subminiature à action brusque (Subminiature Snap-Action Switch / Microswitch).
Référence : IF5052.
Calibre Électrique : 5 A sous 125 Vac (Adapté aux circuits de commande et de puissance modérée).
Actionneur : Languette / levier métallique (permettant d'amplifier la course d'actionnement et de réduire la force de déclenchement requise).
Conditionnement : Lot de 4 pièces.
Signification de la conception :
Mécanisme à Action Brusque (Snap-Action) : Garantit une commutation instantanée et franche des contacts indépendamment de la vitesse d'actionnement de la languette, limitant l'arc électrique et prolongeant la durée de vie du composant.
Repérage et Connexion :
Repérez les trois bornes traditionnelles : Commun (COM), Contact Repos (NC - Normalement Fermé) et Contact Travail (NO - Normalement Ouvert) avant d'effectuer les raccordements par soudure ou connecteurs adaptés.
Environnement : Systèmes de verrouillage, automatismes de fin de course, appareils électroménagers, boîtiers de commande et mécanismes de sécurité industriels.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de clic audible lors de l'appui, défaut de commutation électrique sur la voie NO ou NC, ou résistance de contact élevée due à l'usure des lames internes.
Mesures : Valider à l'ohmmètre la bascule franche de la continuité entre le commun et les bornes NC/NO lors de la pression sur la languette.
Recommandations de Montage & Restauration :
Précautions d'Installation : Veillez à régler la butée d'actionnement mécanique de manière à ne pas tordre excessivement la languette ou dépasser la course maximale admissible du micro-rupteur, ce qui risquerait d'endommager irrémédiablement le ressort interne.
