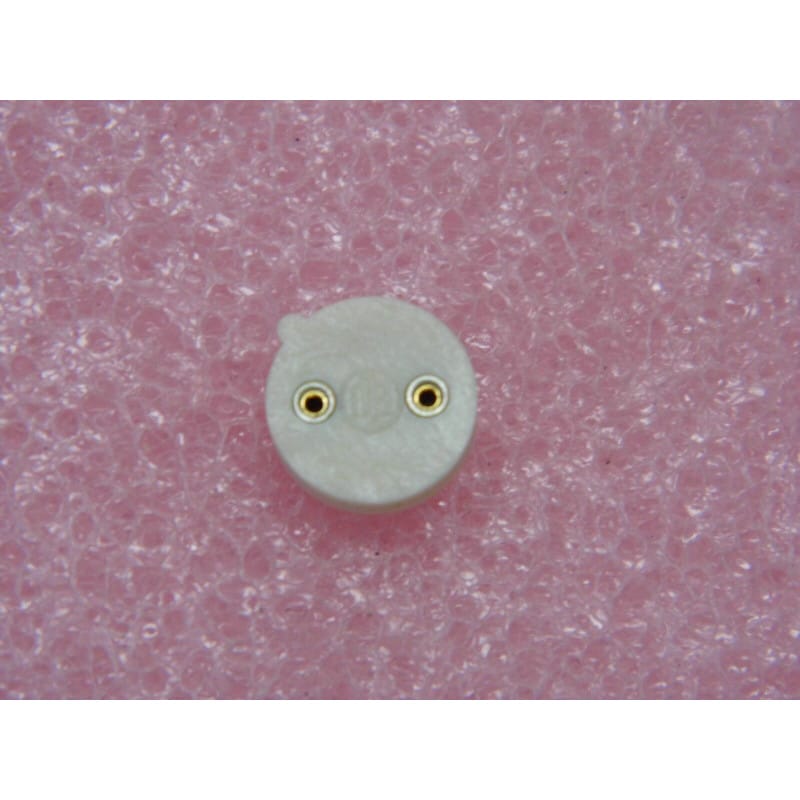

Ce lot comprend 10 supports / embases porte-fusible d'origine constructeur ELU (Wickmann / Littelfuse), référence SH166, de couleur blanche, spécialement conçus pour le montage enfichable sur circuit imprimé (PCB).
Conçues pour éviter d'avoir à souder directement les microfusibles sur la carte, ces embases miniatures au format standard disposent de deux broches traversantes à souder au pas normalisé de 5,08 mm (0,2 pouce). Elles intègrent des contacts internes en alliage de cuivre étamé haute conductivité avec une excellente force de rétention mécanique. Elles accueillent indifféremment les microfusibles radiaux subminiatures au format TR5 (boîtier cylindrique rond Ø 8,5 mm) ou TE5 (boîtier rectangulaire), permettant un remplacement instantané du fusible sans fer à souder lors des opérations de maintenance en atelier. Matériel professionnel 100 % neuf en lot de 10 pièces.
Maintenance Rapide sans Soudure : Permet d'extraire et de remplacer un microfusible radial (TR5 / TE5) en quelques secondes sur le terrain ou au banc de test.
Format Ultra-Compact : Encombrement réduit au strict minimum sur le circuit imprimé par rapport à un porte-fusible 5x20 mm classique.
Contacts Élastiques Robustes : Maintien ferme des broches du fusible garantissant une excellente résistance aux vibrations et évitant les faux contacts.
Pas Standardisé 5,08 mm : S'insère directement dans les empreintes PCB standards du marché électronique.
Compatibilité Composants :
Fusibles Ronds TR5 : Wickmann Série 19370 / 19372 / 19374, Littelfuse Série 370 / 372 / 374 / 382, Schurter MST / MSF 250, Conquer MST, Bussmann SR-5.
Fusibles Rectangulaires TE5 : Wickmann Série 395 / 396, Littelfuse Série 392 / 400, Schurter RST / FST.
Applications Recommandées :
Cartes d'Alimentation à Découpage : Platines secteur 230 V pour téléviseurs, moniteurs, chargeurs et modules domotiques.
Éclairage & Ballasts : Alimentations pour dalles LED, projecteurs industriels et gestion d'éclairage DALI.
Automatismes & Platines de Commande : Cartes mères d'automatismes de portail, chaudières, cartes de régulation et relais industriels.
Équivalences Directes :
Wickmann 19565 / 19566 (5800000005), Littelfuse Série 556 (05560005), Schurter FHP / 0031.8201, Bussmann PCS / 508-01.
Accessoires & Supports Fusibles / Fabricant : ELU / Réf : SH166 / Format : Embase pour microfusibles TR5-TE5 / Pas : 5,08 mm / Couleur : Blanc / Tension max : 250 V / Quantité : Lot de 10 pièces / État : 100 % Neuf d'Origine.
