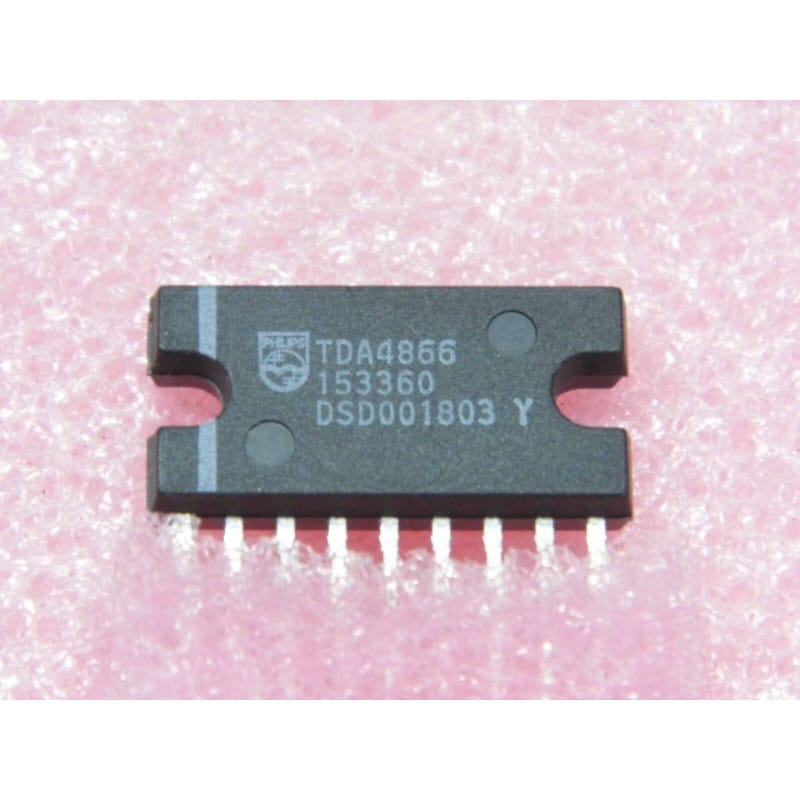

Le TDA4866 (fabriqué à l'origine par Philips Semiconductors / NXP) est un circuit intégré amplificateur de puissance pour la déviation verticale à commande en courant et en pont complet (Full-Bridge Current-Driven Vertical Deflection Booster IC).
Logé dans un boîtier SIP à 9 broches (SIL-9 / Multiwatt-9 ou boîtier plastique en ligne à languette métallique), ce composant est largement utilisé dans les moniteurs CRT haute performance (multisync) et les téléviseurs haut de gamme des années 90 et 2000 pour assurer le balayage vertical.
Son rôle est de piloter les bobines de déflexion verticale en mode pont complet (full-bridge) et en pilotage par courant (current-driven), ce qui permet d'obtenir une linéarité parfaite, une excellente stabilité thermique et une immunité totale aux distorsions géométriques, même à des fréquences de trame élevées.
Fabricant d'origine : Philips Semiconductors / NXP.
Fonction : Booster de déviation verticale en pont complet commandé en courant (Vertical Deflection Booster).
Boîtier : SIL-9 / SIP-9 (Boîtier en ligne à 9 broches avec languette métallique de fixation pour radiateur).
Signification de la référence :
TDA : Préfixe européen des circuits intégrés analogiques et mixtes (Television / Data / Analog).
4866 : Référence de la famille des boosters de déviation verticale à architecture en pont.
Performances clés :
Architecture en Pont Complet (Full-Bridge) : Permet d'alimenter la bobine de déflexion de manière symétrique sans nécessiter de gros condensateur de couplage de sortie (coupling capacitor), réduisant ainsi l'encombrement et améliorant la réponse dynamique.
Commande en Courant (Current-Driven) : Assure un contrôle direct et linéaire du courant traversant les bobines pour une précision d'affichage irréprochable.
Fréquence de Trame Élevée : Conçu pour supporter les modes graphiques des moniteurs informatiques à balayage rapide.
Protections Intégrées : Protection thermique contre les surchauffes, protection contre les courts-circuits et circuit de mise en veille (Standby).
Repérage & Broches Clés (SIL-9 TDA4866) :
Entrées de Signal / Rampe : Reçoivent le signal de commande vertical en provenance du processeur de balayage.
Alimentations de Puissance : Rails d'alimentation continue (positif et négatif ou simple selon la configuration du pont).
Sorties Verticales en Pont (Output 1 & Output 2) : Broches connectées directement aux deux bornes de la bobine de déflexion verticale (sans condensateur de liaison).
Masse / Semelle Thermique : Référence commune reliée à la languette métallique de fixation.
Diagnostic Express (Ligne horizontale unique, moniteur en sécurité) :
Symptômes Courants en Atelier :
Une Seule Ligne Horizontale sur l'Écran : Absence complète de balayage vertical. Le TDA4866 est défaillant, en court-circuit interne, ou son rail d'alimentation est coupé.
Mise en Sécurité Immédiate (Protection) : Le moniteur s'éteint ou bascule en veille dès l'allumage en raison d'un court-circuit détecté sur l'étage de sortie en pont.
Mesures sous tension (au multimètre CC et oscilloscope) :
Contrôle d'Alimentation : Vérifie la présence des tensions d'alimentation continues sur les broches dédiées du boîtier SIL-9.
Contrôle des Sorties : Mesure la tension continue au repos sur les sorties de la bobine (en mode pont, les tensions de repos doivent s'équilibrer par rapport au point milieu).
Équivalences et Substituts Directs :
Substitut direct de même référence : TDA4866 (Philips / NXP).
Alternatives proches de la même gamme (vérifier les spécifications et le brochage) : TDA4865, TDA4860.
Recommandations de Montage :
Dissipation Thermique Impérative : En raison de l'architecture en pont et des courants importants commutés, la languette métallique perforée du boîtier SIL-9 doit impérativement être vissée sur un radiateur en aluminium généreusement dimensionné avec de la pâte thermique. Ne jamais alimenter le circuit sans radiateur.
Vérification des Composants Associés : Contrôle l'état des résistances de faible valeur (résistances de mesure de courant) et des condensateurs de découplage situés autour du circuit avant de procéder au remplacement d'un TDA4866 défectueux.
