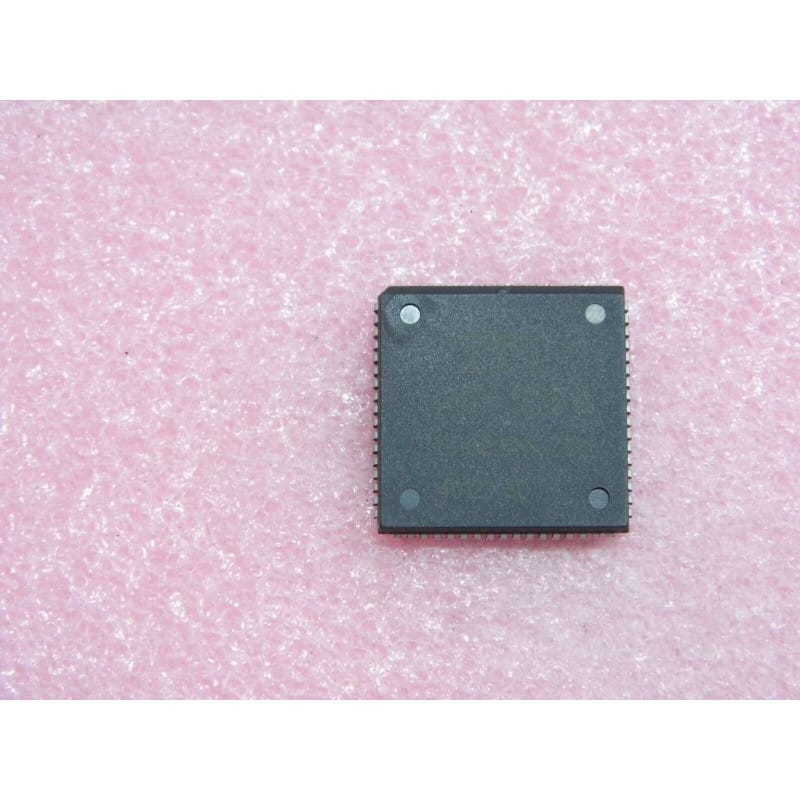

Le PIP2250 (fabriqué à l'origine par ITT Semiconductors) est un circuit intégré spécialisé de traitement du signal ou de contrôle (faisant partie de la célèbre famille des circuits VLSI et de traitement vidéo/numérique d'ITT pour les téléviseurs et équipements audiovisuels haut de gamme des années 80 et 90).
Logé dans un boîtier PLCC (Plastic Leaded Chip Carrier) carré à montage en surface, ce composant était largement utilisé dans les châssis de téléviseurs numériques et les systèmes de décodage de la gamme ITT DIGIT2000 ou équivalents.
Son rôle est d'assurer des fonctions spécifiques de traitement numérique du signal, de gestion de l'affichage ou de contrôle de périphériques au sein d'une architecture modulaire.
Fabricant d'origine : ITT Semiconductors.
Fonction : Circuit intégré spécialisé de traitement ou de contrôle (Signal Processing / Control IC).
Boîtier : PLCC (Boîtier carré à contacts sur les quatre côtés à montage en surface).
Signification de la référence :
PIP : Désignation courante chez ITT pour les modules de traitement d'image ou de fonctions spécifiques (Picture In Picture ou processeur périphérique).
2250 : Référence de la déclinaison du circuit intégré.
Performances clés :
Architecture Numérique / Analogique : Conçu pour s'intégrer dans les architectures de traitement synchrone ou numérique de l'époque.
Intégration CMS PLCC : Permet une connexion robuste et une densité élevée sur les cartes mères multicouches.
Repérage & Broches Clés (PLCC) :
Repérage : L'angle biseauté du boîtier carré PLCC sert de repère universel pour identifier la broche 1, le comptage s'effectuant ensuite dans le sens anti-horaire.
Alimentation et Masse : Broches VCC et GND réparties sur le boîtier pour assurer la stabilité logique.
Lignes de Données et de Contrôle : Connexions réparties sur les quatre côtés du boîtier pour communiquer avec le bus système et les autres circuits de la carte.
Diagnostic Express (Dysfonctionnement du système, absence de traitement) :
Symptômes Courants en Atelier :
Blocage de l'Appareil ou Absence de Fonctionnalité Associée : Le circuit ne réagit plus aux commandes ou ne traite plus les flux de données.
Surchauffe Anormale : Court-circuit interne sur les rails d'alimentation du circuit intégré.
Mesures sous tension (au multimètre et oscilloscope) :
Contrôle de l'Alimentation : Vérifie la présence de la tension d'alimentation principale (généralement +5,0 V CC ou tension spécifique selon la spécification ITT) sur les broches VCC du boîtier PLCC.
Vérification des Signaux d'Horloge et de Bus : Observe l'activité sur les broches de communication pour valider que le processeur dialogue correctement avec le composant.
Équivalences et Substituts Directs :
Composant spécifique propriétaire : PIP2250 (ITT). Le remplacement nécessite impérativement une référence strictement identique d'origine ou issue de stocks de récupération (NOS).
Recommandations de Montage :
Support PLCC Adapté : Si tu dois remplacer ce composant sur une carte ancienne, l'utilisation d'un support PLCC ou d'une station de dessoudage à air chaud adaptée est indispensable pour préserver les pistes du circuit imprimé.
Précautions ESD : Manipule ce circuit intégré en respectant scrupuleusement les règles de protection contre les décharges électrostatiques (ESD).
