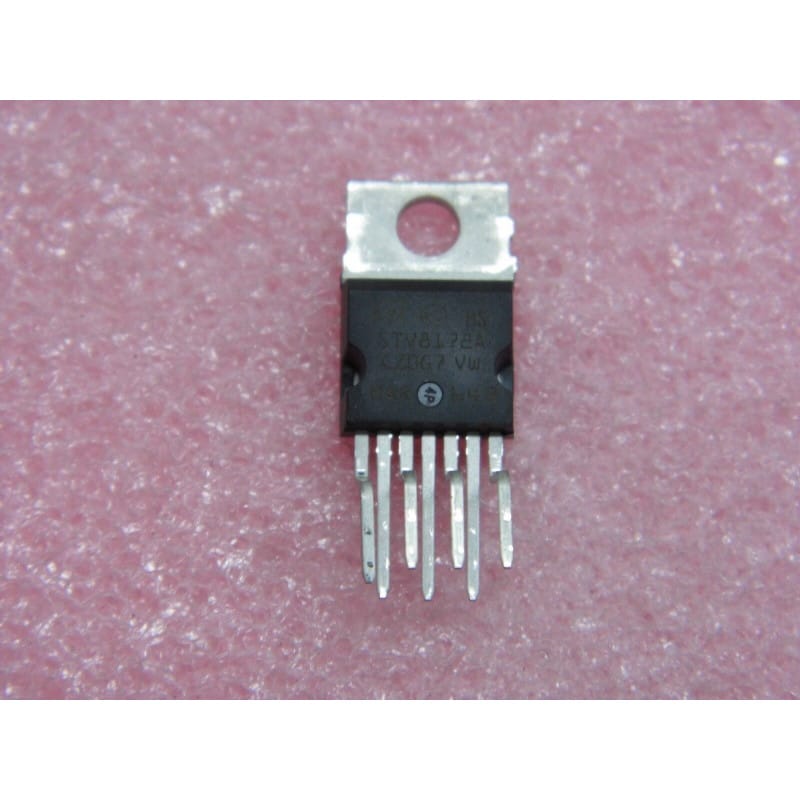

Le STV8172A (fabriqué par STMicroelectronics) est un circuit intégré monolithique étage de puissance / amplificateur de balayage vertical (Vertical Deflection Booster IC).
Logé dans un boîtier traversant TO-220 à 7 broches (Heptawatt / TO-220-7) muni d'une semelle métallique de dissipation thermique, ce composant est un incontournable de la réparation des moniteurs et téléviseurs à tube cathodique (CRT) des années 90 et 2000 (TV 3-App, TV haute définition, moniteurs PC et châssis industriels).
Son rôle est de recevoir le signal de rampe verticale généré par le processeur vidéo/châssis et d'amplifier ce signal avec un courant élevé (jusqu'à 2,5 A crête à crête) pour alimenter directement le déviateur vertical (bobines du deviateur / yoke) du tube cathodique.
Fabricant d'origine : STMicroelectronics.
Fonction : Étage de puissance de balayage vertical (Vertical Deflection Booster) avec générateur Flyback intégré.
Boîtier : TO-220-7 / Heptawatt (Plastique 7 broches traversantes avec semelle métallique).
Signification de la référence :
STV : Gamme des circuits intégrés de balayage / vidéo chez ST.
8172 : Référence de la famille d'amplificateurs de balayage vertical haute puissance.
A : Version haute tension / courant renforcé.
Performances clés :
Amplificateur de Puissance Intégré : Capable de délivrer un courant de sortie jusqu'à 2,5 A crête à crête (2,5 App) pour piloter de grandes déviations de tube.
Générateur Flyback Intégré : Intègre la fonction Flyback (retour de balayage) pour doubler temporairement la tension lors de la retrace verticale, réduisant considérablement le temps de retour de balayage et l'échauffement interne.
Tension d'Alimentation Élevée :
Tension d'alimentation de puissance (VCC) : jusqu'à 35 V CC.
Tension Flyback maximale de retour (VFLY) : jusqu'à 60 V CC.
Protection Thermique Intégrée : Coupe automatiquement le composant en cas de surchauffe excessive de la jonction silicium.
Diagnostic Express (Ligne horizontale lumineuse au centre de l'écran, pas de balayage) :
Symptôme Ultime : La présence d'une seule ligne horizontale très lumineuse au milieu de l'écran CRT ("Ligne de balayage") indique à 99% la panne de l'étage vertical (STV8172A).
Mesures sous tension (au multimètre CC et oscilloscope) :
Tension VCC (Broches 2 et 6) : Vérifie la présence du rail d'alimentation principal (+12V à +25V selon le châssis). Si la tension est de 0V, la résistance fusible de protection en amont de l'alimentation (issue du THT ou de l'alimenation à découpage) a grillé.
Contrôle de la Diode et du Condensateur Flyback (Broches 3, 6) : Remplacer systématiquement la diode rapide de Flyback (ex: 1N4007GP ou UF4004) et le condensateur chimique de Flyback (ex: 100 uF / 35V ou 50V) relié entre les broches 3 et 6. Un condensateur Flyback séché fait re-claquer le STV8172A neuf immédiatement après l'allumage !
Tension CC de Sortie (Broche 5) : Sans signal ou au repos, la tension continue sur la broche 5 (OUTPUT) doit être environ égale à la moitié de la tension VCC (VCC / 2). Si la broche 5 est collée au VCC ou à la masse, le circuit est en court-circuit interne.
Équivalences et Substituts Directs (Vertical Deflection Booster TO-220-7) :
Substitut direct de même famille : STV8172A, STV9379, STV9302A.
Équivalents très courants (vérifier les tolérances de tension/courant selon le tube) : TDA9302H / TDA9302A, LA78040 / LA78045, AN5522, STV9326.
Recommandations de Montage & Sécurité :
Graisse Thermique et Isolation : La semelle métallique du boîtier TO-220-7 est reliée à la broche 4 (Masse / GND). Si le dissipateur thermique (radiateur) du TV n'est pas relié à la masse du châssis, monte impérativement un canon isolant en plastique et un mica/canon de silicone avec de la graisse thermique sous le composant.
Décharge du Tube CRT : Avant toute intervention de dessoudage du composant sur le châssis, veille à décharger le tube cathodique et les condensateurs de tête d'alimentation pour éviter tout choc électrique.
