Le TDA3653C (fabriqué à l'origine par Philips Semiconductors / NXP) est un circuit intégré de déviation verticale et de protection pour téléviseurs et moniteurs (Vertical Deflection and Guard Circuit 90° IC).

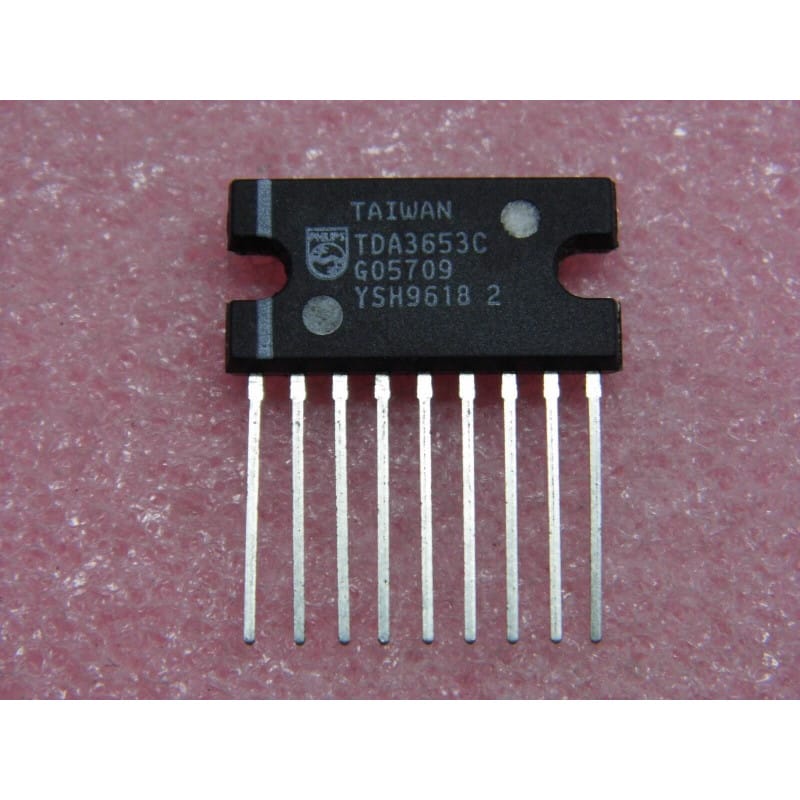

Logé dans un boîtier SIP à 9 broches (SIL-9 / Multiwatt-9 ou boîtier plastique en ligne à languette métallique), ce composant est un classique incontournable des années 80 et 90, très largement utilisé dans les châssis de téléviseurs couleur et moniteurs grand public pour assurer le balayage vertical des tubes cathodiques (CRT) à angle de déflexion de 90°.
Son rôle est de générer et d'amplifier le signal de rampe vertical pour alimenter les bobines de déflexion, tout en intégrant un circuit de protection (« guard circuit ») conçu pour couper ou masquer le faisceau d'électrons en cas de disparition du balayage vertical, évitant ainsi de brûler la couche fluorescente au centre de l'écran (protection contre la ligne horizontale fixe).
Fabricant d'origine : Philips Semiconductors / NXP.
Fonction : Circuit intégré de déviation verticale et de protection (Vertical Deflection Booster & Guard).
Boîtier : SIL-9 / SIP-9 (Boîtier en ligne à 9 broches avec languette métallique de fixation pour radiateur).
Signification de la référence :
TDA : Préfixe européen des circuits intégrés analogiques et mixtes (Television / Data / Analog).
3653 : Référence de la famille des circuits de déviation verticale Philips.
C : Variante de révision optimisée (amélioration des performances et de la fiabilité par rapport aux versions A et B).
Performances clés :
Étages de Puissance Intégrés : Capable de piloter directement les bobines de déviation verticale basse impédance.
Circuit de Protection Intégré (« Guard ») : Détecte toute anomalie ou absence de balayage vertical et envoie un signal d'extinction (blanking) pour protéger l'écran cathodique.
Faible Nombre de Composants Externes : Conçu pour simplifier la mise en œuvre sur les cartes mères de téléviseurs.
Diagnostic Express (Ligne horizontale unique, absence de balayage) :
Symptômes Courants en Atelier :
Une Seule Ligne Horizontale Lumineuse : Absence totale de déviation verticale. Le TDA3653C est en court-circuit ou non alimenté, ou l'un des composants périphériques est coupé.
Effondrement de l'Image ou Distorsion : Condensateurs chimiques de liaison ou de filtrage desséchés autour du circuit.
Mesures sous tension (au multimètre CC) :
Contrôle d'Alimentation : Vérifie la présence de la tension continue principale sur la broche d'alimentation du boîtier SIL-9.
Contrôle de Sortie : Mesure la tension au repos sur la broche de sortie (elle doit généralement s'établir autour de la moitié de la tension d'alimentation).
Équivalences et Substituts Directs :
Substitut direct de même référence : TDA3653C (Philips / NXP).
Alternatives de la même famille (vérifier la compatibilité du brochage) : TDA3653 (version de base).
Recommandations de Montage :
Dissipation Thermique : La languette métallique perforée du boîtier SIL-9 doit impérativement être fixée sur un radiateur en aluminium à l'aide de pâte thermique pour évacuer la chaleur. Ne jamais faire fonctionner le circuit sans son radiateur.
Vérification des Périphériques : Avant de remplacer un TDA3653C défectueux, contrôle systématiquement l'état des condensateurs chimiques électrolytiques et des résistances de faible valeur situés à proximité immédiate, car leur vieillissement est la cause principale de la destruction du circuit intégré.
