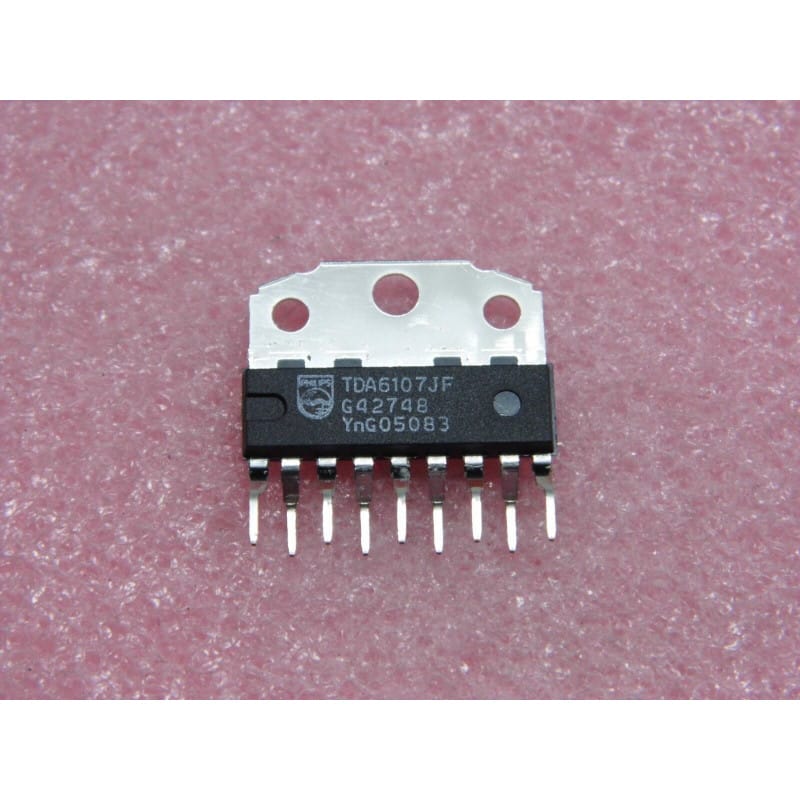

Le TDA6107JF (fabriqué à l'origine par Philips Semiconductors / NXP) est un circuit intégré amplificateur de sortie vidéo triple haute tension (Triple Video Output Amplifier IC) spécialement conçu pour piloter les canons à électrons (cathodes RVB) des tubes cathodiques (CRT) couleur.
Logé dans un boîtier SIP à 9 broches (SIL-9 / Multiwatt-9 ou boîtier plastique en ligne à languette métallique), ce composant était largement utilisé dans les téléviseurs couleur haut de gamme, les moniteurs professionnels et les écrans multimédias des années 90 et 2000.
Son rôle est de recevoir les signaux vidéo de faible amplitude issus du processeur vidéo et de les amplifier fortement (sous une haute tension d'alimentation pouvant atteindre 200 V) pour moduler directement les trois cathodes (Rouge, Vert, Bleu) du tube cathodique, assurant ainsi l'affichage de l'image en couleur avec une excellente bande passante.
Fabricant d'origine : Philips Semiconductors / NXP.
Fonction : Amplificateur de sortie vidéo triple (RVB / RGB).
Boîtier : SIL-9 / SIP-9 (Boîtier en ligne à 9 broches avec languette métallique de fixation pour radiateur).
Signification de la référence :
TDA : Préfixe européen des circuits intégrés analogiques et mixtes (Television / Data / Analog).
6107 : Référence de la famille des amplificateurs vidéo triples haute tension.
JF : Indice de variante de packaging / spécifications spécifiques au brochage et au gain.
Performances clés :
Trois Canaux Indépendants : Intègre trois amplificateurs identiques sur la même puce pour piloter simultanément les voies Rouge, Verte et Bleue.
Haute Tension de Sortie : Capable de supporter des rails d'alimentation élevés (jusqu'à 200 V CC) nécessaires à la polarisation des cathodes du tube cathodique.
Large Bande Passante : Permet une restitution fidèle des détails fins et des transitions rapides de l'image (haute fréquence).
Protection Intégrée : Protection contre les amorçages (flashovers) fréquents dans les tubes cathodiques, évitant la destruction instantanée du circuit.
Diagnostic Express (Écran blanc avec des retours de lignes, image noire, saturation d'une couleur) :
Symptômes Courants en Atelier :
Écran Blanc Lumineux avec Lignes de Retour (Blanking Visible) : Le TDA6107JF est généralement totalement en court-circuit sur son alimentation haute tension, ou la tension d'alimentation de 200V est absente (résistance de sécurité coupée sur la platine). Les cathodes se retrouvent non polarisées.
Dominante de Couleur Exagérée (ex: écran tout rouge ou tout vert) : L'un des trois canaux internes du circuit est claqué, maintenant la cathode correspondante bloquée ou saturée.
Image Noire / Absence Totale de Vidéo : Défaut d'alimentation ou panne interne générale du circuit.
Mesures sous tension (au multimètre CC) :
Contrôle de l'Alimentation Haute Tension : Mesure la présence du rail de +180V / +200V sur la broche d'alimentation du boîtier SIL-9. Si cette tension est nulle, vérifie la résistance de sécurité et la diode en amont sur la ligne issue de la THT.
Contrôle des Sorties : Vérifie la tension continue sur les trois broches de sortie (Vo1, Vo2, Vo3) ; elles doivent s'établir à une valeur intermédiaire (généralement entre 60V et 120V selon le réglage de luminosité) et s'équilibrer de manière comparable sur les trois canaux.
Équivalences et Substituts Directs :
Substitut direct de même référence : TDA6107JF (Philips / NXP).
Autres variantes de la même famille (attention aux différences de suffixe qui peuvent modifier le gain ou la disposition) : TDA6107Q, TDA6108.
Recommandations de Montage :
Dissipation Thermique : La languette métallique perforée du boîtier SIL-9 doit impérativement être fixée sur le petit radiateur en aluminium de la platine du tube cathodique à l'aide de pâte thermique. Ne jamais alimenter le circuit sans ce radiateur, sous peine de surchauffe rapide et de destruction des étages de sortie.
Précautions de Sécurité : Intervient sur la platine du col du tube (Neck Board) appareil débranché, en prenant soin de décharger la haute tension résiduelle du tube cathodique si tu manipules le connecteur de la carte.
