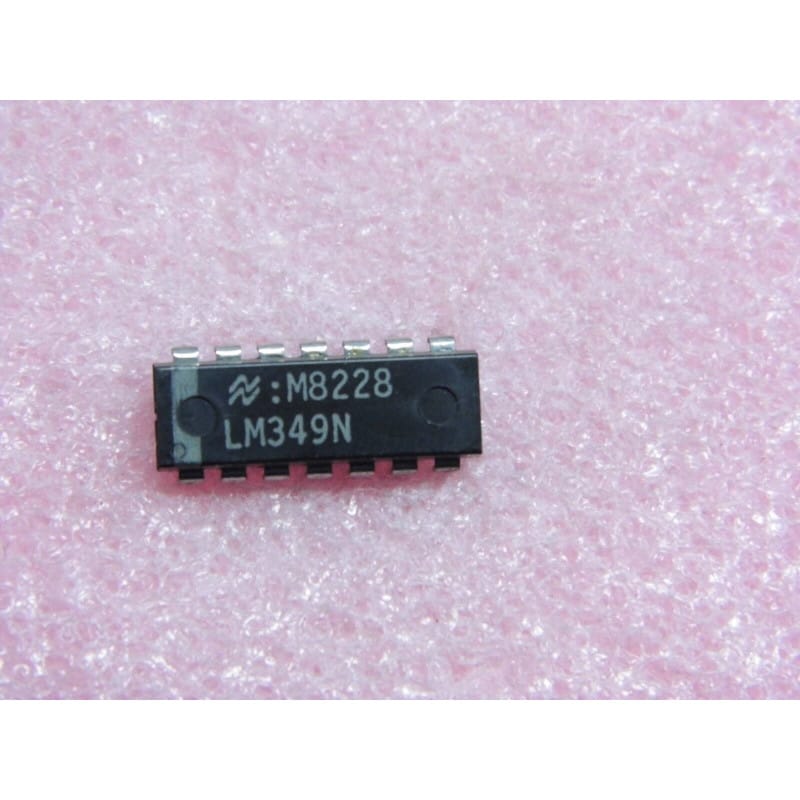

Le LM349N (fabriqué à l'origine par National Semiconductor, repris par Texas Instruments) est un circuit intégré monolithique comportant 4 amplificateurs opérationnels bipolaires indépendants (Quad Bipolar Operational Amplifier IC).
Logé dans un boîtier DIP plastique à 14 broches (PDIP-14 / DIP-14) au pas standard de 2,54 mm, ce composant est la version décompensée à large bande (de-compensated wideband version) du célèbre quadruplet LM348 (lui-même équivalent à quatre ampli-ops standard type 741 réunis dans la même puce).
Son rôle est d'amplifier, filtrer ou comparer des signaux analogiques dans les montages audio, l'instrumentation et le traitement de signal, tout en offrant une bande passante plus élevée que les ampli-ops 741 classiques, à condition d'être utilisé dans des configurations à gain fermé suffisant (gain supérieur ou égal à 5).
Fabricant d'origine : National Semiconductor / Texas Instruments.
Fonction : Quadruple amplificateur opérationnel bipolaire (Quad Op-Amp).
Boîtier : PDIP-14 / DIP-14 (Plastique 14 broches traversantes).
Signification de la référence :
LM : Linear Monolithic (gamme de circuits analogiques linéaires chez National Semiconductor).
349 : Version décompensée à large bande de la série LM348 / LM148.
N : Boîtier plastique DIP 14 broches (PDIP-14).
Performances clés :
Architecture Quad 741 Décompensée : Consomme très peu de courant global (comparable à un seul 741 pour les 4 canaux réunit) tout en éliminant la distortion de croisement grâce à son étage de sortie en Classe AB.
Produit Gain-Bande Passante (GBP) Élevé : Atteint environ 4 MHz (contre 1 MHz pour le LM348 classique).
Condition de Stabilité : Nécessite un gain en boucle fermée minimum de 5 (Av supérieur ou égal à 5) pour garantir la stabilité sans oscillation.
Pinout Standard Quad Op-Amp : Compatibilité matérielle (pin-to-pin) avec les standards LM324, LM348, TL084, LM124.
Protection des Sorties : Protection intégrée contre les courts-circuits vers la masse ou les rails d'alimentation.
Diagnostic Express (Oscillations, saturation en sortie, surchauffe) :
Symptômes Courants en Atelier :
Auto-Oscillation HF Intempestive : Si le LM349N est monté en simple suiveur de tension (gain de 1, Av = 1) ou avec un gain trop faible (inférieur à 5), il va entrer en auto-oscillation haute fréquence en raison de sa décompensation interne.
Sortie Collée au Rail Positif ou Négatif : Rupture de la boucle de contre-réaction, tension continue trop importante sur l'une des entrées, ou canal détruit par une surtension.
Souffle / Bruit HF sur l'Alimentation : Absence de condensateurs de découplage proches de la puce.
Mesures sous tension (au multimètre CC et oscilloscope) :
Contrôle des Rails d'Alimentation : Vérifie la présence d'un +15V CC sur le Pin 4 et d'un -15V CC (ou 0V) sur le Pin 11.
Tension D'Offset d'Entrée : En mode linéaire, les tensions sur les entrées (-) et (+) d'un même canal doivent être pratiquement identiques (à quelques millivolts près).
Équivalences et Substituts Directs (DIP-14 Quad Op-Amp) :
Substitut direct de même référence : LM349N (National Semi / TI).
Substituts universels compatibles broche à broche (attention : ce sont des versions compensées à gain unitaire, la bande passante sera de 1 MHz au lieu de 4 MHz) :
LM348N / LM248N / LM148N (équivalent compensé direct).
LM324N (très répandu, mono/bipolaire).
TL084N / TL074N (entrées JFET, très faible courant d'entrée, parfait pour l'audio).
MC3403N / RC4136 (attention : le RC4136 a un pinout différent, ne pas confondre !).
Recommandations de Montage & Implantation :
Respecter le Gain Minimum (Av >= 5) : Ne jamais utiliser le LM349N comme buffer/suiveur de tension à gain 1. Si un montage nécessite un gain unitaire, remplacer la puce par un LM348N ou un TL084N.
Découplage d'Alimentation Obligatoire : Placer un condensateur céramique de 100 nF entre le Pin 4 (V+) et la masse, ainsi qu'entre le Pin 11 (V-) et la masse, au plus près du boîtier DIP-14 pour éviter les accrochages.
