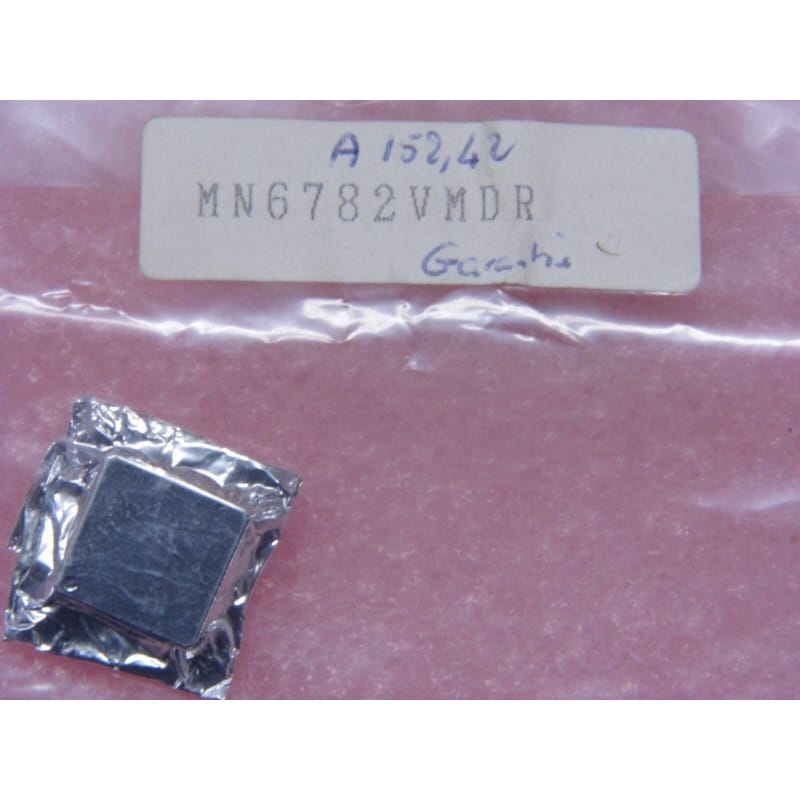

Le MN6782VMDR (fabriqué par Panasonic / Matsushita) est un circuit intégré de traitement et de décodage vidéo numérique (Digital Video Processor / Decoder IC).
Logé dans un boîtier PLCC (Plastic Leaded Chip Carrier) carré à montage en surface, ce type de composant était largement utilisé dans les équipements audiovisuels grand public haut de gamme, les lecteurs de disques optiques, les magnétoscopes numériques ou les systèmes de traitement d'image des années 90.
Son rôle est de manipuler, filtrer ou décoder les flux de signaux vidéo numériques et de coordonner le traitement du signal entre le processeur principal et les convertisseurs de la chaîne vidéo.
Fabricant d'origine : Panasonic (Matsushita Electric).
Fonction : Processeur / Décodeur vidéo numérique.
Boîtier : PLCC (Boîtier carré à contacts sur les quatre côtés à montage en surface).
Signification de la référence :
MN : Préfixe historique des circuits intégrés semiconducteurs de Panasonic (Matsushita Numeric / MOS).
6782 : Référence de la famille du circuit de traitement vidéo.
VMDR : Indice de variante de packaging (montage en surface CMS) et de spécifications d'usine.
Performances clés :
Traitement Numérique Avancé : Gère les flux de données vidéo avec une haute fidélité pour éviter la dégradation du signal.
Intégration CMS PLCC : Permet une compacité maximale sur les cartes mères tout en offrant un grand nombre de connexions réparties sur les quatre côtés.
Repérage & Broches Clés (PLCC) :
Repérage : L'angle biseauté du boîtier carré PLCC sert de repère universel pour identifier la broche 1, le comptage s'effectuant ensuite dans le sens anti-horaire.
Alimentation et Masse : Broches VCC et GND réparties sur le boîtier pour assurer la stabilité logique.
Bus de Données et de Contrôle : Connexions réparties sur les quatre côtés du boîtier pour communiquer avec les mémoires et le processeur central.
Diagnostic Express (Absence de signal vidéo, blocage du système) :
Symptômes Courants en Atelier :
Écran Noir ou Absence de Décodage Vidéo : Le système s'allume mais le processeur vidéo ne parvient pas à traiter ou restituer les flux d'images.
Surchauffe Anormale : Court-circuit interne sur les rails d'alimentation du circuit.
Mesures sous tension (au multimètre et oscilloscope) :
Contrôle de l'Alimentation : Vérifie la présence de la tension d'alimentation principale (généralement +5,0 V CC ou +3,3 V CC selon la révision) sur les broches VCC du boîtier PLCC.
Contrôle de l'Horloge : Vérifie la présence des signaux d'horloge nécessaires au fonctionnement du processeur numérique.
Équivalences et Substituts Directs :
Composant spécifique d'origine : MN6782VMDR (Panasonic). Le remplacement nécessite impérativement une référence strictement identique.
Recommandations de Montage :
Support PLCC Adapté : Si tu dois remplacer ce composant sur une carte ancienne, l'utilisation d'un support PLCC à extraction ou de matériel de dessoudage à air chaud est recommandée pour préserver les pistes du circuit imprimé.
Précautions ESD : Manipule ce circuit intégré en respectant scrupuleusement les règles de protection contre les décharges électrostatiques (ESD).
