Circuit intégré de régulation et de commande pour alimentations à découpage (SMPS) à topologie Flyback, référence TEA2262 (également référencée TEA 2262, fabrication d'origine Thomson / SGS-THOMSON / STMicroelectronics, évolution optimisée de la série TEA2260 / TEA2261). Ce contrôleur analogique bipolaire est spécialement conçu pour piloter directement des transistors de puissance bipolaires ou MOSFET haute tension avec gestion des modes de fonctionnement continu, discontinu et veille basse consommation (Standby). Composant incontournable des étages d'alimentation primaire des téléviseurs CRT, moniteurs informatiques, magnétoscopes et alimentations industrielles vintage.
Gestion Avancée du Mode Veille : Permet une réduction drastique de la fréquence de découpage et de la consommation en mode veille (burst mode / low standby power), tout en maintenant les tensions secondaires auxiliaires stables pour le microcontrôleur de gestion.
Pilotage Direct de Transistor Bipolaire ou MOS : Étage de sortie configuré pour injecter le courant de base nécessaire à la saturation franche du transistor de découpage, tout en assurant une extraction rapide des charges pour minimiser les pertes par commutation.
Sécurité Intégrale de l'Étage Primaire : Intègre une surveillance continue du courant primaire via résistance de shunt (Current Sensing), coupant immédiatement les impulsions en cas de court-circuit au secondaire ou de saturation du transformateur d'impulsions.
Règles de Sécurité Haute Tension :
Attention danger : L'étage primaire fonctionne directement relié au secteur redressé (~320 V continu). Décharger impérativement le gros condensateur de filtrage primaire (400 V / 450 V) à l'aide d'une résistance de puissance adaptée avant toute intervention.
Utiliser impérativement un transformateur d'isolement secteur lors des mesures à l'oscilloscope sur la partie primaire.
Manipulation & Brasage :
Manipuler sous environnement protégé contre les décharges électrostatiques (ESD).
Dessouder l'ancien circuit défaillant à la tresse fine ou à la station à dessouder thermostatée sous vide pour préserver les pistes en cuivre de la zone alimentation.
L'implantation sur un support CI DIP-16 de qualité tulipe est recommandée pour faciliter les phases de diagnostic sans surchauffer le boîtier neuf.
Composants Périphériques à Remplacer Systématiquement :
Lors du claquage d'un contrôleur TEA2262, remplacer obligatoirement le condensateur chimique d'auto-alimentation/démarrage (généralement 47 µF ou 100 µF / 25 V relié à la broche Vcc).
Vérifier l'état de la résistance de démarrage de forte valeur (connectée au +320 V), la diode de redressement de l'enroulement auxiliaire, ainsi que la résistance de mesure de courant (faible valeur, type 0,1 à 0,47 ohm).
Nettoyage :
Nettoyer les résidus de décapant et flux de soudure brûlé avec un pinceau antistatique et de l'alcool isopropylique.

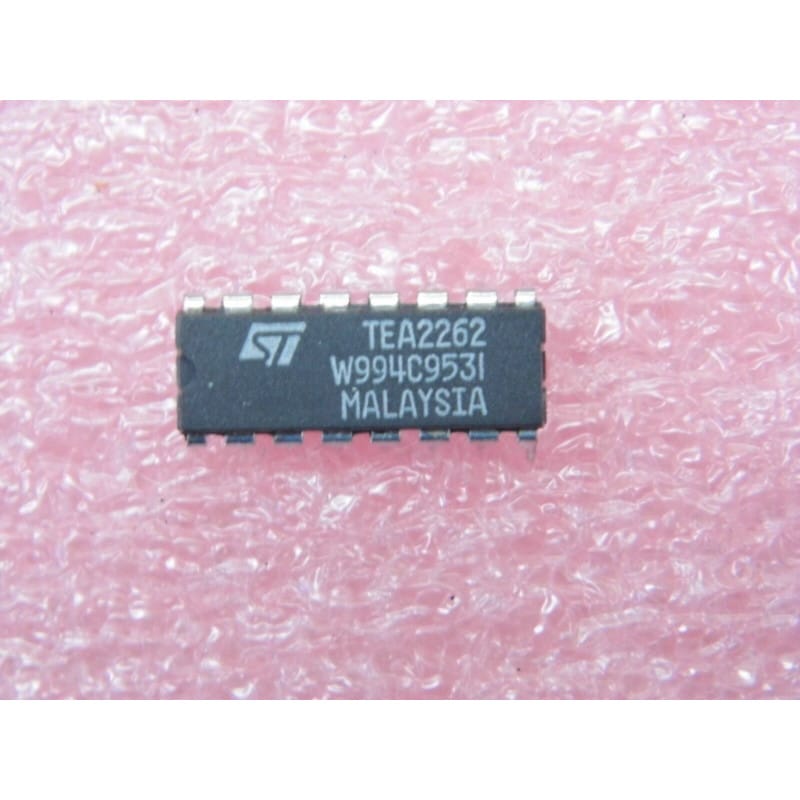

Composants Électroniques Actifs & Alimentations SMPS / Circuit intégré contrôleur d'alimentation à découpage THOMSON TEA2262 TEA 2262 boîtier DIP-16 neuf.
