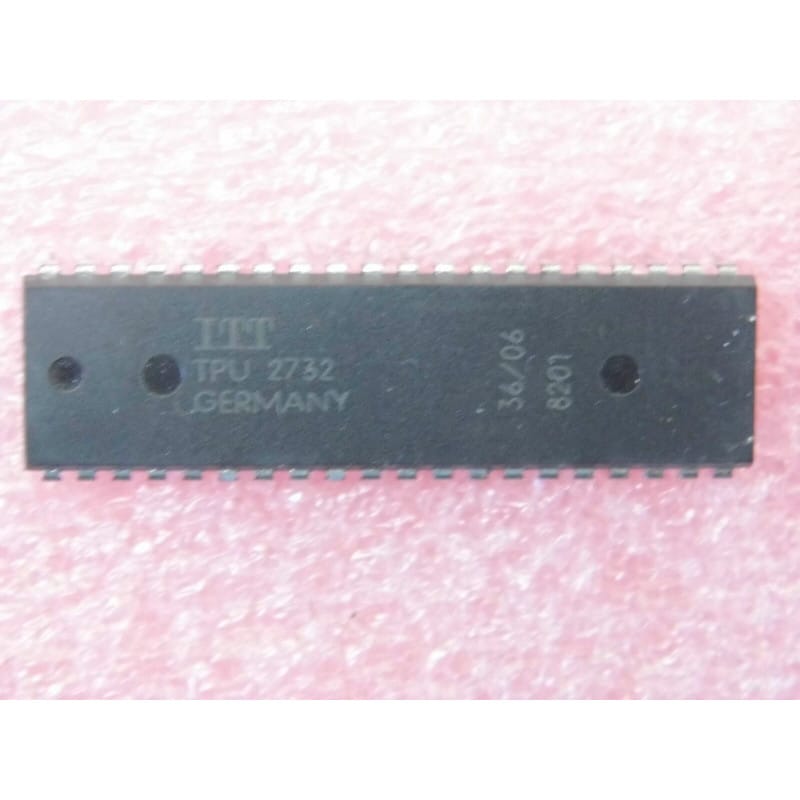

Processeur numérique monolithique de décodage télétexte et d'affichage sur écran (OSD), référence TPU 2732 (également référencé TPU2732, issu de la célèbre famille DIGIT 2000 d'ITT Intermetall / Micronas). Ce circuit intégré haute intégration combine l'acquisition des données télétexte transmises dans les lignes de suppression trame (VBI), le traitement des pages, la mémoire d'affichage intégrée et le générateur de caractères vidéo RVB. Conçu pour les téléviseurs couleur CRT haut de gamme, les moniteurs professionnels et les récepteurs d'affichage d'informations vintage.
Architecture Numérique DIGIT 2000 : Fait partie intégrante du système de traitement numérique vidéo d'ITT, offrant une excellente stabilité d'affichage sans dérive analogique.
Générateur de Caractères Intégré : Produit des signaux RVB à flancs raides pour une netteté parfaite des textes, sous-titres et pages de télétexte à l'écran.
Incrustation Transparente & Mixte : Gère les modes plein écran (Full Screen Teletext), bandeau incrusté en bas d'image (Newsflash / Subtitles) et transparence sur l'image TV en direct.
Manipulation & Brasage :
Composant MOS/CMOS haute intégration : manipuler impérativement sur un poste de travail protégé contre les décharges électrostatiques (ESD).
Compte tenu du nombre élevé de broches (DIP-40), dessouder l'ancien circuit défaillant à la tresse fine ou à la station à dessouder thermostatée sous vide pour préserver les trous métallisés et les pistes fines de la platine numérique.
L'utilisation d'un support CI DIP-40 à contacts tulipe de précision est fortement recommandée pour éviter d'exposer la puce à la chaleur directe du fer à souder.
Nettoyage :
Nettoyer soigneusement les résidus de décapant et flux de soudure à l'aide d'un pinceau antistatique et d'alcool isopropylique.
Contrôles & Diagnostics :
Repérer l'encoche détrompeur (broche 1) sur le boîtier et la sérigraphie du châssis avant insertion.
Vérifier à l'oscilloscope la présence et l'amplitude du signal vidéo composite entrant (CVBS) sur la broche d'acquisition de données, ainsi que la fréquence du quartz d'horloge associé.
Contrôler la propreté de la ligne d'alimentation 5 V (découplage par condensateur céramique 100 nF au plus près des broches d'alimentation).
Composants Électroniques Actifs & Numériques TV CRT / Circuit intégré processeur télétexte ITT Intermetall TPU 2732 TPU2732 boîtier DIP-40 neuf.
