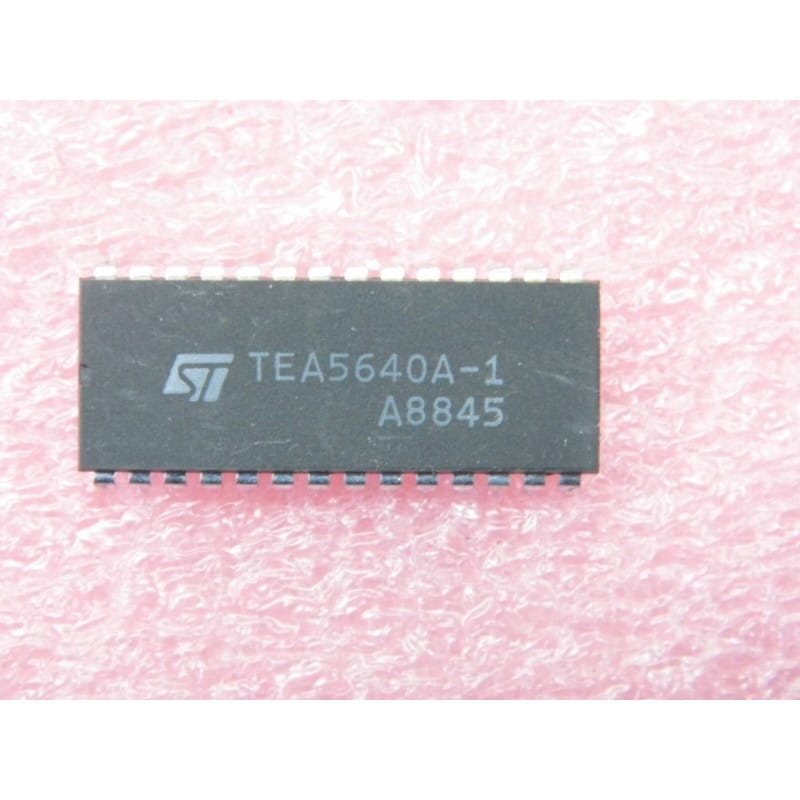

Circuit intégré analogique monolithique de traitement vidéo et de décodage des signaux de chrominance/luminance, référence TEA5640A-1 (également référencée TEA 5640 A - 1, TEA5640A ou TEA5640, fabrication d'origine Thomson / SGS-THOMSON / STMicroelectronics). Conçu pour le traitement des signaux vidéo composites (CVBS), la séparation Y/C, la démodulation couleur multistandard (PAL / SECAM / NTSC) et le matriçage RGB dans les téléviseurs CRT haut de gamme, moniteurs vidéo professionnels, magnétoscopes (VCR) et platines de décodage vidéo vintage.
Intégration Complète de la Chaîne Vidéo : Regroupe la démodulation couleur et le traitement de la luminance sur un seul boîtier, simplifiant l'architecture du châssis et réduisant le bruit vidéo inter-étages.
Commutation Rapide d'Incrustation RGB : Intègre une entrée de commutation rapide (Fast Blanking) permettant l'insertion de signaux RGB externes (télétexte, OSD, consoles de jeux ou décodeurs via la prise Péritel).
Stabilité des Niveaux de Noir : Circuits de calage (clamp) actifs assurant un contraste optimal et une excellente tenue des couleurs quelles que soient les variations de luminosité de l'image.
Manipulation & Brasage :
Manipuler sous environnement protégé contre les décharges électrostatiques (ESD).
Dessouder l'ancien circuit défaillant à la tresse fine ou à la station à dessouder thermostatée sous vide pour préserver les pistes en cuivre et métallisations des châssis double face.
L'utilisation d'un support CI DIP-28 à contacts tulipe de précision est recommandée pour faciliter les interventions et protéger la puce des contraintes thermiques directes.
Nettoyage :
Nettoyer les résidus de décapant et flux de soudure à l'aide d'un pinceau antistatique imbibé d'alcool isopropylique.
Contrôles & Réglages de la Platine :
Décharger la THT et les condensateurs haute tension avant toute manipulation sur la platine mère ou la platine col de tube.
Vérifier à l'oscilloscope la propreté du signal vidéo composite en entrée et la présence du signal de calage Sandcastle ou d'impulsion ligne/trame nécessaire au bon verrouillage des circuits de découpage couleur.
Remplacer systématiquement les condensateurs chimiques périphériques de filtrage et de découplage d'alimentation 12 V, souvent responsables de pertes de synchronisation couleur ou de dominante colorée instable.
Composants Électroniques Actifs & Traitement Vidéo CRT / Circuit intégré décodeur vidéo multistandard THOMSON TEA5640A-1 TEA 5640 A - 1 boîtier DIP-28 neuf.
