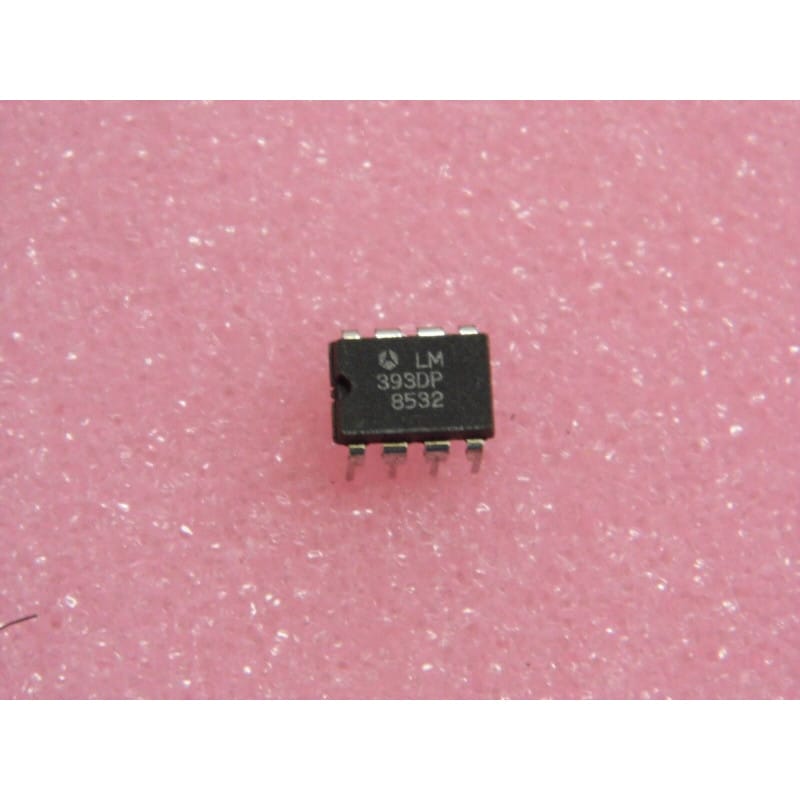

Le LM393DP est un circuit intégré double comparateur de tension faible puissance (Low-Power Dual Voltage Comparator). Il s'agit d'une variante de boîtier et de conditionnement de la célèbre famille des comparateurs LM393, très répandue dans l'industrie électronique.
Logé dans un boîtier DIP plastique à 8 broches (PDIP-8 / DIP-8) au pas standard de 2,54 mm, ce composant est idéal pour les montages traversants sur circuits imprimés anciens ou récents.
Son rôle est de comparer deux tensions appliquées sur ses entrées et de commuter sa sortie (à collecteur ouvert) en fonction du résultat de cette comparaison.
Fonction : Double comparateur de tension indépendant à faible consommation.
Boîtier : DIP-8 (Plastique 8 broches traversantes).
Signification de la référence :
LM393 : Famille standard des doubles comparateurs basse consommation.
DP : Suffixe de packaging spécifique au fabricant (désignant généralement le boîtier plastique DIP traversant standard).
Performances clés :
Deux Comparateurs Indépendants : Intègre deux circuits de comparaison distincts sur une seule puce.
Faible Consommation d'Énergie : Adapté aux applications alimentées par batterie ou aux montages basse consommation.
Sortie à Collecteur Ouvert : Permet de relier la sortie à différents niveaux de tension logiques (compatibilité TTL, CMOS, etc.) via une résistance de tirage externe (pull-up).
Repérage & Broches Clés (DIP-8 LM393) :
Repérage : L'encoche ou le point de repère situé à l'extrémité du boîtier indique la broche 1, le comptage s'effectuant dans le sens anti-horaire.
Broches 1 & 7 : Sorties des comparateurs 1 et 2 (nécessitent une résistance de tirage vers VCC).
Broches 2 & 6 : Entrées inversantes (Inverting inputs).
Broches 3 & 5 : Entrées non-inversantes (Non-inverting inputs).
Broche 4 : Masse (GND) / Alimentation négative.
Broche 8 : Alimentation positive (VCC).
Diagnostic Express (Sortie figée, absence de commutation) :
Symptômes Courants en Atelier :
Sortie Bloquée à l'État Bas : Le transistor de sortie est en court-circuit permanent vers la masse, ou l'entrée de référence est mal polarisée.
Absence de Basculement : Le comparateur ne réagit pas aux variations de tension sur ses entrées suite à un endommagement par surtension.
Mesures sous tension (au multimètre) :
Contrôle d'Alimentation : Vérifie la présence de la tension d'alimentation entre la broche 8 et la broche 4.
Contrôle des Entrées : Mesure les tensions continues sur les broches d'entrée pour vérifier si le seuil de basculement théorique est bien franchi.
Équivalences et Substituts Directs :
Substituts inter-compatibles : LM393N, LM393P, LM393DP (fabriqué par Texas Instruments, STMicroelectronics, ON Semiconductor, etc.).
Recommandations de Montage :
Support DIP-8 : Installe un support DIP-8 à contacts tulipe de qualité lors du remplacement pour éviter de soumettre le boîtier neuf à une chaleur excessive du fer à souder.
Résistance de Tirage (Pull-Up) : N'oublie pas qu'en raison de la sortie à collecteur ouvert, une résistance de tirage externe reliée à une tension positive est indispensable pour obtenir un signal de sortie exploitable.
