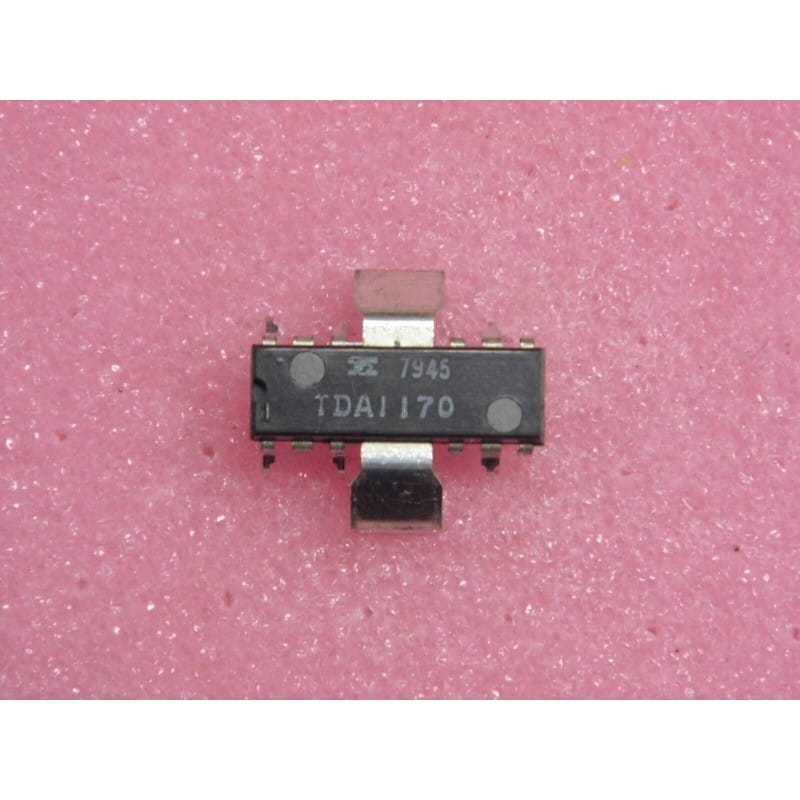

Le TDA1170 (fabriqué à l'origine par SGS-Thomson / STMicroelectronics et second-source par Philips) est le circuit intégré de référence et le précurseur de la famille des systèmes de déviation verticale pour téléviseurs et moniteurs (TV Vertical Deflection System IC), dont la version optimisée TDA1170N a été détaillée précédemment.
Logé dans un boîtier DIP plastique à 16 broches (PDIP-16 / DIP-16) doté de connexions renforcées pour la dissipation thermique, ce composant équipe une immense majorité de châssis de téléviseurs couleur et noir et blanc des années 70 et 80.
Son rôle est de générer le signal de rampe en dents de scie, de le synchroniser avec les impulsions de trame du signal vidéo, et de fournir le courant de puissance nécessaire pour alimenter directement les bobines de déflexion verticale du tube cathodique (CRT).
Fabricants d'origine : STMicroelectronics / SGS-Thomson / Philips.
Fonction : Système complet de déviation verticale (Générateur de rampe et amplificateur de puissance).
Boîtier : PDIP-16 / DIP-16 (Plastique 16 broches traversantes avec gestion thermique).
Signification de la référence :
TDA : Préfixe européen des circuits intégrés analogiques et mixtes grand public (Television / Audio).
1170 : Référence de la famille pionnière des circuits de déviation verticale.
Performances clés :
Intégration Complète : Regroupe sur une seule puce le oscillateur/générateur de rampe et l'étage de sortie de puissance.
Linéarité de Balayage : Assure une excellente géométrie verticale de l'image sur l'écran du tube cathodique.
Protections Intégrées : Sécurités thermiques et limitation de courant pour préserver le composant en cas de dysfonctionnement de l'étage de déflexion.
Pinout Général & Broches Clés (DIP-16) :
Entrée de Synchronisation (Sync) : Reçoit le signal de trame pour caler le début du balayage vertical.
Alimentation Principale (VS) : Broche connectée au rail haute tension continu (ex: +25V à +35V).
Sortie de Puissance : Broches de pilotage reliées au bloc de bobines de déflexion verticale (via le condensateur de liaison chimique).
Masse et Dissipation : Broches centrales reliées au plan de masse et au dissipateur thermique.
Diagnostic Express (Panne de balayage vertical) :
Symptômes Courants en Atelier :
Ligne Horizontale Unique : Absence totale de déviation verticale due à un claquage interne du TDA1170 ou à une coupure de son alimentation.
Image Hauteur Réduite : Vieillissement des condensateurs chimiques associés ou dérive thermique du circuit.
Mesures sous tension (au multimètre CC) :
Contrôle d'Alimentation : Vérifie la présence de la tension continue sur la broche d'alimentation principale.
Vérification des Périphériques : Teste systématiquement les condensateurs chimiques de découplage et de liaison entourant le circuit, cause principale des pannes en cascade sur cette section.
Recommandations de Montage :
Support DIP-16 : Utilise un support DIP-16 à contacts tulipe de bonne qualité pour le remplacement sur les cartes vintage et veille à appliquer de la pâte thermique si un petit radiateur additionnel est présent sur le boîtier.
