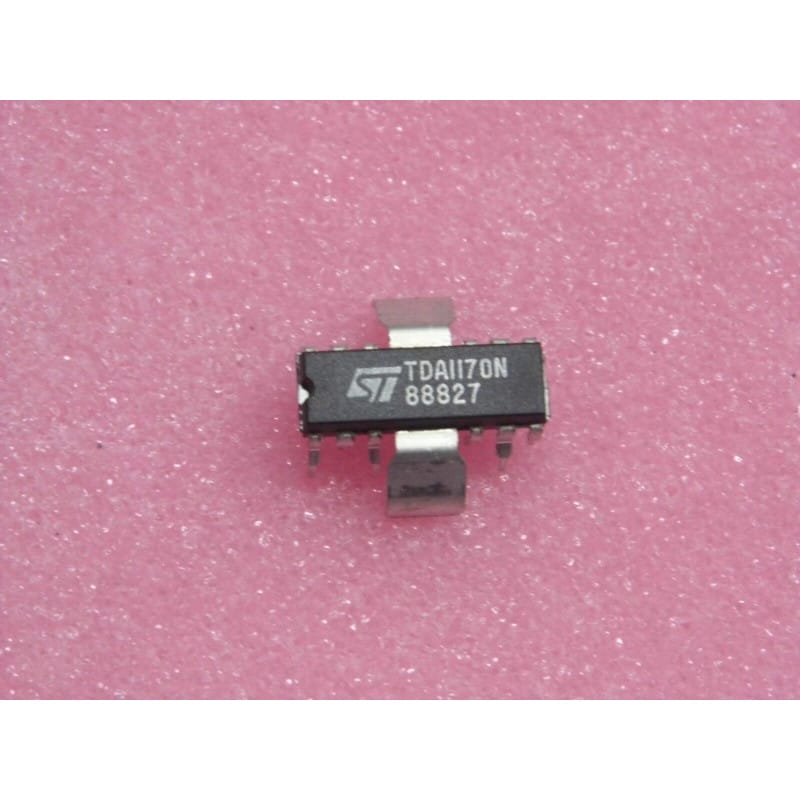

Le TDA1170N (fabriqué à l'origine par SGS-Thomson / STMicroelectronics et second-source par Philips) est un circuit intégré monolithique spécialement conçu pour la déviation verticale des téléviseurs et moniteurs (Low-Noise TV Vertical Deflection System IC).
Logé dans un boîtier DIP plastique à 16 broches (PDIP-16 / DIP-16) doté d'une languette ou de broches renforcées pour la dissipation thermique, ce composant est un standard incontournable des années 80 et 90 pour l'alimentation et le balayage des bobines de déviation verticale dans les châssis à tube cathodique (CRT).
Son rôle est de générer et d'amplifier la rampe de courant nécessaire pour alimenter les bobines de déflection verticale du tube cathodique, assurant ainsi le balayage vertical de l'image de haut en bas, tout en intégrant des fonctions de découpage à faible bruit et des sécurités thermiques.
Fabricants d'origine : STMicroelectronics / SGS-Thomson / Philips.
Fonction : Système complet de déviation verticale pour téléviseur (Vertical Deflection Generator & Driver).
Boîtier : PDIP-16 / DIP-16 (Plastique 16 broches avec gestion thermique renforcée).
Signification de la référence :
TDA : Préfixe européen des circuits intégrés analogiques et mixtes grand public (Television / Audio).
1170 : Référence de la famille des circuits de déviation verticale.
N : Boîtier plastique DIP standard (PDIP).
Performances clés :
Générateur de Rampe Intégré : Produit le signal de balayage linéaire synchronisé par les impulsions de trame (Field Sync).
Amplificateur de Sortie Puissant : Capable de délivrer des courants importants pour piloter directement les enroulements à basse impédance du bloc de déflexion verticale.
Faible Bruit (Low-Noise) : Conçu pour minimiser les interférences et les ondulations parasites sur l'écran.
Protections Thermiques : Intègre une coupure de sécurité en cas de surchauffe excessive du boîtier.
Pinout Général & Broches Clés (DIP-16 TDA1170N) :
Entrée de Synchronisation (Sync Input) : Reçoit les impulsions de trame issues du processeur vidéo ou de la base de temps.
Alimentation de Puissance (VS) : Rail de tension continue principal (souvent entre 25V et 35V selon le châssis TV).
Sortie Verticale (Vertical Output) : Broches de puissance reliées au connecteur du bloc de bobines de déflexion verticale (souvent à travers un condensateur de liaison chimique de forte valeur).
Masse / Dissipation (GND) : Broches centrales ou languettes reliées à la masse et au plan de cuivre du circuit imprimé pour dissiper les calories.
Diagnostic Express (Ligne horizontale unique à l'écran, absence de balayage vertical) :
Symptômes Courants en Atelier :
Une Seule Ligne Horizontale Lumineuse au Milieu de l'Écran : C'est le symptôme classique d'une panne de la déviation verticale. Le balayage vertical ne fonctionne plus du tout. Vérifier l'alimentation du TDA1170N et l'état du circuit lui-même.
Image Écrasée en Haut ou en Bas : Défaut de linéarité verticale, souvent dû à un condensateur chimique fatigué ou à une résistance de contre-réaction dérivée autour du circuit.
Surchauffe Sévère / Destruction en Court-Circuit : Le boîtier brûle ou se met en sécurité thermique suite à une surcharge ou un défaut dans les bobines de déflexion.
Mesures sous tension (au multimètre CC et oscilloscope) :
Contrôle d'Alimentation : Vérifie la présence de la tension d'alimentation continue principale (ex: +30V) sur la broche d'alimentation du boîtier.
Signal de Sortie (Oscilloscope) : Observe la forme d'onde en dents de scie sur la broche de sortie verticale (attention aux tensions élevées de retour de balayage).
Équivalences et Substituts Directs :
Substitut direct de même référence : TDA1170N (STMicroelectronics / SGS-Thomson / Philips).
Autres circuits de la même époque (vérifier la stricte correspondance du brochage et de la tension d'alimentation) : TDA1170S (variante de boîtier).
Recommandations de Montage :
Support DIP-16 & Dissipation : Bien que logé dans un boîtier DIP-16, ce composant dissipe une puissance thermique importante. S'il est monté sur un petit dissipateur en aluminium, veille à bien réappliquer de la pâte thermique. L'utilisation d'un support DIP-16 à contacts tulipe de qualité est recommandée lors du remplacement.
Composants Périphériques Associés : Lors du remplacement d'un TDA1170N défectueux, inspecte et mesure systématiquement les condensateurs chimiques de liaison et de filtrage situés à proximité immédiate, car leur dessèchement est très souvent la cause originelle du claquage du circuit intégré.
