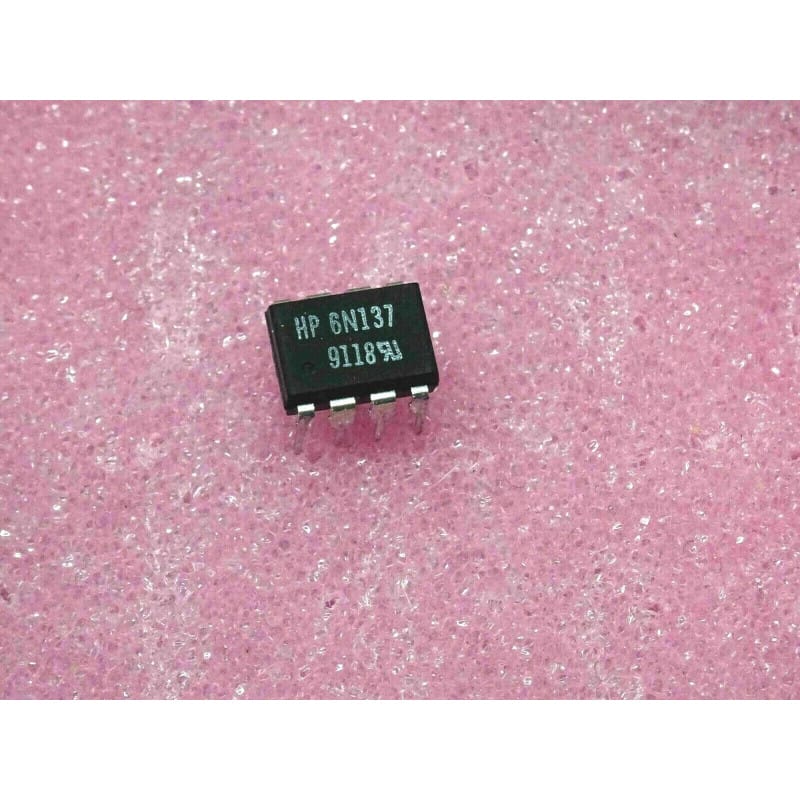

Le 6N137 est un circuit intégré optocoupleur haute vitesse (High-Speed Optocoupler) spécialement conçu pour l'isolation galvanique rapide des signaux numériques, la suppression des boucles de masse et les interfaces de communication de données.
Logé dans un boîtier DIP plastique à 8 broches (PDIP-8) au pas standard de 2,54 mm, ce composant intègre une diode électroluminescente (LED) infrarouge couplée optiquement à un circuit de détection à photodetecteur haute vitesse avec une sortie collecteur ouvert compatible TTL.
Son rôle est de transférer des données numériques à haut débit (souvent jusqu'à 10 Mbit/s) tout en garantissant une isolation électrique renforcée entre l'étage d'entrée et l'étage de sortie.
Fonction : Optocoupleur numérique haute vitesse.
Boîtier : DIP-8 (Plastique 8 broches traversantes).
Signification de la référence :
6N137 : Référence standard de l'industrie pour les optocoupleurs logiques haute vitesse 10 Mbit/s en boîtier DIP-8.
Performances clés :
Vitesse de Transmission Élevée : Débit typique allant jusqu'à 10 Mbit/s, adapté aux bus de communication et aux signaux d'horloge.
Isolation Galvanique Renforcée : Assure une barrière de protection haute tension entre les différents circuits.
Sortie Logique Compatible TTL : Étage de sortie à collecteur ouvert facilitant le raccordement direct aux microcontrôleurs et circuits logiques standard.
Diagnostic Express (Absence de transmission, blocage de bus) :
Symptômes Courants en Atelier :
Signal Bloqué à l'État Haut ou Bas : La liaison numérique ne transmet plus les impulsions (LED interne grillée suite à un excès de courant ou étage de sortie en court-circuit).
Perte d'Isolation : Claquage de la barrière d'isolation suite à une surtension transitoire sur le réseau.
Mesures sous tension (au multimètre et oscilloscope) :
Contrôle d'Alimentation : Vérifie la présence du +5,0 V CC sur la broche 8 par rapport à la masse (broche 5).
Observation des Signaux (Oscilloscope) : Vérifie la présence des impulsions en entrée (broches 2-3) et leur commutation correcte en sortie (broche 6).
Équivalences et Substituts Directs :
Substitut direct de même référence : 6N137 (fabriqué par divers fondeurs comme Vishay, Lite-On, Broadcom/Avago, etc.).
Recommandations de Montage :
Support DIP-8 : L'installation d'un support DIP-8 à contacts tulipe est recommandée lors d'une maintenance pour éviter de soumettre le boîtier neuf à une chaleur excessive.
Condensateur de Découplage : Place un condensateur céramique de 100 nF au plus près de la broche d'alimentation (+VCC) et de la masse du boîtier pour filtrer les commutations rapides et éviter les faux déclenchements.
