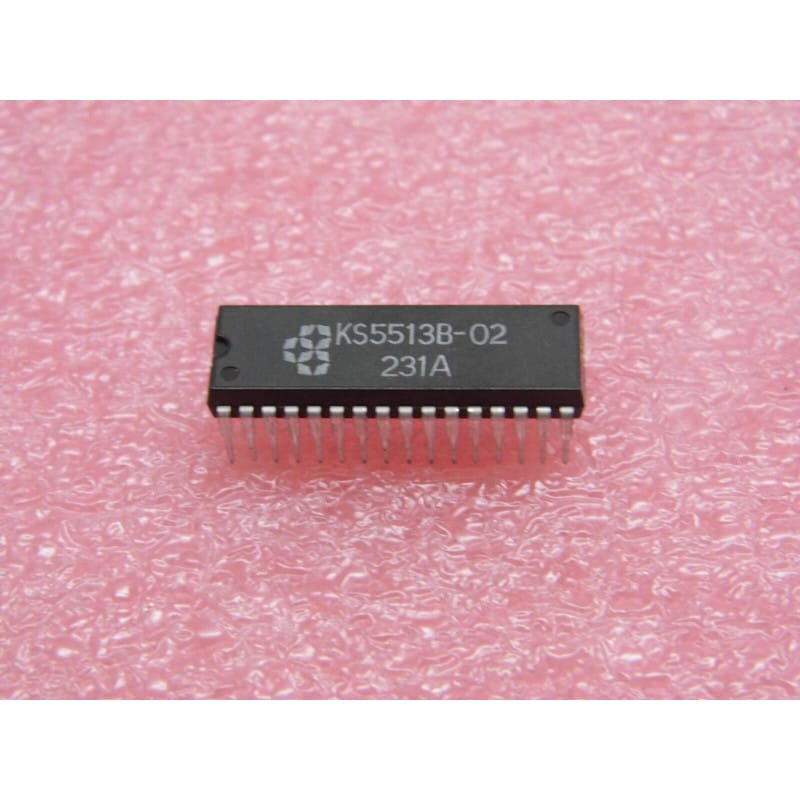

KS5513B-02 (Samsung) - Circuit Intégré Spécialisé / Audio ou Commande (Boîtier DIP-32)

Le KS5513B-02 (souvent écrit KS 5513 B -02) est un circuit intégré semi-conducteur spécialisé, fabriqué historiquement par Samsung (reconnaissable par le préfixe de la nomenclature KS).

Ce composant est logé dans un boîtier traversant à 32 broches de type DIP-32, conçu pour assurer des fonctions de traitement, de contrôle ou de gestion de signaux au sein d'équipements électroniques ou audio/vidéo de l'ère classique.

Caractéristiques Essentielles

• Fabricant : Samsung.

• Fonction : Circuit intégré spécialisé / Contrôle ou traitement (Specialized IC / System Controller).

• Boîtier : DIP-32 (Plastic Dual In-line Package à 32 broches traversantes).

• Signification de la référence :

  • KS5513B : Référence de base de la puce semi-conductrice de la gamme Samsung.

  • -02 : Suffixe de version ou de masque spécifique adapté au système hôte d'origine.

• Performances clés :

  • Intégration multi-broches : Centralise la logique de commande ou le traitement de signal nécessaire au bon fonctionnement du sous-ensemble électronique.

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-32) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.

  • Manipulation : En raison du nombre important de broches (DIP-32), veillez à manipuler le composant avec précaution pour ne pas tordre les broches.

• Diagnostic Express (Défaut de fonctionnement ou blocage de la carte) :

  • Symptômes Courants en Atelier :

    1. Absence de réaction de la fonction associée ou blocage logique : Panne interne du circuit intégré, défaut d'alimentation VCC ou coupure sur un composant périphérique.

    2. Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : S'assurer de la présence et de la stabilité des tensions d'alimentation sur les broches VCC dédiées du circuit.

    2. Vérification des signaux : Observer à l'oscilloscope le comportement des broches d'E/S pour valider l'activité du composant.

• Recommandations de Montage :

  • Support DIP-32 : L'utilisation d'un support adapté (ou l'assemblage de supports compatibles pour le format DIP-32) est vivement conseillée lors du remplacement pour protéger le circuit imprimé des contraintes thermiques du fer à souder et faciliter la maintenance.

  • Précautions ESD : Manipuler ce circuit intégré en respectant les règles de protection contre les décharges électrostatiques.
