Le TDA4722 est un circuit intégré processeur de chrominance SECAM (spécifiquement adapté au standard français SECAM-L), fabriqué historiquement par Philips (et co-développé ou second-sourd par d'autres fabricants de semi-conducteurs de l'ère analogique).
Ce composant spécialisé gère le traitement, la modulation et la démodulation des signaux de couleur (chrominance) propres au standard SECAM utilisé historiquement en France, garantissant une restitution fidèle des couleurs lors de l'enregistrement et de la lecture sur bande magnétique.
Fabricant : Philips (identifiable par le logo caractéristique de la marque).
Fonction : Processeur de chrominance SECAM-L pour magnétoscope VHS (SECAM-L chrominance processor for VHS video recorder).
Boîtier : Boîtier plastique DIP traversant multi-broches.

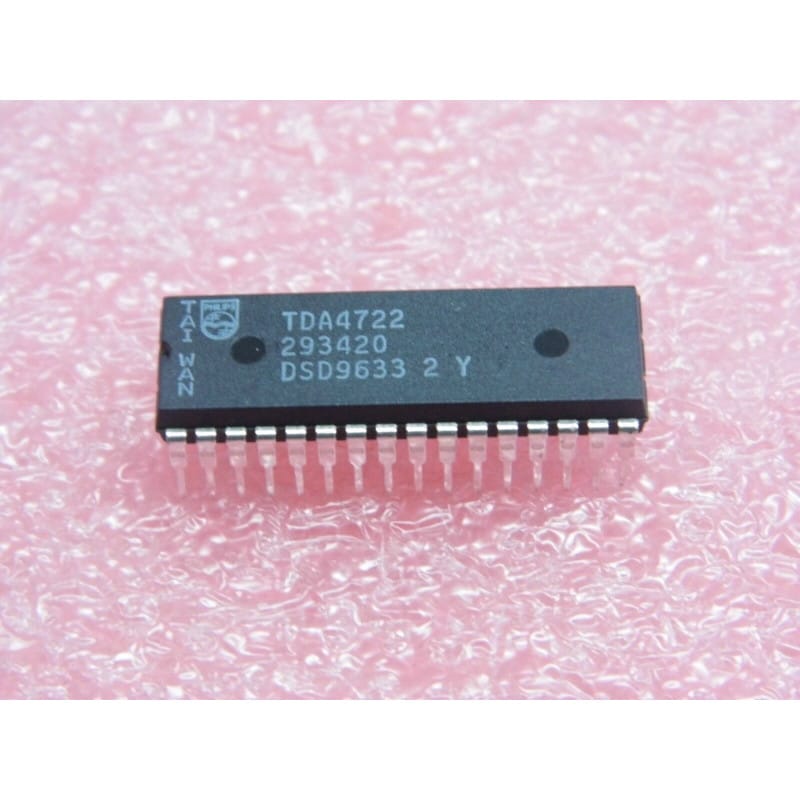

Signification du marquage :
Logo Philips : Fabricant d'origine du composant.
TDA4722 : Référence de la puce de traitement de chrominance de la gamme linéaire TDA.
TAIWAN : Pays de fabrication de la composante en usine.
293420 / DSD9633 2 Y : Codes de lot, de date de fabrication (année 1996, semaine 33 pour DSD9633) et de traçabilité usine.
Performances clés :
Traitement de couleur SECAM : Assure la commutation et la mise en forme des signaux de différence de couleur spécifiques au standard SECAM-L.
Intégration analogique dédiée : Regroupe les fonctions de décodage/codage de la chrominance pour s'interfacer directement avec le processeur vidéo principal de la platine.
Repérage & Broches Clés :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement de la ligne à retard : Ce type de processeur de chrominance SECAM fonctionne en étroite collaboration avec une ligne à retard à ultrasons externe indispensable pour le décodage alterné des lignes de couleur SECAM.
Diagnostic Express (Perte de couleur ou image en noir et blanc en mode SECAM) :
Symptômes Courants en Atelier :
L'image lue sur une cassette SECAM est entièrement en noir et blanc, ou les couleurs bavent de manière anormale : Panne du processeur de chrominance, défaut de commutation du standard, ou coupure sur les composants périphériques (ligne à retard, condensateurs d'accord).
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation VCC.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du circuit.
Vérification des signaux : Observer à l'oscilloscope le passage de la sous-porteuse de couleur et l'activité sur les broches de sortie de chrominance.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe adapté est vivement conseillée lors du remplacement de ce composant pour préserver le circuit imprimé et faciliter la maintenance des platines magnétoscopes vintage.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles de protection contre les décharges électrostatiques.
