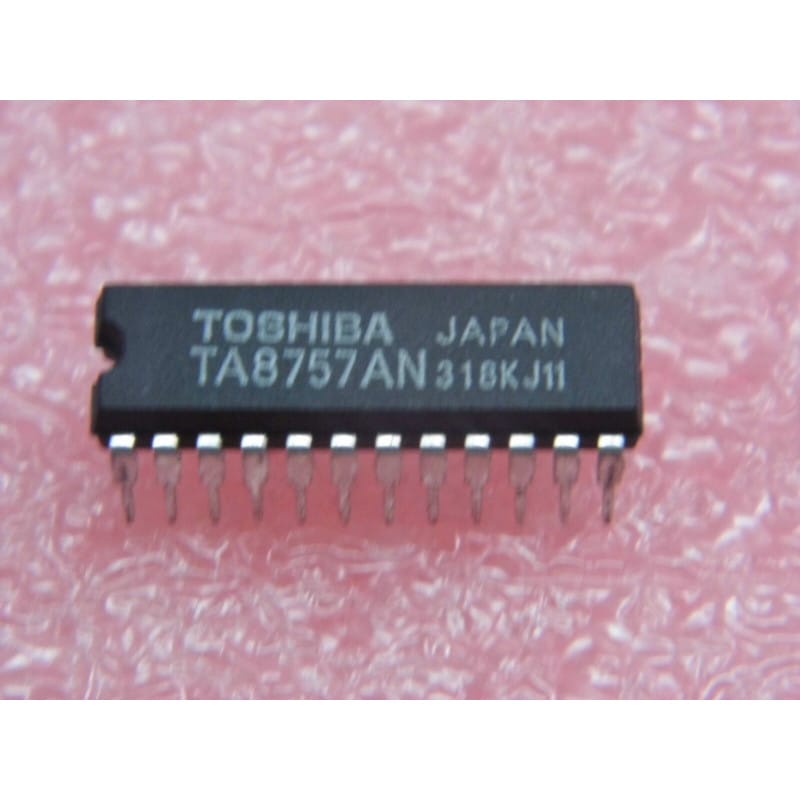

Le TA8757AN est un circuit intégré de traitement du signal de chrominance (VHS chroma signal processor), fabriqué par Toshiba.
Ce composant spécialisé est conçu pour gérer la conversion, le traitement et la restitution des signaux de couleur (chroma) dans les magnétoscopes au format VHS. Logé dans un boîtier DIP-24 traversant, il joue un rôle clé dans la chaîne vidéo pour assurer la fidélité et la stabilité des couleurs lors de la lecture et de l'enregistrement.
Fabricant : Toshiba (identifiable par le préfixe "TA" des circuits linéaires et vidéo).
Fonction : Processeur de signal chrominance pour magnétoscope VHS (VHS Chroma Signal Processor).
Boîtier : DIP-24 (Plastic Dual In-line Package à 24 broches traversantes).
Signification de la référence :
TA8757 : Référence de la puce de traitement couleur Toshiba.
A : Version révisée ou améliorée de la matrice interne.
N : Suffixe désignant le boîtier en plastique standard traversant.
Performances clés :
Traitement de la couleur : Assure la séparation, la conversion descendante/ascendante et la correction de phase du signal couleur (sous-porteuse) propre au standard VHS.
Repérage & Broches Clés (Boîtier DIP-24) :
Repérage : L'encoche en demi-cercle ou le point gravé sur le boîtier indique l'orientation. La broche 1 se situe en bas à gauche de ce repère.
Périphérie : Ce type de circuit s'accompagne de lignes à retard, de filtres céramiques et de condensateurs d'accord situés à proximité pour stabiliser la boucle de couleur.
Diagnostic Express (Perte de couleur ou image en noir et blanc) :
Symptômes Courants en Atelier :
Absence totale de couleur en lecture : L'étage de décodage chroma ne parvient plus à restituer la sous-porteuse couleur (panne de composant ou défaut d'alimentation).
Teinte instable ou "bavage" des couleurs : Dérive d'un circuit oscillateur pilote ou problème de découplage autour du boîtier.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier que la tension VCC arrive proprement sur la broche d'alimentation dédiée du circuit.
Vérification du signal chroma : Suivre le signal de couleur à l'entrée et à la sortie du processeur pour identifier un canal interne défectueux.
Recommandations de Montage :
Support DIP-24 : L'utilisation d'un support tulipe à 24 broches est fortement recommandée pour remplacer ce circuit intégré sans soumettre le circuit imprimé à une chaleur excessive lors du brasage.
