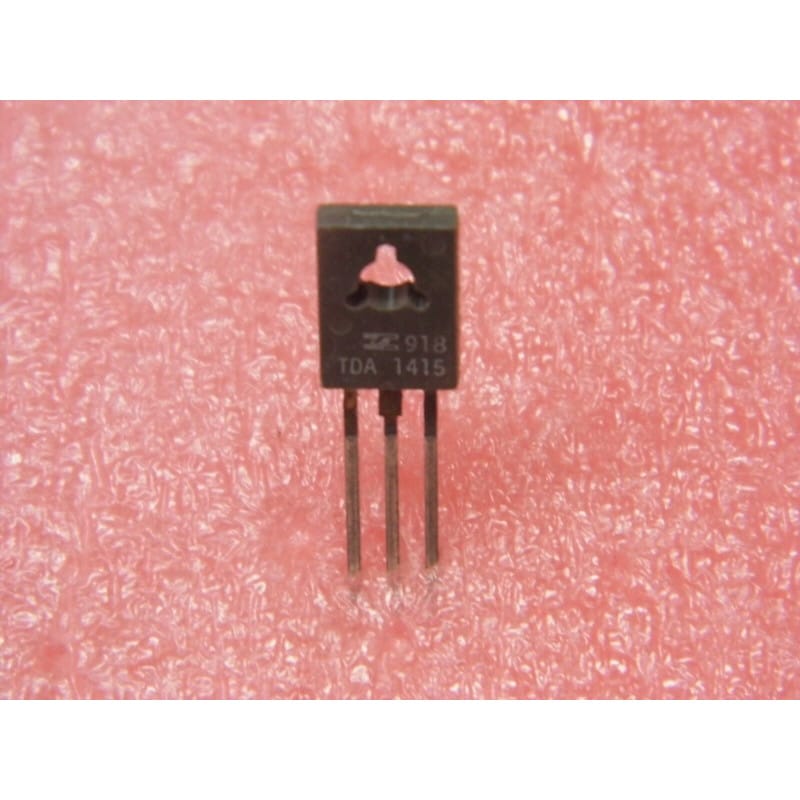

Le TDA1415 (conçu par le fabricant historique italien SGS-ATES, intégré plus tard dans STMicroelectronics) est un circuit intégré monolithique d'époque conçu comme un régulateur de tension positive fixe de 15 Volts. Proposé en lot de 2 pièces d'origine authentique et neuves de stock d'époque (NOS), il se présente sous un boîtier plastique compact de type SOT-32 (communément assimilé au format TO-126 ou SOT-32/3).
Ce composant vintage de la série TDA1400 (qui comprend le TDA1405 en 5V, le TDA1412 en 12V et le TDA1415 en 15V) est particulièrement réputé pour sa stabilité thermique et sa robustesse. Il intègre une protection contre les surcharges et les courts-circuits, ce qui en fait une pièce de choix pour la restauration d'alimentations de platines vinyles, d'appareils audio hi-fi de salon, de récepteurs radio et d'instruments de mesure des années 70 et 80.
Tension de Sortie Stable : Délivre une tension régulée fixe de 15 Volts avec une excellente réponse aux transitoires.
Courant de Sortie de 400 mA : Capable de fournir un courant régulé garanti de 400 mA (valeur minimale, typiquement supérieure à température modérée).
Protections Internes Robustes : Protection thermique intégrée contre les surcharges et limitation interne du courant de court-circuit.
Boîtier TO-126 (SOT-32) Compact : Idéal pour les applications où l'espace est limité, tout en permettant une fixation facile à un dissipateur thermique grâce à son trou central.
Brochage standard (Composant vu de face, marquage vers vous, broches vers le bas) :
Broche 1 (Gauche) : Entrée (INPUT)
Broche 2 (Milieu) : Sortie (OUTPUT)
Broche 3 (Droite) : Masse (EARTH / GND)
Note : La partie métallique arrière du boîtier (onglet de fixation) est reliée en interne à la broche 3 (Masse).
Test Rapide (Hors tension, fonction Diode du multimètre) :
Un court-circuit franc (bip continu ou 0V) mesuré entre la broche 1 (INPUT) et la broche 3 (GND), ou entre la broche 2 (OUTPUT) et la broche 3 (GND), indique que le régulateur est détruit et doit être remplacé.
Soudage & Montage d'Atelier :
Si le régulateur est fixé sur un dissipateur thermique métallique commun à d'autres composants, utilisez impérativement une semelle isolante en mica ou silicone (format TO-126) ainsi qu'un canon isolant pour la vis de fixation, la partie arrière étant reliée à la masse.
Soudez proprement les broches avec un fer réglé à 300°C maximum pendant 2 à 3 secondes. Nettoyez les résidus de flux à l'alcool isopropylique pur.
