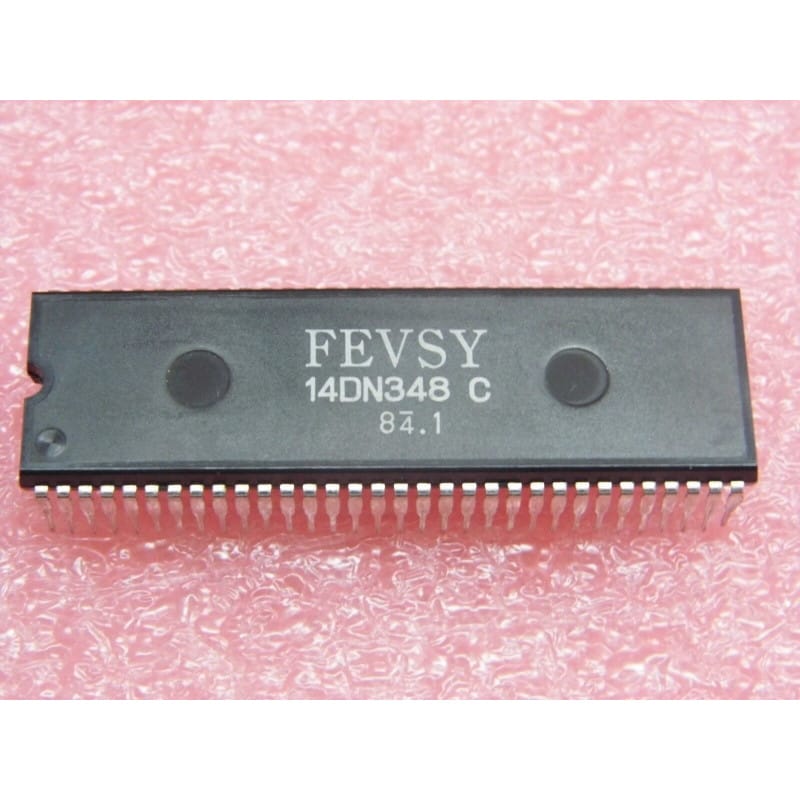

14DN348C (Fevsy) - Circuit Intégré Spécifique (Boîtier DIP-64)

Le 14DN348C (souvent écrit 14DN348 C) est un circuit intégré spécifique ou microcontrôleur/ASIC de grande capacité, fabriqué historiquement par Fevsy. Ce type de composant hautement intégré était généralement destiné au contrôle central, au traitement de données ou à la gestion de périphériques complexes au sein d'équipements industriels, informatiques ou électroniques spécialisés de l'ère classique. Il est logé dans un grand boîtier traversant à 64 broches de type DIP-64.

Caractéristiques Essentielles

• Fabricant : Fevsy.

• Fonction : Circuit intégré spécifique / ASIC / Contrôleur (Integrated Circuit).

• Boîtier : DIP-64 (Plastic Dual In-line Package à 64 broches traversantes).

• Signification de la référence :

  • 14DN348C : Référence de fabrication ou de masquage spécifique du fabricant.

• Performances clés :

  • Haute intégration (DIP-64) : Offre un nombre très élevé de broches d'entrées/sorties et de lignes de contrôle pour orchestrer des architectures matérielles complexes sur une seule carte.

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-64) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.

  • Sensibilité : En raison de sa complexité et de sa nature spécifique, le remplacement d'un tel composant nécessite impérativement une pièce d'origine strictement identique.

• Diagnostic Express (Absence de démarrage, blocage ou défaillance système) :

  • Symptômes Courants en Atelier :

    1. L'équipement ne s'initialise pas, le système est totalement figé ou les périphériques ne répondent plus : Panne interne du circuit, défaut d'alimentation VCC ou problème sur l'oscillateur d'horloge associé.

    2. Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du circuit.

    2. Vérification de l'horloge : Observer à l'oscilloscope l'activité sur les broches d'horloge pour valider le fonctionnement du processeur ou du contrôleur.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 64 broches est vivement conseillée lors de la manipulation de ce type de grand composant pour protéger le circuit imprimé des contraintes thermiques excessives du fer à souder.

  • Précautions ESD : Manipuler ce circuit intégré en respectant strictement les règles de base contre les décharges électrostatiques.
