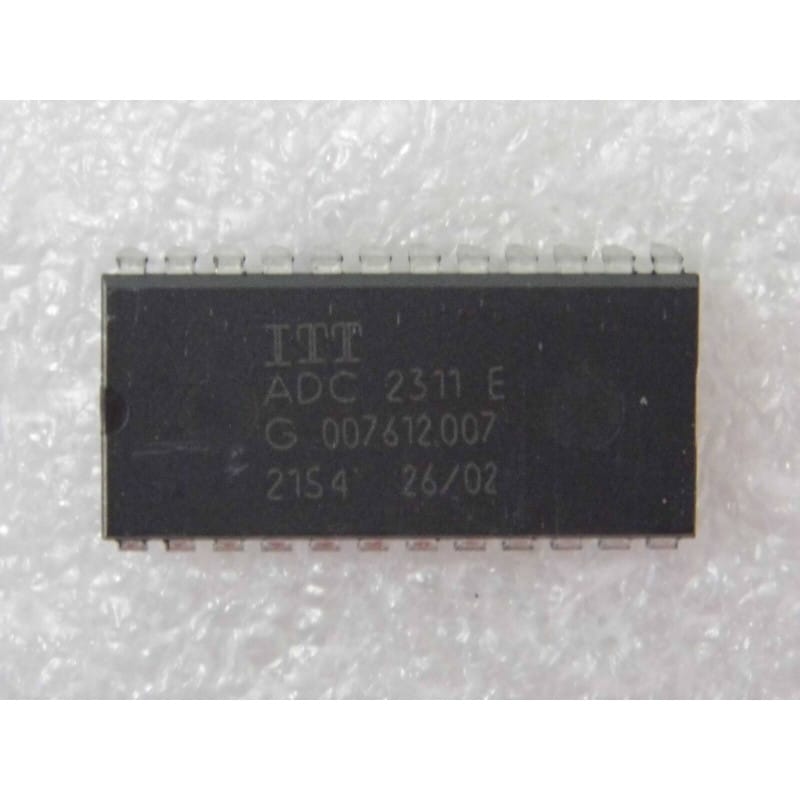

Le ADC2311E (souvent écrit ADC 2311 E ou ADC2311 E) est un circuit intégré de conversion analogique-numérique (A/D Converter) spécialement conçu pour les applications audio, fabriqué historiquement par ITT (Intermetall).
Ce composant est destiné à la numérisation des signaux sonores dans les équipements audio et de traitement du signal de l'ère analogique/numérique classique. Il est logé dans un boîtier traversant à 24 broches de type DIP-24.
Fabricant : ITT (Intermetall).
Fonction : Convertisseur analogique-numérique audio (Audio A/D Converter).
Boîtier : DIP-24 (Plastic Dual In-line Package à 24 broches traversantes).
Signification de la référence :
ADC2311 : Référence de base du circuit de conversion A/D de la gamme ITT.
E : Suffixe désignant la version spécifique du boîtier ou la plage de température/tolérance du composant.
Performances clés :
Conversion Audio : Optimisé pour assurer la conversion de signaux analogiques de basse fréquence avec une bonne fidélité pour les premiers systèmes de traitement numérique du son.
Repérage & Broches Clés (Boîtier DIP-24) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement : Ce type de convertisseur mixte (analogique/numérique) exige un soin particulier sur le découplage des alimentations et la séparation des masses (masse analogique et masse numérique) sur le circuit imprimé pour éviter l'introduction de bruit de quantification ou d'interférences.
Diagnostic Express (Absence de conversion, données corrompues ou signal muet) :
Symptômes Courants en Atelier :
Le flux de données numériques en sortie est absent, figé ou le signal converti est totalement distordu : Panne interne du circuit ADC, défaut d'alimentation VCC ou problème sur le signal d'horloge externe (CLK) pilotant la conversion.
Chauffe anormale du boîtier : Court-circuit interne sur les broches d'alimentation.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité des tensions d'alimentation sur les broches dédiées du circuit.
Vérification des signaux : Observer à l'oscilloscope la présence du signal analogique en entrée et l'activité des lignes de données et d'horloge sur les broches de sortie.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 24 broches est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder et faciliter la maintenance des cartes vintage.
Précautions ESD : Manipuler ce circuit intégré en respectant strictement les règles de base contre les décharges électrostatiques.
