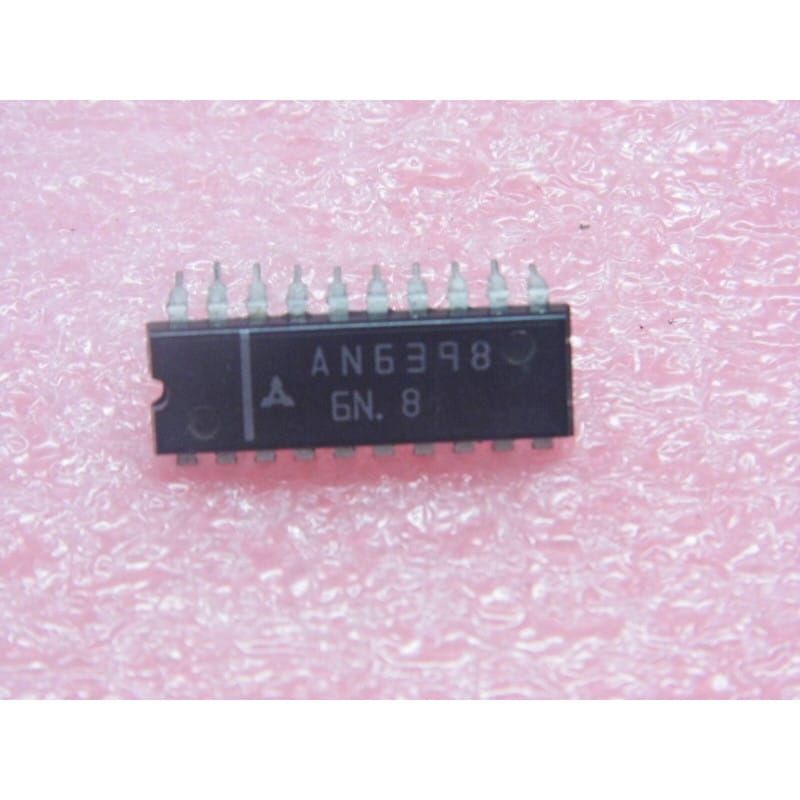

Le AN6398 (souvent écrit AN 6398) est un circuit intégré linéaire spécialisé assurant la fonction de neutralisation de couleur (Color Killer) pour les magnétoscopes (VTR) au standard SECAM, fabriqué historiquement par Mitsubishi.
Ce composant est conçu pour supprimer le signal de couleur (color burst ou chrominance) lorsque le signal reçu est trop faible ou en noir et blanc, évitant ainsi l'apparition de parasites colorés à l'écran. Il est logé dans un boîtier traversant à 20 broches de type DIP-20.
Fabricant : Mitsubishi.
Fonction : Circuit de neutralisation de couleur SECAM pour magnétoscope (VTR SECAM Color Killer Circuit).
Boîtier : DIP-20 (Plastic Dual In-line Package à 20 broches traversantes).
Signification de la référence :
AN6398 : Référence de base de la gamme de circuits de traitement vidéo/chroma de Mitsubishi.
Performances clés :
Gestion de la chrominance SECAM : Détecte la présence ou l'absence du signal d'identification/couleur pour commuter proprement les étages de chrominance des magnétoscopes analogiques.
Repérage & Broches Clés (Boîtier DIP-20) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement : Veillez à la propreté du circuit imprimé et à la qualité du découplage des alimentations autour de ce circuit de traitement de signal sensible.
Diagnostic Express (Absence de couleur, persistance de parasites colorés ou commutation défectueuse) :
Symptômes Courants en Atelier :
L'image reste en noir et blanc alors que la cassette est en couleur, ou des trames parasites colorées apparaissent de manière erratique : Panne interne du circuit Color Killer, défaut d'alimentation VCC ou dérive des composants périphériques de seuil/détection.
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du circuit.
Vérification des signaux : Observer à l'oscilloscope le niveau du signal de déclenchement (killer) et la commutation de la chrominance sur les broches associées.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 20 broches est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder et faciliter la maintenance des cartes vintage.
Précautions ESD : Manipuler ce circuit intégré analogique en respectant les règles de base contre les décharges électrostatiques.
