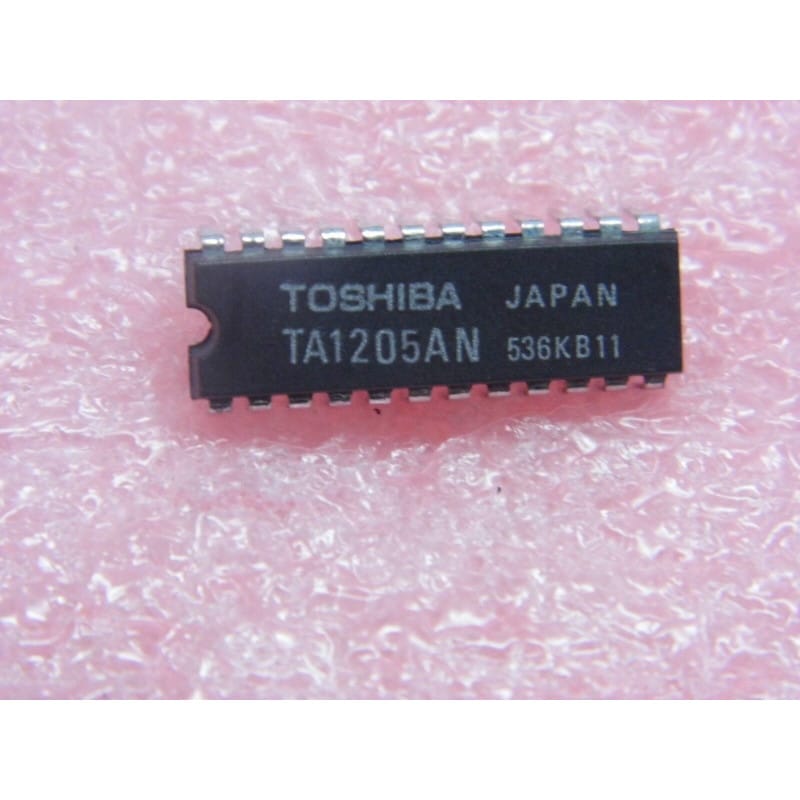

Le TA1205AN (souvent écrit TA 1205 AN ou TA1205AN) est un circuit intégré de traitement du signal ou de traitement vidéo, fabriqué historiquement par Toshiba.
Ce composant spécialisé était couramment intégré dans les châssis de télévision, les moniteurs ou les équipements audiovisuels de l'ère classique pour assurer des fonctions complexes de mise en forme ou de décodage du signal. Il est logé dans un boîtier double en ligne traversant à 24 broches de type DIP-24.
Fabricant : Toshiba.
Fonction : Circuit intégré de traitement vidéo / signal (Video / Signal Processor IC).
Boîtier : DIP-24 (Plastic Dual In-line Package à 24 broches traversantes).
Signification de la référence :
TA1205 : Référence de base de la famille de circuits intégrés analogiques et mixtes de Toshiba.
AN : Suffixe désignant le boîtier plastique DIP standard avec broches alignées.
Performances clés :
Traitement spécialisé : Conçu pour manipuler des signaux haute fréquence ou des composantes vidéo/audio avec une grande précision au sein des sous-ensembles analogiques et hybrides.
Repérage & Broches Clés (Boîtier DIP-24) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement : Veillez à la qualité des condensateurs de découplage et à la propreté des pistes autour du composant pour éviter toute interférence parasite sur les signaux traités.
Diagnostic Express (Absence de traitement du signal, distorsion ou panne fonctionnelle) :
Symptômes Courants en Atelier :
Le sous-ensemble géré ne restitue plus le signal attendu, l'image/le son présente des anomalies majeures ou reste inactif : Panne interne du circuit intégré, défaut de l'une des tensions d'alimentation VCC ou rupture d'un composant périphérique (résistance/condensateur de liaison).
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité des tensions d'alimentation VCC sur les broches dédiées du circuit.
Vérification des signaux : Observer à l'oscilloscope l'intégrité des signaux à l'entrée et à la sortie du composant pour valider son rôle de traitement.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 24 broches est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques prolongées du fer à souder et faciliter la maintenance.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles de base contre les décharges électrostatiques.
