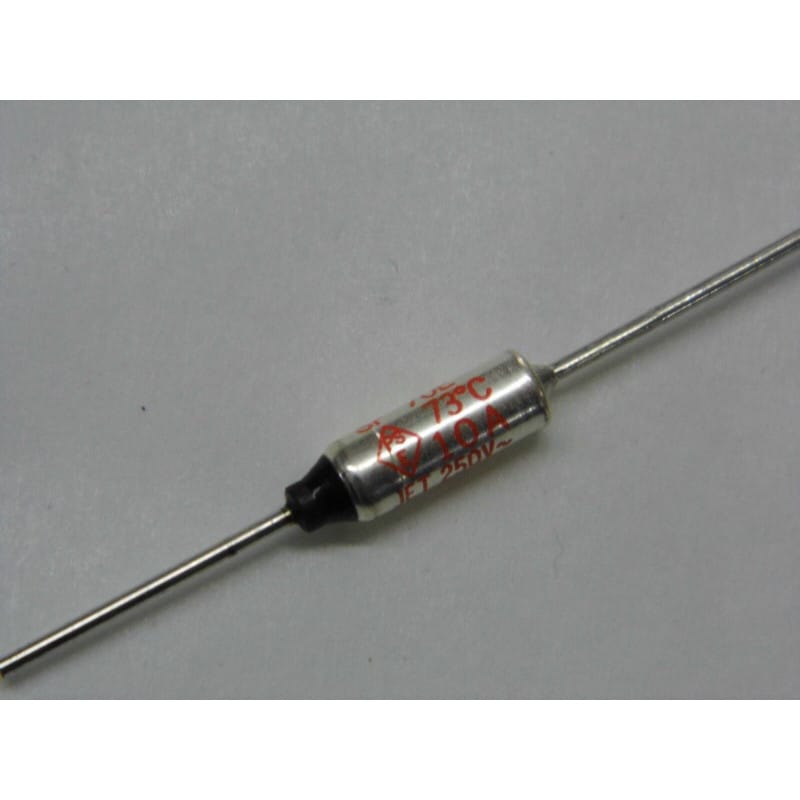

Ce coupe-circuit thermique de sécurité (thermofusible axial métallique) est spécialement conçu pour la protection thermique irréversible basse température des moteurs électriques, transformateurs, bobinages et petits appareils électroménagers.
Calibré pour une température de coupure précise à 73 °C (72 °C / 73 °C / 75 °C selon les nomenclatures constructeurs), ce thermofusible intègre une pastille thermosensible non réarmable sous un corps métallique étanche avec sorties axiales étamées. En cas d'échauffement anormal dépassant le seuil de 73 °C (rotor bloqué, défaut de ventilation, surtension prolongée ou défaillance d'un étage de commande), la pastille fond instantanément et libère un contact mécanique à ressort, ouvrant définitivement la ligne d'alimentation pour prévenir tout risque d'incendie ou de court-circuit interne des enroulements. Composant 100 % neuf.
Nous disposons d'un large éventail de températures de déclenchement pour couvrir l'ensemble des besoins de maintenance et réparation :
73 °C / 82 °C / 93 °C / 104 °C / 110 °C / 117 °C / 121 °C / 128 °C / 141 °C / 144 °C / 150 °C / 152 °C / 167 °C / 184 °C / 192 °C / 216 °C / 226 °C / 229 °C / 240 °C (autres valeurs sur consultation).
Protection Basse Température Sensible : Déclenchement précoce à 73 °C idéal pour protéger les isolants de vernis des bobinages cuivre avant dégradation thermique.
Calibrage Standard 10 A / 250 V : Supporte sans échauffement propre les intensités nominales des moteurs monophasés et transformateurs de puissance moyenne.
Corps Métallique Haute Conductivité Thermique : Réactivité immédiate face à la montée en température du noyau magnétique ou des spires.
Format Compact Intégrable : Facile à insérer sous la frette ou la tresse d'isolation d'un bobinage moteur.
Recommandation de Montage Impérative :
Sertissage très fortement recommandé : Compte tenu du seuil de déclenchement bas (73 °C), privilégier impérativement des manchons de sertissage avec gaine fibre de verre.
En cas de soudure à l'étain (fortement déconseillée) : Si la soudure est inévitable, maintenir fermement la patte avec une pince plate épaisse (faisant office de dissipateur thermique / heat sink) entre le boîtier et la soudure, et souder de manière ultra-rapide pour ne pas détruire la pastille à 73 °C.
Applications Recommandées :
Bobinages & Moteurs : Moteurs de ventilateurs sur pied, hottes aspirantes, VMC, pompes de vidange, moteurs de volets roulants et compresseurs frigorifiques.
Transformateurs d'Alimentation : Protection interne primaire noyée dans les transformateurs toriques et transformateurs d'isolement.
Appareils Domestiques à Faible Échauffement : Couvertures chauffantes, chauffe-plats basse température et petits réducteurs électromécaniques.
Équivalences Directes :
Microtemp Série G4A / E4A 73°C / 72°C (G4A00072C / G4A00073C), NEC / Schott Séries SEFUSE SF70E / SF76E, Aupo BF73, Tamura L10 / L-Series 73°C.
Protection Thermique & Moteurs / Type : Thermofusible Métallique Axial / Température de coupure : 73 °C / Calibre : 10 A / Tension : 250 V AC / Raccordement : Sorties axiales à sertir / État : 100 % Neuf.
