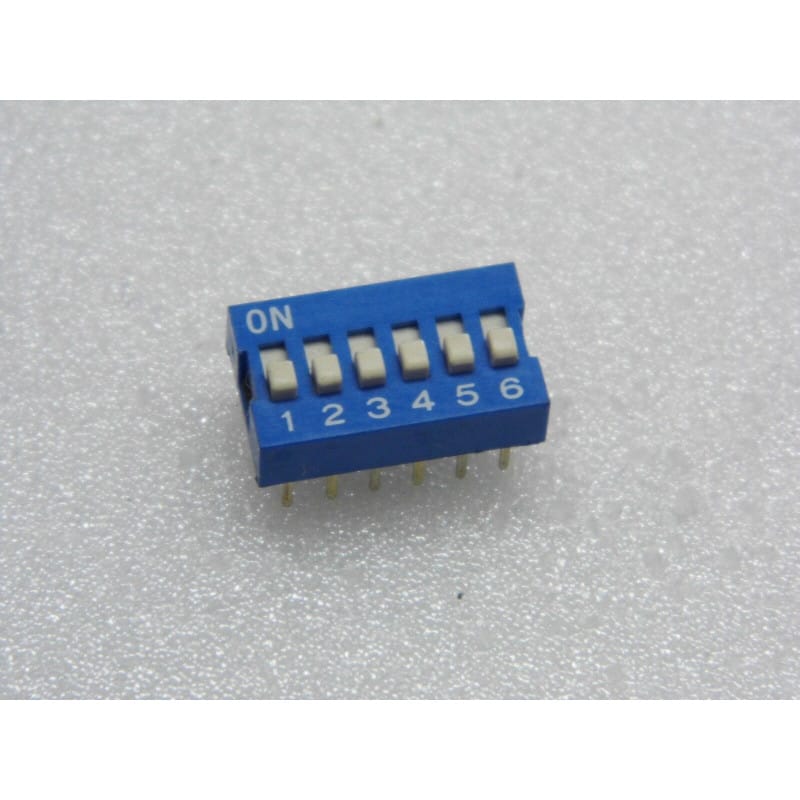

Le lot de 5 mini-interrupteurs DIP (dual in-line package / interrupteurs de configuration DIL à 6 contacts) de la marque APEM de référence EDS 106 S (également référencé EDS106S) est un composant électromécanique de paramétrage de haute précision, conçu pour le montage traversant sur circuit imprimé (PCB) dans les cartes électroniques industrielles, les équipements de télécommunication et les interfaces de configuration matérielle.
Type de Composant : Interrupteur DIP / DIL à curseur (Slide DIP Switch / PCB Mounting).
Fabricant / Référence : APEM / EDS 106 S (EDS106S).
Nombre de Voies / Contacts : 6 interrupteurs indépendants en ligne (6 T / 6 Poles).
Montage : Picots traversants à piquer sur circuit imprimé (Through-Hole).
Conditionnement : Lot de 5 pièces.
Signification de la conception :
Qualité APEM : Gamme industrielle reconnue pour la fiabilité de ses contacts étanches ou protégés, sa robustesse face aux cycles de manipulation répétés et son architecture compacte facilitant le paramétrage d'adresses, de modes ou de configurations directement sur carte.
Repérage et Connexion :
Repérez l'orientation des positions ON/OFF (généralement indiquées sur le boîtier par un marquage clair) et l'alignement des 12 broches (2 rangées de 6) avant l'insertion et le brasage sur le circuit imprimé.
Environnement : Cartes mères, équipements de commande, automatismes, interfaces de paramétrage et cartes électroniques de test ou de laboratoire.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de contact fermé sur une voie spécifique, résistance de contact anormale due à une oxydation interne, ou curseur bloqué/lâche suite à des manipulations brusques.
Mesures : Valider à l'ohmmètre la fermeture franche (continuité) et l'ouverture totale de chaque voie indépendante en basculant le curseur correspondant.
Recommandations de Montage & Restauration :
Précautions de Brasage : Évitez toute infiltration de flux de soudure ou de solvants de nettoyage à l'intérieur du boîtier lors du brasage sur le circuit imprimé pour préserver l'intégrité des contacts coulissants. Utilisez un fer à température contrôlée.
