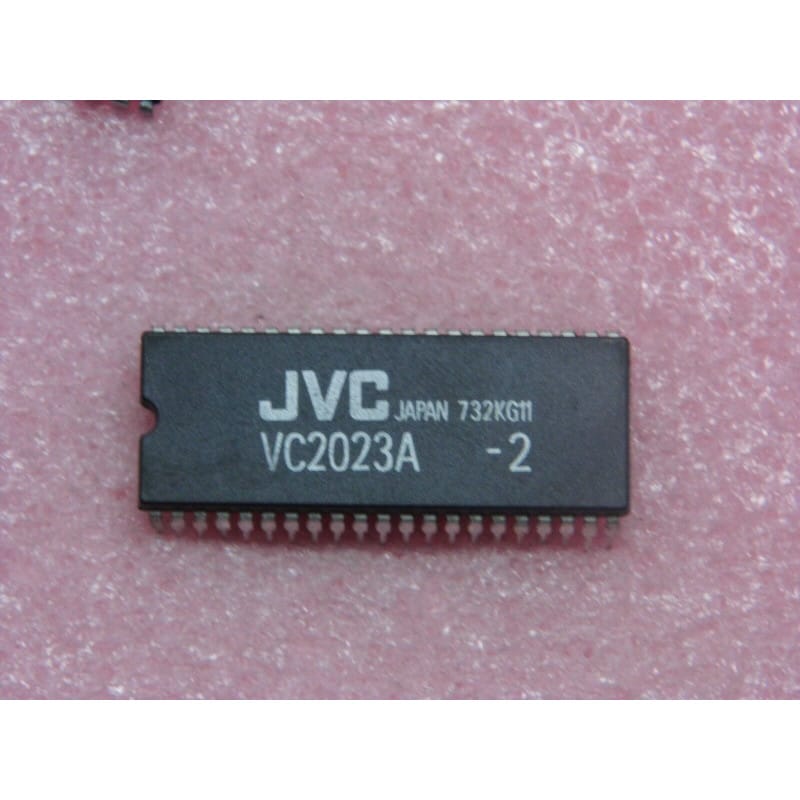

VC2023A-2 (JVC) - Circuit Intégré de Traitement Vidéo / Contrôle (Boîtier DIP-42)

Le VC2023A-2 (souvent écrit ci VC 2023 A -2 ou ic VC2023A-2) est un circuit intégré spécialisé dans le traitement vidéo et la logique de contrôle, fabriqué historiquement par JVC (Victor Company of Japan).

Ce composant propriétaire de l'électronique grand public analogique et numérique de première génération (principalement utilisé dans les magnétoscopes VCR, les caméscopes ou les équipements vidéo de salon JVC des années 1980 et 1990) gère des fonctions spécifiques de commutation, de traitement de signal ou de supervision de système. Il est logé dans un grand boîtier plastique double en ligne traversant à 42 broches de type DIP-42.

Caractéristiques Essentielles

• Fabricant : JVC (Victor Company of Japan).

• Fonction : Circuit intégré de traitement vidéo ou de contrôle système propriétaire.

• Boîtier : DIP-42 (Plastic Dual In-line Package à 42 broches traversantes).

• Signification de la référence :

  • VC2023A : Référence de base de la puce spécifique JVC (la nomenclature "VC" désigne souvent des circuits intégrés dédiés au traitement vidéo ou au contrôle de magnétoscope).

  • -2 : Indice de révision ou de version du masque de fabrication.

• Performances clés :

  • Intégration spécifique : Conçu sur cahier des charges par JVC pour centraliser des fonctions complexes au sein de leurs platines de magnétoscopes ou de leurs moniteurs de l'époque.

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-42) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1. Vu le grand nombre de broches (42), un repérage minutieux sur le schéma de service de l'appareil est indispensable avant toute intervention.

  • Environnement : Ce type de circuit propriétaire est généralement entouré de nombreux composants discrets et connecté directement aux bus internes ou aux cartes mères de traitement des platines JVC.

• Diagnostic Express (Panne générale de l'appareil, absence de traitement vidéo ou blocage des fonctions) :

  • Symptômes Courants en Atelier :

    1. L'appareil s'allume mais le traitement vidéo est inopérant ou l'appareil se met en sécurité : Absence de tension d'alimentation VCC sur le circuit, ou défaillance interne du composant suite à une usure thermique.

    2. Chauffe anormale du boîtier DIP-42 : Court-circuit interne sur un rail d'alimentation.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : S'assurer de la présence et de la stabilité des tensions d'alimentation continues requises (généralement +5V et/ou +12V) sur les broches VCC du composant en se référant au manuel de service de l'appareil.

    2. Vérification des signaux : Observer l'état des broches d'entrée/sortie à l'oscilloscope pour valider la circulation des signaux.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 42 broches est vivement conseillée lors du remplacement de ce composant rare pour protéger le circuit imprimé des contraintes thermiques du fer à souder.

  • Précautions ESD : Manipuler ce circuit intégré en respectant les règles fondamentales de protection contre les décharges électrostatiques.
